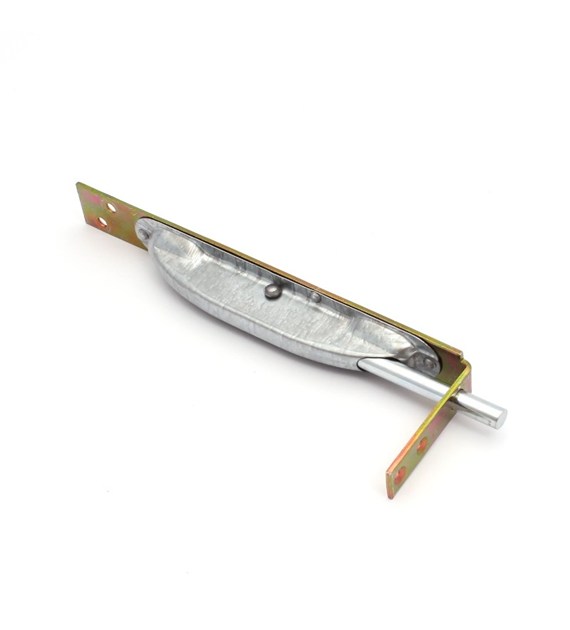

Kontrygiel drzwiowy JANIA Z011, ocynk, wysuw 20 mm, blacha czołowa 25 x 212,6 mm
Opis:
Kontrygiel drzwiowy JANIA Z011 to zasuwa czołowa do blokowania skrzydła biernego w drzwiach dwuskrzydłowych. Element zapewnia pewne ryglowanie poprzez wysuw bolca 20 mm, a ocynk galwaniczny chroni przed korozją w codziennym użytkowaniu. Produkt dostarczany jest jako kompletny zestaw montażowy, gotowy do instalacji na skrzydle drzwi.
Wymiary:
- Rozmiar blachy czołowej: 25 x 212,6 mm
- Wysuw bolca: 20 mm
- Wymiary szczegółowe (mm): N: 2,5; H: 43; I: 64,2; I1: 18,6; I2: 9,6; I3: 20; C: 25; D: 212,6
Cechy:
- Typ: kontrygiel drzwiowy (zasuwa czołowa) do skrzydła biernego
- Przeznaczenie: drzwi dwuskrzydłowe
- Wykończenie: ocynk galwaniczny dla zwiększonej odporności na korozję
- Pewne ryglowanie skrzydła dzięki wysuwowi bolca 20 mm
- Standaryzowany wymiar blachy czołowej 25 x 212,6 mm ułatwiający montaż i ewentualną wymianę
- Zestaw z kompletem elementów montażowych (blaszka wpustowa i wkręty)
Parametry:
- Kod Produktu: KAND
- Blacha czołowa: 25 x 212,6 mm
- Wysuw bolca: 20 mm
- N: 2,5 mm; H: 43 mm; I: 64,2 mm; I1: 18,6 mm; I2: 9,6 mm; I3: 20 mm; C: 25 mm; D: 212,6 mm
- Marka: JANIA
- Waga produktu: 0,227 kg
- Jednostka miary: szt
- Zawartość zestawu: kontrygiel x1, blaszka wpustowa x1, wkręty montażowe x6
- Wykończenie powierzchni: ocynk galwaniczny
- Rodzaj montażu: nawierzchniowy/boczny na skrzydle drzwi
Zastosowanie:
- Blokowanie i ryglowanie skrzydła biernego w drzwiach dwuskrzydłowych w celu stabilizacji zamknięcia.
- Zabezpieczenie skrzydła przed przypadkowym otwarciem i poprawa szczelności oraz stabilności skrzydeł.
Korzyści:
- Stabilne domknięcie skrzydła biernego – ogranicza „pracę” skrzydeł i niepożądane otwarcia.
- Szybki montaż dzięki kompletnemu zestawowi i standardowym wymiarom blachy czołowej.
- Trwałe wykończenie ocynkowane – mniejsza podatność na rdzewienie i dłuższa żywotność.
Dzięki spójnym wymiarom i solidnemu wykończeniu kontrygiel JANIA Z011 sprawdzi się zarówno w nowych drzwiach, jak i przy wymianie istniejących zasuw.
Instrukcja użytkowania:
- Montaż:
1) Wyznacz miejsce montażu kontrygla na skrzydle biernym drzwi dwuskrzydłowych tak, aby wysuw bolca (20 mm) ryglował w odpowiedni element ościeżnicy lub przeciwległy punkt.
2) Przyłóż blachę czołową (25 x 212,6 mm), zaznacz otwory montażowe i nawierć otwory prowadzące pod wkręty.
3) Przykręć kontrygiel do skrzydła drzwi wkrętami z zestawu.
4) Ustal pozycję blaszki wpustowej na elemencie przeciwległym (ościeżnica/skrzydło), zaznacz i zamocuj.
5) Sprawdź płynność pracy i pełny wysuw bolca 20 mm; w razie potrzeby skoryguj położenie blaszki.
- Eksploatacja i konserwacja:
- Okresowo sprawdzaj dokręcenie wkrętów oraz czystość mechanizmu.
- W razie potrzeby delikatnie nasmaruj punktowo ruchome elementy środkiem do okuć.
- Unikaj nadmiernej siły przy ryglowaniu; element pracuje poprawnie przy prawidłowym dosunięciu skrzydła.
