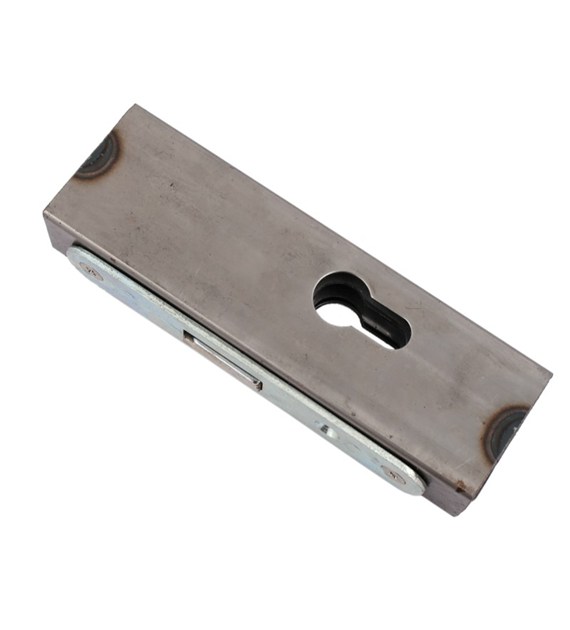

Kaseta z zamkiem hakowym ZH2 FRT 30x50x170 mm
Opis:
Kaseta do wspawania w ramę furtki, bramy lub drzwi stalowych, przystosowana do profilu 30x50 mm. Zintegrowana z zamkiem hakowym ZH2, który zapewnia pewne ryglowanie skrzydła, szczególnie w małych bramach przesuwnych. Korpus wykonany ze stali w stanie surowym (niemalowany, nieocynkowany), zaspawany denkami z obu stron dla sztywności i ochrony mechanizmu. Rozwiązanie skraca czas montażu zamka w profilu stalowym i ułatwia estetyczne wykończenie.
Wymiary:
- Wymiar kasety: 30 x 50 x 170 mm
- Przeznaczenie do profilu: 30 x 50 mm
Cechy:
- Kaseta stalowa do wspawania w profil 30x50 mm – gotowa baza pod montaż zamka w konstrukcjach stalowych.
- Zamek hakowy ZH2 w komplecie – ryglowanie hakiem, korzystne w małych bramach przesuwnych i furtkach.
- Surowe wykończenie (niemalowana, nieocynkowana) – możliwość dopasowania i zabezpieczenia antykorozyjnego według potrzeb projektu.
- Zaspawane denka z obu końców – ochrona wnętrza kasety i stabilność montażowa.
- Przeznaczona do bram, furtek, wrót i drzwi stalowych – uniwersalne zastosowanie w ślusarce i konstrukcjach ogrodzeniowych.
- Montaż przez spawanie – szybka integracja z ramą bez dodatkowych obróbek stolarskich.
- Komplet niezbędnych elementów mocujących zamka (wkręty M5) – gotowość do montażu od razu po wspawaniu kasety.
Parametry:
- Kod Produktu: GAP7
- Wymiary: 30 x 50 x 170 mm
- Jednostka miary: szt
- Waga: 0,54 kg
- Producent: XL-TOOLS Poland
- Kod kreskowy EAN13: 5903347029435
- W skład zestawu wchodzi:
- kaseta stalowa do profilu 30x50 mm – 1 szt.
- zamek hakowy ZH2 – 1 szt.
- wkręty M5 – 2 szt.
- Materiał kasety: stal
- Wykończenie: surowe (niemalowana, nieocynkowana)
- Sposób montażu: do wspawania w ramę
- Zamykanie: zamek hakowy ZH2
- Zastosowanie konstrukcyjne: bramy przesuwne (małe), furtki, wrota, drzwi stalowe
- Cechy konstrukcji: kaseta zaspawana denkami z obu stron
- Oznaczenie serii/symbol: FRT
Zastosowanie:
- Wspawanie w ramę furtki lub bramy o profilu stalowym 30x50 mm.
- Montaż zamka hakowego w małych bramach przesuwnych, wrotach i drzwiach stalowych, gdzie potrzebne jest pewne ryglowanie i łatwy montaż w profilu.
Korzyści:
- Przyspiesza montaż zamka w profilu 30x50 mm i ułatwia zachowanie osiowości mechanizmu.
- Chroni mechanizm zamka wewnątrz profilu i zapewnia estetyczne wykończenie krawędzi.
- Umożliwia dobranie i wykonanie własnego zabezpieczenia antykorozyjnego po spawaniu.
Prosty wybór, gdy potrzebna jest kaseta do wspawania z kompletnym zamkiem hakowym ZH2 dla profilu 30x50 mm i stalowych konstrukcji ogrodzeniowych.
Instrukcja montażu i użytkowania:
- Przygotowanie: sprawdź zgodność profilu (30x50 mm) i zaplanuj położenie kasety względem słupka/skrzydła. Zaznacz otwory pod klamkę/pochwyt i ewentualne okna serwisowe (jeśli wymagane przez projekt).
- Obróbka profilu: wytnij wymagane otwarcie w profilu 30x50 mm pod kasetę zgodnie z jej wymiarem 30x50x170 mm. Usuń gratu i oczyść krawędzie.
- Wspawanie: wsuń kasetę w przygotowany otwór, sczep punktowo, skontroluj geometrię i działanie ryglowania. Następnie dospawaj krótkimi ściegami, na zmianę, aby ograniczyć odkształcenia. Po spawaniu oczyść spoiny.
- Zabezpieczenie: ponieważ stal jest surowa (niemalowana, nieocynkowana), niezwłocznie zastosuj odpowiednie zabezpieczenie antykorozyjne (podkład + farba lub inny system powłokowy).
- Montaż zamka: osadź zamek hakowy ZH2 w kasecie i przykręć wkrętami M5 (2 szt.), zgodnie z otworami montażowymi. Sprawdź pracę haka i współpracę z zaczepem.
- Regulacja i test: wyreguluj pozycję zaczepu/rygla, przetestuj wielokrotne zamykanie/otwieranie. Upewnij się, że hak swobodnie wchodzi w zaczep i nie ociera.
- Eksploatacja: okresowo kontroluj mocowanie i stan powłoki ochronnej; smaruj elementy ruchome zamka zgodnie z zaleceniami producenta mechanizmu.
- Bezpieczeństwo: podczas obróbki i spawania stosuj środki ochrony indywidualnej (rękawice, okulary, przyłbica, odzież ochronną) i pracuj w dobrze wentylowanym miejscu. Nabłyszczanie i malowanie wykonuj po dokładnym odtłuszczeniu powierzchni.
