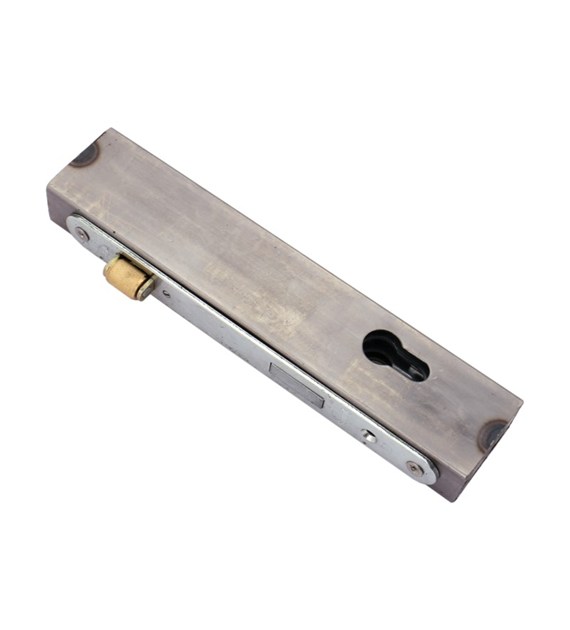

Kaseta z zamkiem 30x50x245 mm ZR1 rolkowy FRT
Opis:
Stalowa kaseta do spawania z zamkiem rolkowym ZR1, przeznaczona do montażu w profilu stalowym 30x50 mm. Rozwiązanie do bram, furtek, wrót i drzwi stalowych, gdy potrzebna jest prosta, trwała puszka zamka bez otworów pod klamkę. Kaseta jest surowa (niemalowana, nieocynkowana) i zakończona z obu stron zaspawanymi denkami, co ułatwia wpasowanie w ramę i zabezpiecza wnętrze podczas montażu. W zestawie zamek rolkowy ZR1 oraz wkręty M5 do jego zamocowania. Sprawdza się jako kaseta do spawania 30x50 oraz puszka zamka do furtki i bramy stalowej, gdy liczy się prosta integracja z profilem.
Wymiary:
- Wymiary kasety: 30 x 50 x 246 mm
Cechy:
- Przeznaczona do profilu stalowego 30x50 mm – montaż przez wspawanie w ramę.
- Kaseta stalowa, surowa: niemalowana, nieocynkowana – gotowa do obróbki i wykończenia po spawaniu.
- Zamek rolkowy ZR1 w komplecie – wygodne domykanie skrzydła bez klamki.
- Brak otworów pod klamkę – dedykowana do rozwiązań bezklamkowych lub z osobnym okuciem według projektu.
- Zaspawane denka z obu końców – stabilizacja elementu i ochrona przed zanieczyszczeniami.
- Prosty montaż mechanizmu zamka ZR1 na dołączone wkręty M5.
- Dedykowana do bram, furtek, wrót i drzwi stalowych.
Parametry:
- Kod Produktu: GAP5
- Wymiary kasety: 30 x 50 x 246 mm
- Jednostka miary: szt
- Waga: 0,85 kg
- Producent: XL-TOOLS Poland
- Kod Kreskowy EAN13: 5903347029459
- W skład zestawu wchodzi: kaseta – 1 szt; zamek ZR1 – 1 szt; wkręty M5 – 2 szt
- Materiał kasety: stal
- Wykończenie: surowe (niemalowane, nieocynkowane)
- Sposób montażu: spawanie
- Typ zamka: rolkowy ZR1
- Otwory pod klamkę: brak
- Zakończenia: denka zaspawane z obu stron
- Przeznaczenie profilu: 30x50 mm
Zastosowanie:
- Wspawanie w ramę furtki, bramy, wrót lub drzwi stalowych wykonanych z profilu 30x50 mm.
- Realizacje wymagające zamka rolkowego bez klamki, np. furtki i bramy, gdzie skrzydło domyka się dociskiem.
- Projekty, w których wymagana jest obróbka i indywidualne wykończenie po montażu (malowanie, ocynk ogniowy lub inna ochrona antykorozyjna).
Korzyści:
- Szybka integracja zamka z profilem 30x50 mm – mniej operacji obróbczych na warsztacie.
- Możliwość dowolnego wykończenia po spawaniu – lepsze dopasowanie do projektu i warunków środowiskowych.
- Proste domykanie skrzydła dzięki zamkowi rolkowemu ZR1 – wygoda użytkowania bez klamki.
- Zamknięte denka zapobiegają przedostawaniu się zanieczyszczeń do wnętrza kasety podczas montażu.
Gotowy komplet do wklejenia w procesie produkcji lub modernizacji stalowych furtek i bram. Po montażu wystarczy dobrać sposób wykończenia antykorozyjnego odpowiedni do warunków pracy.
Instrukcja użytkowania:
- Przygotuj ramę z profilu 30x50 mm, przymierz kasetę, zaznacz pozycję i wykonaj odpowiednie cięcia/wybrania w profilu zgodnie z projektem.
- Osadź kasetę w profilu, wypoziomuj i wspawaj punktowo, kontrolując geometrię. Następnie wykonaj spoiny ciągłe, unikając przegrzania elementu.
- Po ostygnięciu oczyść spoiny, odtłuść i zabezpiecz antykorozyjnie całość (podkład, malowanie, ewentualnie inne zabezpieczenie przewidziane w projekcie).
- Zamontuj zamek rolkowy ZR1 wewnątrz kasety, używając dołączonych wkrętów M5. Dokręcaj równomiernie.
- Sprawdź pracę rolki i dopasowanie skrzydła do ościeżnicy; w razie potrzeby wyreguluj ustawienie skrzydła/elementów dociskowych po stronie ościeżnicy.
- Użytkowanie: zamykanie przez dociśnięcie skrzydła; otwieranie zgodnie z przyjętym rozwiązaniem projektowym (bez klamki). Regularnie kontroluj stan powłoki ochronnej i co 6–12 miesięcy smaruj elementy ruchome zamka lekkim smarem lub olejem technicznym.
