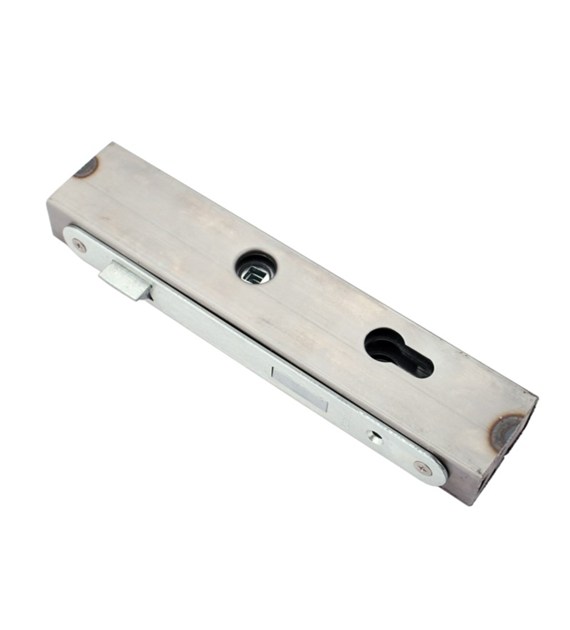

Kaseta z zamkiem 30 x 50 x 245 mm ZW1 zapadkowy 72 mm FRT
Opis:
Stalowa kaseta (puszka) do wspawania w ramę bramy, furtki lub drzwi stalowych, sprzedawana w komplecie z zamkiem ZW1. Przystosowana do profilu stalowego 30 x 50 mm, zapewnia szybki i estetyczny montaż zamka w konstrukcjach stalowych. Otwory pod klamkę są przetłoczone, co ułatwia montaż i umożliwia łożyskowanie klamki. Obudowa jest zakończona z obu stron zaspawanymi denkami, co chroni mechanizm i stabilizuje osadzenie w ramie.
Produkt przeznaczony do spawania, wykonany ze stali, w wykończeniu surowym (niemalowany, nieocynkowany), dzięki czemu można go dopasować i zabezpieczyć antykorozyjnie zgodnie z wymaganiami projektu. Kompletny zestaw zawiera zamek zapadkowo-zasuwkowy ZW1 oraz wkręty montażowe M5.
Wymiary:
- Przystosowanie do profilu: 30 x 50 mm
- Wymiary kasety: 40 x 60 x 246 mm
- Profil obudowy: 60 x 30 x 2 mm
Cechy:
- Stalowa kaseta do wspawania w profil 30 x 50 mm dla bram, furtek i drzwi stalowych
- Komplet z zamkiem zapadkowo-zasuwkowym ZW1 umożliwiający pewne zamknięcie
- Otwory pod klamkę przetłoczone, z możliwością łożyskowania klamki
- Zaspawane denka na obu końcach kasety dla sztywności i ochrony mechanizmu
- Wykonanie z profila zamkniętego 60 x 30 x 2 mm, zapewniające stabilną podstawę pod spaw
- Surowe wykończenie (niemalowane, nieocynkowane) – gotowe do własnego zabezpieczenia antykorozyjnego
- Przeznaczona do montażu przez spawanie, bez konieczności dodatkowych puszek montażowych
- Zestaw zawiera wkręty M5 do mocowania zamka w kasecie
Parametry:
- Kod Produktu: GAP3
- Producent: XL-TOOLS Poland
- Waga: 0,89 kg
- Jednostka miary: szt
- Kod Kreskowy EAN13: 5903347029466
- Wymiary kasety: 40 x 60 x 246 mm
- Przystosowanie do profilu: 30 x 50 mm
- Profil obudowy: 60 x 30 x 2 mm
- Materiał: stal
- Powłoka: niemalowana, nieocynkowana
- Montaż: do wspawania
- Zamek w komplecie: ZW1, zapadkowo-zasuwkowy
- Skład zestawu: kaseta 1 szt., zamek ZW1 1 szt., wkręty M5 2 szt.
- Symbol/seria: FRT
Zastosowanie:
- Montaż zamka w stalowych ramach bram, furtek i drzwi
- Zabudowa zamka w profilu 30 x 50 mm w ogrodzeniach, wrotach i konstrukcjach warsztatowych
- Zastosowania w ślusarstwie i produkcji ogrodzeń, gdzie wymagana jest trwała, spawana kaseta zamka
Korzyści:
- Przyspiesza i upraszcza montaż zamka w profilu stalowym – gotowa kaseta do wspawania
- Chroni mechanizm zamka dzięki zaspawanym denkom i sztywnej obudowie
- Umożliwia estetyczne, równe osadzenie klamki dzięki przetłoczonym otworom i łożyskowaniu
- Surowe wykończenie pozwala dobrać dowolne zabezpieczenie antykorozyjne i kolor
Dobrze dobrana kaseta do profilu 30 x 50 mm ogranicza prace dopasowujące na budowie i poprawia trwałość całej konstrukcji. Komplet z zamkiem ZW1 pozwala od razu przejść do montażu.
Instrukcja montażu i użytkowania:
- Przygotowanie: sprawdź zgodność profilu ramy (30 x 50 mm). Odtłuść i oczyść miejsca spawania z farby, rdzy i zadziorów.
- Dopasowanie: zaznacz położenie kasety w ramie furtki/bramy, pamiętając o kierunku otwierania i wysokości klamki.
- Wspawanie: ustaw kasetę w ramie, przyłap punktowo spoinami, skontroluj geometrię i działanie zamka oraz osiowość otworów pod klamkę. Dospawaj ciągłymi spoinami dookoła.
- Obróbka i zabezpieczenie: oczyść spoiny, odrdzew i nałóż podkład antykorozyjny oraz warstwę nawierzchniową (kaseta jest surowa, wymagane malowanie/zabezpieczenie).
- Montaż osprzętu: zamocuj zamek ZW1 wewnątrz kasety wykorzystując wkręty M5. Zamontuj klamkę (z łożyskowaniem) i ewentualną wkładkę zgodnie z instrukcją osprzętu.
- Kontrola: sprawdź pracę zapadki i zasuwki, luz klamki oraz poprawność ryglowania. W razie potrzeby wyreguluj zaczep w ościeżnicy.
- Użytkowanie: okresowo smaruj elementy ruchome zamka i klamki. Po uszkodzeniach powłoki malarskiej odnowić zabezpieczenie antykorozyjne.
