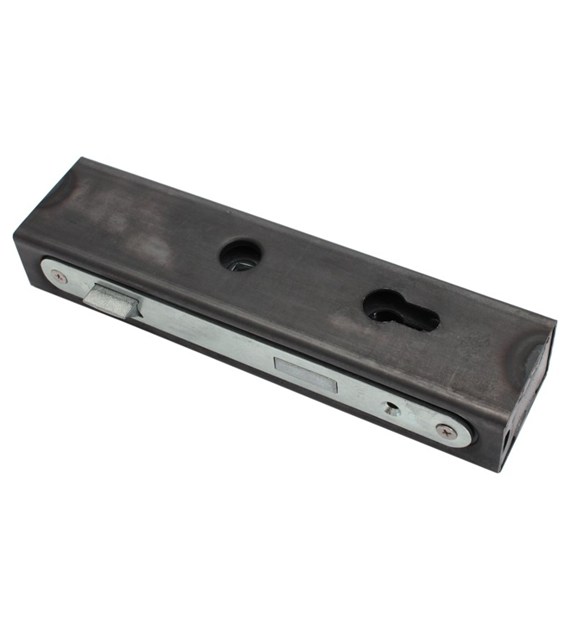

Kaseta z zamkiem ZW1 do profilu 40x60 mm FRT, długość 246 mm
Opis:
Stalowa kaseta z zamkiem ZW1 przeznaczona do wspawania w ramę bram, furtek, wrót i drzwi stalowych wykonanych z profilu 40x60 mm. Konstrukcja z profila zamkniętego 60x40x2 mm zapewnia sztywność i stabilne osadzenie mechanizmu. Kaseta jest surowa (niemalowana, nieocynkowana), dzięki czemu można ją wykończyć po spawaniu zgodnie z wymaganiami projektu. W komplecie znajduje się zamek zapadkowo-zasuwkowy ZW1 oraz wkręty montażowe M5. Przetłoczone otwory pod klamkę umożliwiają jej łożyskowanie, a zaspawane denka po obu końcach zabezpieczają wnętrze kasety.
Wymiary:
- Przekrój montażowy kasety: 40 x 60 mm
- Długość kasety: 246 mm
- Materiał korpusu: profil stalowy 60 x 40 x 2 mm (grubość ścianki 2 mm)
Cechy:
- Stalowa kaseta do wspawania w profil 40x60 mm w ramie bramy, furtki lub drzwi stalowych
- Surowe wykonanie: niemalowana i nieocynkowana powierzchnia do wykończenia po spawaniu
- Zamek w komplecie: zapadkowo-zasuwkowy ZW1
- Przetłoczone otwory pod klamkę z możliwością łożyskowania dla płynnej pracy klamki
- Obustronnie zaspawane denka – zamknięta i sztywna konstrukcja
- Montaż przez spawanie – pewne i trwałe osadzenie w ramie
- Przeznaczenie do profilu stalowego 40x60 mm
Parametry:
- Kod Produktu: GAP1
- Wymiary kasety: 40 x 60 x 246 mm
- Materiał: stal, profil zamknięty 60 x 40 x 2 mm
- Wykończenie: surowa stal (niemalowana, nieocynkowana)
- Typ zamka: ZW1, zapadkowo-zasuwkowy
- Sposób montażu: spawanie do profilu stalowego 40x60 mm
- Jednostka miary: szt
- Waga produktu: 1,2 kg
- Producent: XL-TOOLS Poland
- Kod Kreskowy EAN13: 5903347029503
- Zawartość zestawu: kaseta – 1 szt., zamek ZW1 – 1 szt., wkręty M5 – 2 szt.
- Dodatkowe informacje: otwory pod klamkę przetłoczone z możliwością łożyskowania; końce kasety zaspawane denkami
Zastosowanie:
- Wspawanie w ramę furtki, bramy, wrót lub drzwi stalowych wykonanych z profilu 40x60 mm
- Nowe realizacje i naprawy/modernizacje w konstrukcjach stalowych, w tym ogrodzenia i wejścia do posesji
- Umożliwia szybkie i estetyczne osadzenie zamka ZW1 w profilu
Korzyści:
- Szybszy i powtarzalny montaż zamka w profilu 40x60 mm dzięki gotowej puszce
- Kompletny zestaw z zamkiem ZW1 i wkrętami – mniej elementów do kompletowania
- Trwała, zamknięta konstrukcja poprawia sztywność ramy i ochronę mechanizmu
- Surowa stal pozwala na dowolne wykończenie po spawaniu (malowanie, zabezpieczenie antykorozyjne)
Solidna kaseta do profilu 40x60 mm z zamkiem ZW1 usprawnia wykonanie stalowych furtek i drzwi. Praktyczne rozwiązanie dla warsztatu i montażu w terenie.
Instrukcja użytkowania:
1) Przygotowanie ramy: wytrasuj i wytnij otwór w profilu 40x60 mm zgodnie z długością kasety, usuń gratu i oczyść krawędzie.
2) Wspawanie kasety: osadź pustą kasetę (bez zamka) w ramie, wyrównaj płaszczyzny, punktowo złap, a następnie obspawaj obwodowo, kontrolując geometrię.
3) Obróbka i zabezpieczenie: oczyść spoiny, odtłuść i zabezpiecz antykorozyjnie (np. malowanie po spawaniu; w przypadku innych powłok postępuj zgodnie z technologią wykończenia).
4) Montaż zamka: po wykończeniu powierzchni zamontuj zamek ZW1 wewnątrz kasety, używając dołączonych wkrętów M5; nie spawaj z zamkiem w środku.
5) Montaż osprzętu: zamontuj klamkę i pozostałe akcesoria zgodne z zamkiem ZW1; sprawdź płynność pracy zapadki i zasuwki.
6) Kontrola działania: kilkukrotnie otwórz i zamknij zamek, zweryfikuj współpracę z zaczepem; w razie potrzeby wyreguluj położenie zaczepu.
7) Konserwacja: okresowo czyść i smaruj mechanizm zamka zgodnie z zaleceniami producenta zamka ZW1; kontroluj stan powłoki ochronnej po eksploatacji.
