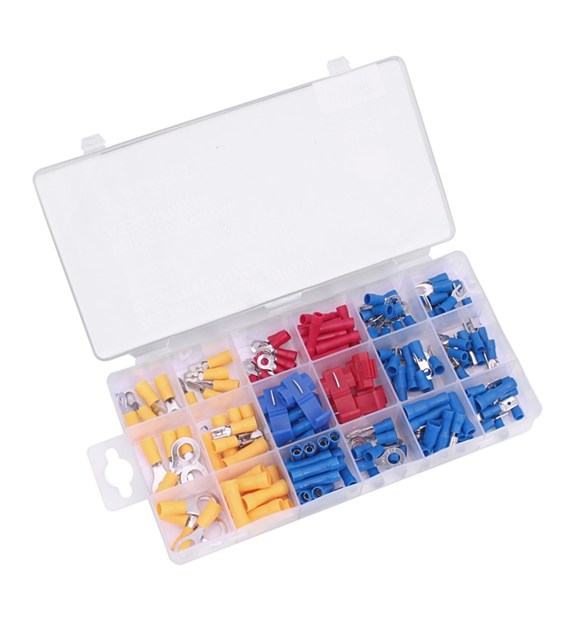

Konektory elektr wsuwane oczko łącznik 160szt BOXX
Opis:
Zestaw 160 końcówek i konektorów elektrycznych XL-TOOLS to komplet praktycznych elementów do szybkiego, powtarzalnego wykonywania połączeń przewodów w instalacjach niskonapięciowych i motoryzacyjnych. W jednym organizerze otrzymujesz osiemnaście popularnych rodzajów złączy: oczkowe, widełkowe, wsuwki męskie i żeńskie, łączniki liniowe, szybkozłączki oraz elementy rurkowe. Rozmiary są dobrane pod często spotykane przekroje przewodów w standardzie AWG: 22-18, 18-14, 16-14 oraz 12-10, co ułatwia dopasowanie końcówki do zadania bez szukania części zamiennych. Każdy typ jest rozdzielony w przegródkach, co przyspiesza pracę i ogranicza pomyłki podczas montażu.
Rozwiązujesz dzięki temu standardowe wyzwania serwisowe: dorabianie końcówki oczkowej do masy, szybkie odtworzenie wsuwki przy kostce, przedłużenie przewodu łącznikiem liniowym, rozdzielenie obwodu szybkozłączką. Zestaw XL-TOOLS sprawdza się w warsztatach samochodowych, serwisach urządzeń 12 V/24 V, w instalacjach przyczep, łodzi, maszyn ogrodowych czy w prostych projektach DIY. Gotowy komplet w walizce ogranicza liczbę zamówień drobnych części i ułatwia logistykę w zespole – każdy technik ma pod ręką ten sam standard końcówek.
Końcówki są przystosowane do zaciskania odpowiednimi szczypcami/praską, co zapewnia stabilny styk mechaniczny i elektryczny. Wsuwki i gniazda są kompatybilne wymiarowo w obrębie danej serii, a końcówki oczkowe i widełkowe pasują do typowych śrubek i zacisków śrubowych stosowanych w instalacjach niskonapięciowych. Przejrzysty dobór ilości (np. większa liczba łączników kablowych i końcówek oczkowych w popularnych rozmiarach) odpowiada realnym potrzebom serwisowym. XL-TOOLS stawia tu na prostotę i użyteczność: otwierasz walizkę, wybierasz właściwy rozmiar, zaciskasz i wracasz do pracy. To praktyczne, kompletne rozwiązanie do codziennego użytku w sklepie, warsztacie i w terenie.
Cechy:
- 18 rodzajów konektorów i końcówek w jednym zestawie – wsuwki, oczka, widełki, łączniki liniowe, szybkozłączki oraz elementy rurkowe.
- Przeznaczenie do przewodów w popularnych zakresach AWG: 22-18, 18-14, 16-14, 12-10 – łatwy dobór do średnicy żyły.
- Organizer z wyraźnymi przegródkami – szybka identyfikacja i porządek w miejscu pracy.
- Zestaw serwisowy do instalacji 12 V/24 V w motoryzacji i elektronice użytkowej – typowe zastosowania warsztatowe i mobilne.
- Kompatybilne wsuwki męskie/żeńskie – sprawne tworzenie rozłącznych złączy serwisowych.
- Łączniki kablowe do przedłużeń i napraw przerwanych żył – bez lutowania, z użyciem praski.
- Szybkozłączki do rozgałęzień lub dołączeń pomocniczych w obwodzie bez konieczności demontażu wiązki.
- Wyraźny podział ilościowy elementów – więcej tych końcówek, które zużywają się najczęściej.
- Mobilna walizka – łatwa do przenoszenia w serwisie terenowym, samochodzie serwisowym lub na stanowisku sklepowym.
- Spójność asortymentu XL-TOOLS – kompatybilność w obrębie serii i przewidywalna jakość montażu.
Parametry:
Kod Produktu: KOE160
Marka: XL-TOOLS
Producent: XL-TOOLS Poland
Jednostka miary: szt
Waga produktu: 0,235 kg
Kod Kreskowy EAN13: 5907630155467
Zawartość opakowania:
- 12-10 AWG: oczkowy 5,5-5 – 4 szt; oczkowy 5,5-8 – 4 szt; złącze męskie – 5 szt; złącze żeńskie – 5 szt; łącznik kablowy – 12 szt
- 22-18 AWG: oczkowa 1,25-4 – 8 szt; szybkozłączka – 4 szt; łącznik kablowy – 12 szt
- 16-14 AWG: rurkowy żeński – 10 szt
- 18-14 AWG: łącznik kablowy – 18 szt; szybkozłączka – 4 szt
- 16-14 AWG: oczkowa 2-6 – 10 szt; oczkowa 2-5L – 10 szt; oczkowa 2-4L – 10 szt; złącze męskie – 10 szt; złącze żeńskie – 10 szt; widełkowe 2-4M – 10 szt; rurkowy męski – 10 szt
Pozostałe parametry:
- Rodzaje złączy: oczkowe, widełkowe, wsuwki męskie/żeńskie, łączniki liniowe, szybkozłączki, tulejkowe/rurkowe
- Organizacja: walizka z tworzywa z przegródkami, rozdzielone rozmiary
- Przeznaczenie: zaciskanie na przewodach miedzianych zgodnie z AWG danego elementu
- Montaż: wymagane narzędzie do zaciskania (praska/szczypce do końcówek)
Zastosowanie:
Zestaw konektorów samochodowych XL-TOOLS jest przeznaczony do tworzenia i napraw połączeń w wiązkach pojazdów, przyczep i łodzi, w instalacjach 12 V/24 V, w systemach audio, oświetleniu, akcesoriach dodatkowych, a także w drobnych projektach elektronicznych i warsztatowych. Sprawdza się przy wykonywaniu połączeń śrubowych (oczka, widełki), rozłącznych (wsuwki), liniowych (łączniki) oraz rozgałęzień (szybkozłączki).
Korzyści:
- Szybszy serwis i mniej przestojów – gotowe rozmiary i typy końcówek pod ręką.
- Mniejsze ryzyko błędu doboru – oznaczenia AWG i podział na przegródki.
- Kontrolowany, powtarzalny montaż – połączenia zaciskane odpowiednim narzędziem.
Dla osób kompletujących stanowisko pracy to praktyczny, gotowy do użycia zestaw XL-TOOLS; dla klienta końcowego – proste narzędzie do bezpiecznej naprawy przewodów bez lutowania.
Instrukcja użytkowania:
- Przygotowanie: odłącz zasilanie obwodu. Wybierz końcówkę zgodną z przekrojem przewodu (AWG zgodny z opisem na przegródce).
- Obróbka przewodu: zdejmij izolację na ok. 5–7 mm (lub tak, aby żyła sięgała do końca tulei końcówki). Nie uszkadzaj drutów żyły.
- Zaciskanie: umieść przewód w tulei końcówki. Użyj odpowiedniej praski/szczypiec do końcówek danego typu (izolowanych/nieizolowanych), dobierając gniazdo do rozmiaru. Zacisk wykonaj zdecydowanie, jednokrotnie.
- Kontrola: delikatnie pociągnij za przewód – nie powinien się wysuwać. Sprawdź, czy izolacja nie jest nadmiernie zgnieciona i czy zacisk objął żyłę.
- Montaż końcowy:
• Oczka/widełki – osadź pod śrubą/zaciskiem o odpowiedniej średnicy, dokręć z wyczuciem.
• Wsuwki – połącz element męski z żeńskim do wyczuwalnego zatrzaśnięcia.
• Łączniki – wprowadź końce przewodów z obu stron i zaciśnij.
• Szybkozłączki – umieść przewody zgodnie z kierunkiem, zaciśnij do zamknięcia.
- Test: po przywróceniu zasilania sprawdź ciągłość i brak nagrzewania połączenia pod obciążeniem.
Wskazówki: stosuj końcówki do przewodów o przekroju zgodnym z oznaczeniem AWG; nie mieszaj przewodów o istotnie różnym przekroju w jednym złączu; w środowisku o podwyższonej wilgotności zabezpiecz połączenie koszulką termokurczliwą lub osłoną. Zestaw XL-TOOLS najlepiej współpracuje z dedykowanymi praskami do końcówek kablowych.
