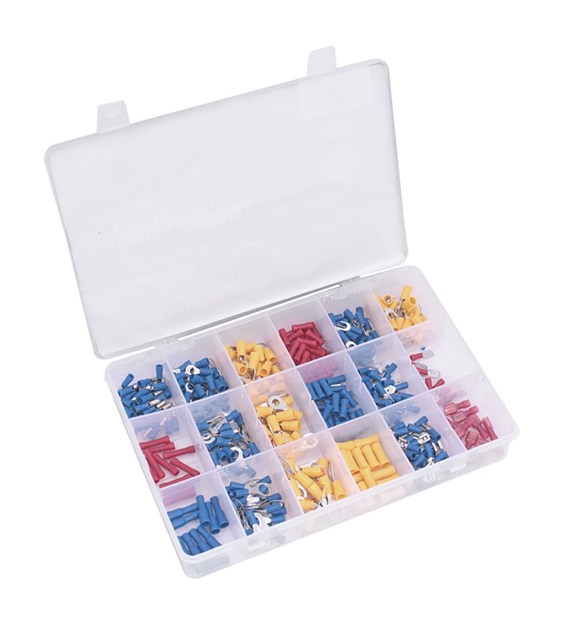

Konektory elektr wsuwane oczkowe zestaw 360el BOXX
Opis:
Konektory elektr wsuwane oczkowe zestaw 360el BOXX to kompletny, uporządkowany pakiet końcówek i złączy do szybkiego wykonywania połączeń kablowych bez lutowania. Zestaw od marki XL-TOOLS obejmuje 18 popularnych typów złączy w trzech zakresach AWG (12-10, 16-14, 22-18), dzięki czemu sprawdza się zarówno w naprawach samochodowych, jak i w pracach serwisowych przy instalacjach niskonapięciowych, wyposażeniu warsztatowym oraz w domowych projektach DIY. Całość umieszczono w wytrzymałej, plastikowej walizce BOXX z przegródkami, co ułatwia szybkie odnalezienie i dobór właściwej końcówki do średnicy przewodu oraz rodzaju połączenia.
Zestaw XL-TOOLS adresuje typowe potrzeby działów serwisu i utrzymania ruchu, sklepów elektronicznych oraz użytkowników końcowych, którzy oczekują sprawnych, powtarzalnych połączeń. Łączniki męskie i żeńskie, konektory oczkowe, widełkowe i rurkowe wspierają zarówno montaż stały (np. końcówki oczkowe na śruby 1/4 i 3/8), jak i szybkozłącza wsuwane, przydatne przy podłączaniu akcesoriów lub modułów wymiennych. Praktyczna segmentacja w organizerze BOXX ogranicza pomyłki przy doborze elementów i skraca czas pracy.
W praktyce zestaw pomaga rozwiązać konkretne problemy: naprawa przerywającego oświetlenia w pojeździe, odtworzenie solidnej masy na śrubie, szybkie dołożenie akcesoriów 12 V bez ingerencji w fabryczną wiązkę, wymiana zużytych wsuwek w kostkach zasilających, czy scalanie przerwanych przewodów w skrzynkach sterowniczych. XL-TOOLS KOE360 to także zysk logistyczny – jeden komplet pokrywa najczęściej spotykane średnice i typy końcówek, ograniczając konieczność domawiania pojedynczych opakowań.
Cechy:
- 18 rodzajów końcówek i konektorów w jednym zestawie – oczkowe, widełkowe, łączniki kablowe, wsuwki męskie/żeńskie oraz konektory rurkowe.
- Zakres przewodów w AWG: 12-10, 16-14, 22-18 – dobór pod typowe średnice żył w instalacjach samochodowych i ogólnych.
- Organizer BOXX z wyraźnie wydzielonymi przegródkami – szybka identyfikacja elementów i mniejsze ryzyko pomyłek.
- Szybki montaż zaciskowy bez lutowania – kompatybilne z typowymi zaciskarkami do izolowanych końcówek.
- Uniwersalne zastosowanie: motoryzacja, łodzie, maszyny, rozdzielnie niskonapięciowe, instalacje pomocnicze i serwisowe.
- Kompletny pakiet 360 sztuk – redukuje przestoje i liczbę zamówień uzupełniających.
- Marka XL-TOOLS – spójny asortyment warsztatowy i akcesoryjny, łatwy dobór kolejnych elementów z tej samej linii.
Parametry:
- Kod Produktu: KOE360
- Jednostka miary: szt
- Waga produktu: 0,59 kg
- Marka: XL-TOOLS
- Producent: XL-TOOLS Poland
- Kod Kreskowy EAN13: 5907630155450
- Zawartość opakowania:
- 12-10ga Oczkowy 1/4; 5,5-6 – 15 szt
- 12-10ga Oczkowy 3/8; 5,5-10 – 15 szt
- 12-10ga Widełkowy 5,5-5 – 20 szt
- 12-10ga Oczkowy 5,5-5 – 20 szt
- 12-10ga Łącznik kablowy – 15 szt
- 16-14ga Łącznik żeński – 25 szt
- 16-14ga Łącznik męski – 25 szt
- 16-14ga Widełkowy 2-5 – 30 szt
- 16-14ga Łącznik kablowy – 30 szt
- 16-14ga Oczkowy 3/8; 5,5-10 – 20 szt
- 16-14ga Oczkowy 1/4; 2-6 – 20 szt
- 16-14ga Oczkowy 2-5 – 30 szt
- 16-14ga Rurkowy żeński – 10 szt
- 16-14ga Rurkowy męski – 25 szt
- 22-18ga Łącznik żeński – 10 szt
- 22-18ga Łącznik męski – 10 szt
- 22-18ga Łącznik kablowy – 30 szt
- 22-18ga Łącznik kablowy – 30 szt
- Organizer/walizka z przegródkami typu BOXX – 1 szt
- Pozostałe parametry:
- Liczba elementów: 360 szt
- Zakres przewodów: AWG 12-10, 16-14, 22-18
- Rodzaje połączeń: oczkowe (na śruby 1/4, 3/8 i 5 mm), widełkowe, wsuwane męskie/żeńskie, łączniki liniowe (kablowe), rurkowe
Zastosowanie:
Zestaw XL-TOOLS KOE360 przeznaczony jest do tworzenia i naprawy połączeń w instalacjach niskonapięciowych, szczególnie w motoryzacji (wiązki w pojazdach osobowych i dostawczych), w motocyklach i quadach, w łodziach oraz w maszynach i urządzeniach warsztatowych. Sprawdza się przy wykonywaniu rozgałęzień, wymianie zużytych wsuwek, zakończeniach masowych na śruby oraz przy łączeniu przerwanych przewodów. Przykładowe zastosowania: naprawa zasilania akcesoriów 12 V, dołożenie oświetlenia pomocniczego, montaż radia/CB bez lutowania, szybkie łączenie przewodów w rozdzielnicach pomocniczych.
Korzyści:
- Oszczędność czasu dzięki szybkiemu montażowi zaciskowemu i kompletowi rozmiarów w jednej walizce XL-TOOLS.
- Mniejsza liczba błędów dzięki przegródkom i logicznej segregacji w organizerze BOXX.
- Trwałe, powtarzalne połączenia bez potrzeby lutowania – wystarczy właściwa zaciskarka i dobór konektora do AWG.
Przemyślany zestaw w walizce BOXX ułatwia pracę w warsztacie i w terenie. XL-TOOLS KOE360 to gotowe rozwiązanie do najczęstszych napraw i modyfikacji okablowania.
Instrukcja użytkowania:
- Dobierz końcówkę do średnicy przewodu: sprawdź AWG przewodu (12-10, 16-14 lub 22-18) i wybierz odpowiadający mu konektor XL-TOOLS.
- Przygotuj przewód: zdejmij izolację na długości ok. 6–7 mm (dla łączników liniowych nieco więcej według głębokości tulejki). Nie uszkadzaj żył.
- Wsuń odizolowany koniec przewodu do tulejki konektora aż do oporu. Upewnij się, że izolacja wchodzi pod część dociskową izolacji, a żyły pod część metalową.
- Zaciśnij konektor odpowiednią zaciskarką do izolowanych końcówek, dobierając gniazdo narzędzia do koloru/rozmiaru końcówki. Wykonaj pełny, równomierny zacisk.
- Wykonaj test pociągowy: lekko pociągnij przewód; jeśli nie wysuwa się, połączenie jest poprawne. W razie potrzeby powtórz zacisk nową końcówką.
- Dla połączeń narażonych na wilgoć zastosuj dodatkowe zabezpieczenie izolacją (rurka termokurczliwa lub taśma izolacyjna) w miejscu łączenia.
- Przy końcówkach oczkowych/widełkowych zamocuj konektor na odpowiedniej śrubie/końcówce zaciskowej i dokręć z wyczuciem.
- Łączniki męskie/żeńskie: po zaciśnięciu na przewodach połącz wsuwkę męską z żeńską, upewniając się w słyszalny/wyczuwalny sposób o pełnym osadzeniu.
- Pracuj na odłączonym zasilaniu. Po zakończeniu montażu włącz zasilanie i sprawdź działanie obwodu.
