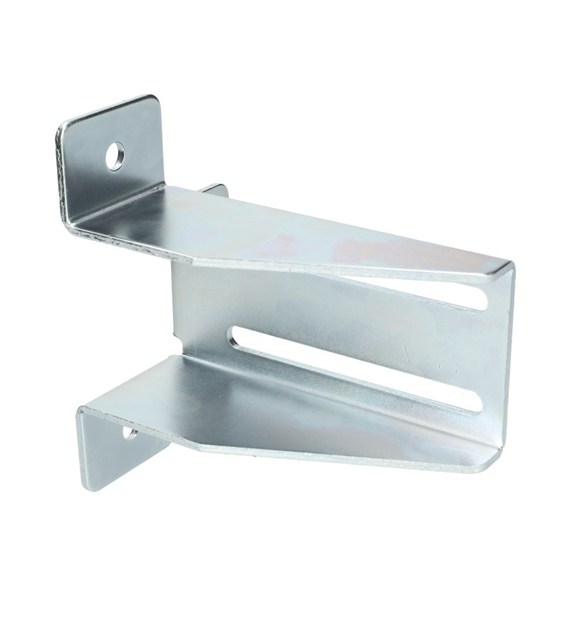

Mocowanie gniazda najazdu 80x80x4 uchwyt montażowy
Opis:
Mocowanie gniazda najazdu 80x80x4 to uchwyt montażowy do bram przesuwnych, przeznaczony do bocznego mocowania gniazda najazdu na słupku. Element wykonany ze stalowej blachy ocynkowanej zapewnia wysoką sztywność konstrukcji oraz stabilne podparcie dla najazdu dolnego, najazdu dolnego z rolkami oraz łapacza górnego z rolkami. Dzięki układowi trzech otworów montażowych oraz wydłużonych otworów typu fasolka uchwyt pozwala na precyzyjną regulację położenia, co ułatwia dopasowanie do konkretnej geometrii bramy i kompensuje niewielkie odchyłki montażowe. Rozwiązanie marki MAGNETO pasuje do profilu słupka 80x80x4 mm i jest kompatybilne z uchwytami RBR22, RBR23 oraz RBR221. Taki wspornik może być montowany zarówno na słupkach metalowych, jak i na podłożach murowanych, co rozszerza zakres zastosowań w budownictwie mieszkaniowym i przemysłowym.
Uchwyt montażowy MAGNETO pozwala zastosować gniazdo najazdu bez konieczności stawiania dodatkowego słupka na końcu bramy, co jest praktyczne w modernizacjach oraz w miejscach o ograniczonej przestrzeni. Przykładowy problem, który produkt rozwiązuje: w bramie przesuwnej samonośnej najazd dolny nie pokrywa się idealnie z łapaczem – regulacja w fasolkach umożliwia korektę położenia bez wiercenia nowych otworów. Innym typowym wyzwaniem jest brak miejsca na końcowy słupek; dzięki bocznemu mocowaniu na istniejącym słupku prowadzącym możliwe jest trwałe i estetyczne zamocowanie gniazda najazdu. W codziennym użytkowaniu solidna, 4-milimetrowa blacha ogranicza ugięcia i minimalizuje drgania, co przekłada się na spokojniejszy najazd skrzydła bramy oraz mniejsze zużycie rolek i elementów współpracujących. Rozwiązanie MAGNETO jest skierowane do instalatorów oraz firm zarządzających obiektami, które potrzebują powtarzalnego i przewidywalnego sposobu montażu osprzętu bramowego w standardowym profilu 80x80x4 mm.
Bezpieczeństwo użytkowania:
Uchwyt jest elementem stalowym, ocynkowanym, o masie około 1,156 kg. Podczas przenoszenia i montażu zalecane jest użycie rękawic ochronnych ze względu na możliwość kontaktu z krawędziami metalu. W czasie wiercenia i kotwienia w słupkach murowanych lub stalowych konieczne jest stosowanie okularów i ochrony słuchu oraz pracy z użyciem odpowiednich, sprawnych narzędzi. Należy unikać ingerencji spawalniczych w powłokę ocynku, aby nie osłabiać ochrony antykorozyjnej. Po zamocowaniu trzeba zweryfikować stabilność uchwytu i dokręcenie śrub, a następnie zachować odstęp od strefy najazdu bramy – pracujące elementy mogą powodować punktowe przyciśnięcia. Okresowa kontrola połączeń śrubowych i stanu powłoki cynkowej zwiększa bezpieczeństwo i trwałość zestawu.
Wymiary:
- 80 x 80 x 4 mm (profil i grubość blachy)
Cechy:
- Stal ocynkowana zapewniająca trwałą ochronę przed korozją w typowych warunkach zewnętrznych.
- Montaż boczny do słupka 80x80x4 mm, bez potrzeby wykonywania dodatkowego słupka końcowego.
- Trzy otwory montażowe oraz wydłużone otwory typu fasolka ułatwiają regulację osiowania najazdu.
- Kompatybilność z uchwytami RBR22, RBR23 i RBR221 zwiększa elastyczność doboru osprzętu.
- Przystosowanie do różnych podłoży: słupki metalowe i konstrukcje murowane.
- Solidna, 4-milimetrowa blacha ograniczająca ugięcia i poprawiająca stabilność pracy bramy.
- Przeznaczenie do bram przesuwnych samonośnych, najazdu dolnego, dolnego z rolkami oraz łapacza górnego z rolkami.
- Rozwiązanie marki MAGNETO wspierające powtarzalny, szybki montaż i łatwą konserwację.
- Możliwość korekty montażowej przy nierównościach podłoża lub nieidealnej geometrii bramy.
Parametry:
- Kod Produktu: RBR38
- Wymiary: 80 x 80 x 4 mm
- Marka: MAGNETO
- Producent: XL-TOOLS Poland
- Waga produktu: 1,156 kg
- Jednostka miary: szt
- Kod Kreskowy EAN13: 5903347049709
- Materiał: stal, wykończenie ocynk
- Sposób montażu: boczny do słupka
- Liczba otworów: 3 otwory okrągłe + wydłużone fasolki do regulacji
- Kompatybilność: uchwyty RBR22, RBR23, RBR221; bramy przesuwne samonośne
- Przeznaczenie: najazd dolny, najazd dolny z rolkami, łapacz górny z rolkami
- Zawartość opakowania: 1 x mocowanie gniazda najazdu (uchwyt montażowy)
Zastosowanie:
Uchwyt montażowy MAGNETO stosowany jest do bocznego zamocowania gniazda najazdu w bramach przesuwnych, w tym samonośnych, w obiektach prywatnych i przemysłowych. Sprawdza się w nowych instalacjach oraz w modernizacjach, gdzie konieczna jest regulacja położenia najazdu lub rezygnacja z końcowego słupka. Rozwiązuje problemy związane z niedokładnym osiowaniem skrzydła bramy i zapewnia stabilne, powtarzalne dosiadanie skrzydła w strefie najazdu.
Rozwiązanie pod marką MAGNETO ułatwia standaryzację montażu osprzętu w profilach 80x80x4 mm i przyspiesza pracę ekip instalacyjnych. Ocynkowana powierzchnia i masywna blacha wspierają wieloletnią eksploatację w typowych warunkach atmosferycznych.
Korzyści z użytkowania:
- Przyspieszenie montażu dzięki regulowanym otworom i kompatybilnym wymiarom.
- Redukcja drgań i stabilny najazd, co ogranicza zużycie rolek i osprzętu.
- Elastyczność instalacji na słupkach metalowych i murowanych.
- Brak konieczności stawiania dodatkowego słupka końcowego.
- Ochrona antykorozyjna dzięki ocynkowi, mniejsza częstotliwość serwisu.
- Łatwość dopasowania do uchwytów RBR22, RBR23, RBR221.
- Powtarzalny efekt montażu w profilach 80x80x4 mm.
- Wsparcie dla cichej i płynnej pracy bramy przesuwnej.
Instrukcja użytkowania i montażu:
- Przygotowanie: zweryfikować zgodność profilu słupka 80x80x4 mm i dobrać elementy złączne odpowiednie do podłoża (śruby do stali lub kotwy do muru). Sprawdzić stan powłoki ocynkowanej.
- Ustawienie: przyłożyć uchwyt do słupka w przewidzianej strefie najazdu. Wstępnie zaznaczyć otwory montażowe korzystając z fasolek do wyregulowania położenia.
- Mocowanie: nawiercić otwory w słupku lub podłożu, następnie przykręcić uchwyt, pozostawiając niewielki luz w śrubach dla kalibracji.
- Regulacja: ustawić uchwyt tak, aby najazd dolny/łapacz współpracował z bramą bez ocierania; wykorzystać zakres regulacji w fasolkach. Dokręcić śruby z zalecanym momentem dla zastosowanych łączników.
- Kontrola: ręcznie przesunąć skrzydło bramy i sprawdzić punkt dosiadania. W razie potrzeby powtórzyć regulację.
- Eksploatacja: wykonywać okresowe przeglądy dokręcenia połączeń i stanu powłoki ocynkowanej, szczególnie po intensywnych opadach lub mrozach. W przypadku uszkodzeń mechanicznych niezwłocznie wymienić uchwyt.
