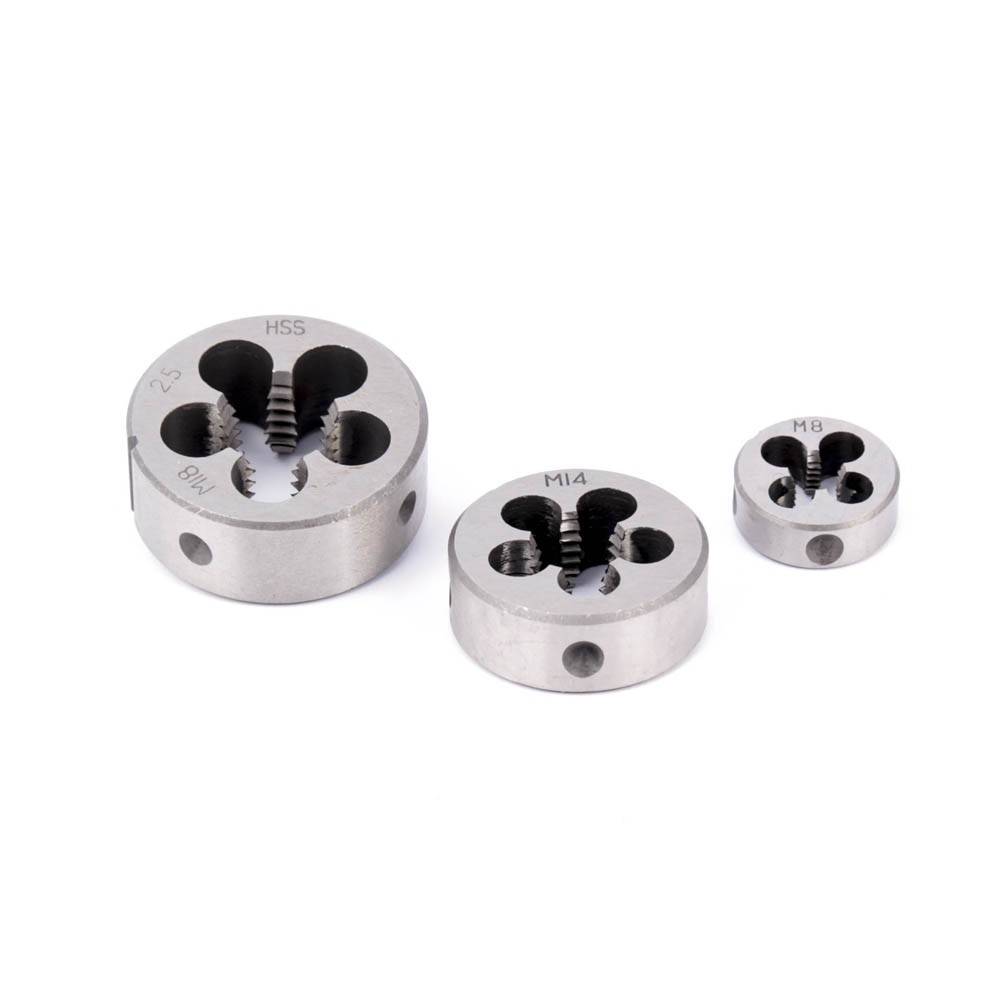

Narzynka M20/2.5mm gw.metryczny
Opis:
Narzynka M20/2.5 mm gwint metryczny to element skrawający przeznaczony do ręcznego nacinania zewnętrznych gwintów M20x2,5 na prętach, śrubach i trzpieniach. Model o kodzie NARZ20 wykonany jest ze stali szybkotnącej M2 (HSS), hartowanej do twardości około 65 HRC, co zapewnia stabilność krawędzi tnących i powtarzalność profilu gwintu w zastosowaniach warsztatowych oraz serwisowych. Produkt marki XL-TOOLS zaprojektowano do pracy w oprawce do narzynek, zapewniając osiowe prowadzenie i kontrolę momentu podczas gwintowania. Standard metryczny (M) ze skokiem 2,50 mm odpowiada popularnym potrzebom montażowym, naprawczym i produkcyjnym, gdy wymagany jest uniwersalny gwint zewnętrzny na średnicy nominalnej 20 mm.
Zastosowany materiał HSS M2 wyróżnia się odpornością na ścieranie i przegrzewanie przy właściwym użyciu smarowania, co przekłada się na dłuższą żywotność ostrzy i czysty profil zarysu. Narzynka ma klasyczną, okrągłą formę z otworami pod śruby dociskowe w oprawce, co ułatwia szybkie mocowanie oraz stabilną pracę na elemencie obrabianym. W wielu sytuacjach praktycznych narzynka XL-TOOLS M20x2,5 rozwiązuje problemy takie jak odtwarzanie uszkodzonego gwintu na końcówkach prętów, dorabianie gwintowanych sworzni pod konkretne złącza czy przygotowanie gwintu pod nakrętki M20 w krótkich seriach produkcyjnych.
W praktyce warsztatowej narzynka tego typu wspiera prace w utrzymaniu ruchu, przy serwisie maszyn, w ślusarstwie i montażu konstrukcji stalowych. Przy stosowaniu odpowiedniego chłodziwa lub oleju do gwintowania oraz poprawnym prowadzeniu w oprawce możliwe jest uzyskanie gładkiej powierzchni gwintu, prawidłowego kąta zarysu i minimalizacji zadziorów. Użytkownicy oczekujący narzynki do stali konstrukcyjnych, stali automatowych, mosiądzu czy aluminium znajdą w tym modelu rozwiązanie o przewidywalnych parametrach skrawania i wygodnym montażu w standardowych oprawkach do narzynek.
Bezpieczeństwo użytkowania: element posiada ostre krawędzie tnące i podczas pracy wytwarza wióry o ostrych krawędziach. Konieczne jest stosowanie okularów ochronnych i stabilne zamocowanie obrabianego pręta. Zaleca się używanie rękawic antyprzecięciowych o odpowiedniej klasie i trzymanie dłoni z dala od strefy skrawania. Podczas nacinania powstaje ciepło – narzynka oraz gwintowany element mogą się nagrzewać; należy unikać dotykania bezpośrednio po zakończeniu cięcia oraz stosować chłodziwo/olej do gwintowania. Narzynkę montować wyłącznie w kompatybilnej oprawce, kontrolować prostopadłość ustawienia i nie przekraczać siły potrzebnej do skrawania, aby zapobiec pęknięciu narzynki lub uszkodzeniu gwintu. Po pracy oczyścić z wiórów, zakonserwować i przechowywać w suchym miejscu.
Wymiary:
– Rozmiar gwintu: M20 (średnica nominalna 20 mm)
– Skok gwintu: 2,50 mm
Cechy:
– Stal szybkotnąca M2 (HSS) o twardości około 65 HRC, zapewniająca trwałe krawędzie tnące i stabilną jakość gwintu.
– Standard metryczny M20x2,5 – kompatybilność z typowymi nakrętkami i elementami złącznymi stosowanymi w konstrukcjach i maszynach.
– Przeznaczenie do pracy ręcznej w oprawce do narzynek, umożliwiającej osiowe prowadzenie oraz kontrolę momentu skręcania.
– Okrągła konstrukcja z gniazdami pod śruby oprawki, szybkie osadzanie i pewne mocowanie.
– Możliwość zastosowania na wielu materiałach inżynierskich, w szczególności stalach konstrukcyjnych i stopach metali nieżelaznych, przy użyciu odpowiedniego chłodziwa.
– Powtarzalność profilu gwintu sprzyjająca montażowi elementów M20 bez dodatkowej obróbki wykańczającej.
– Produkt marki XL-TOOLS – spójność z innymi narzędziami i akcesoriami tej marki stosowanymi w warsztatach i serwisach.
Parametry:
Kod Produktu: NARZ20
Wymiary: M20; skok 2,50 mm
Marka: XL-TOOLS
Producent: XL-TOOLS Poland
Waga: 0,123 kg
Jednostka miary: szt
Kod Kreskowy EAN13: 5907630102218
Materiał: stal szybkotnąca M2 (HSS)
Twardość: ok. 65 HRC
Rodzaj gwintu: metryczny (M), prawy, standardowy
Typ narzędzia: narzynka okrągła do gwintów zewnętrznych
Sposób pracy: ręczny, w oprawce do narzynek
Zalecenia eksploatacyjne: stosować chłodziwo/olej do gwintowania
Zastosowanie:
– Ręczne nacinanie nowych gwintów zewnętrznych M20x2,5 na prętach, sworzniach i trzpieniach.
– Regeneracja i oczyszczanie uszkodzonych lub zanieczyszczonych gwintów na elementach stalowych.
– Dorabianie elementów złącznych na potrzeby montażu prototypów, jednostkowych napraw i krótkich serii.
– Prace ślusarskie, serwisowe i utrzymanie ruchu w warsztatach, zakładach produkcyjnych oraz w serwisach mechanicznych.
Narzynka XL-TOOLS M20x2,5 HSS M2 łączy trwałość z prostotą użytkowania, co ułatwia osiągnięcie poprawnego gwintu w zastosowaniach ręcznych. Przy odpowiedniej technice i smarowaniu zapewnia czyste cięcie oraz pewne dopasowanie do typowych nakrętek M20.
Korzyści z użytkowania:
– Precyzyjne odtwarzanie i wykonywanie gwintów M20x2,5 bez konieczności użycia maszyn.
– Zmniejszenie kosztów przestojów dzięki szybkiej naprawie gwintu na miejscu.
– Dłuższa trwałość ostrzy dzięki materiałowi HSS M2 i właściwemu chłodzeniu.
– Uniwersalne zastosowanie na różnych materiałach przy zachowaniu poprawnej geometrii gwintu.
– Kompatybilność z powszechnymi oprawkami do narzynek i elementami M20.
Instrukcja użytkowania:
1) Zamocować narzynkę M20x2,5 w odpowiedniej oprawce do narzynek, zwracając uwagę na prawidłowe osadzenie.
2) Ustawić oprawkę prostopadle do osi pręta o średnicy nominalnej pod M20; zalecane jest sfazowanie krawędzi pręta (ok. 1–2 mm pod kątem 45°) dla łatwiejszego zajścia.
3) Nałożyć olej do gwintowania na narzynkę i obrabiany element.
4) Rozpocząć nacinanie, wykonując 1–2 obroty do przodu i co pół do jednego obrotu cofać o ćwierć obrotu w celu łamania wióra.
5) Regularnie dodawać chłodziwo; utrzymywać osiowość prowadzenia, nie stosować nadmiernej siły.
6) Po osiągnięciu wymaganej długości gwintu cofnąć narzynkę, oczyścić gwint i narzędzie z wiórów, zabezpieczyć olejem i przechowywać w suchym miejscu.
