Obejma zaciskowa GBS 74-79 wzm 24mm*1.5
Opis:

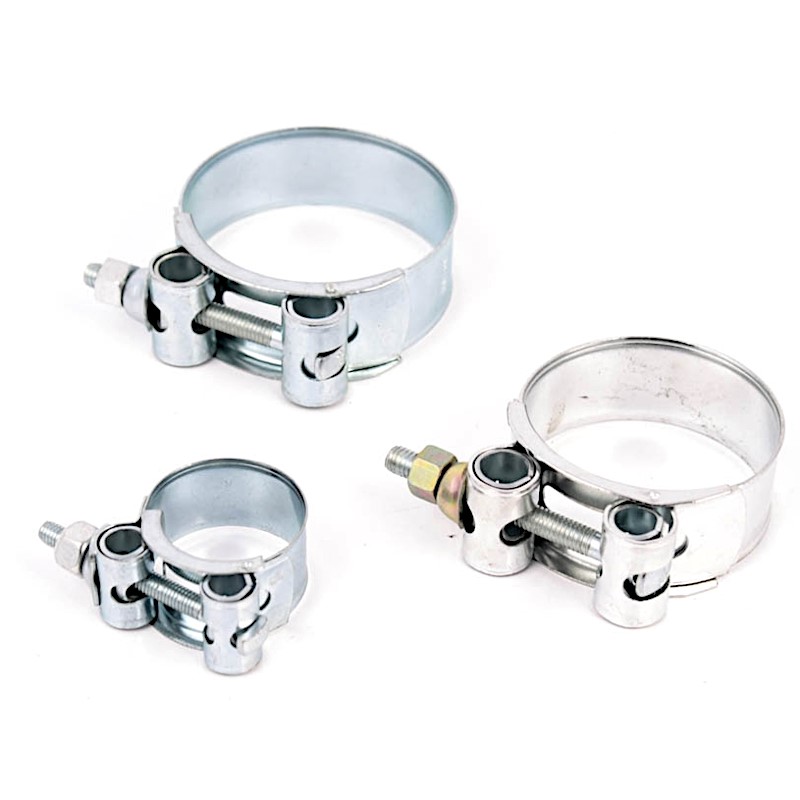

Obejma zaciskowa GBS 74-79 mm marki XL-TOOLS to wzmocniona opaska do dużych obciążeń, przeznaczona do szczelnych i stabilnych połączeń na wężach o grubych ściankach. Szeroka taśma 24 mm i grubość 1,5 mm zapewniają równomierny docisk na obwodzie węża, a wywinięte krawędzie chronią poszycie przewodu przed przecięciem. Mechanizm przegubowo-szczękowy generuje wysoką siłę zacisku, co ogranicza ryzyko przecieków przy ciśnieniu oraz ześlizgiwania się węża podczas wibracji. Elementy stalowe pokryte cynkowaniem galwanicznym z pasywacją biało-srebrną (Cr3) zwiększają odporność na korozję w typowych warunkach eksploatacji. XL-TOOLS GBS sprawdza się na wężach zbrojonych, żebrowanych i ssących (spirala metalowa lub plastikowa), w motoryzacji ciężkiej, przemyśle, rolnictwie oraz w instalacjach wodnych, olejowych i ściekowych.
Wymiary:
- Zakres średnicy: 74–79 mm
- Szerokość opaski: 24 mm
- Grubość opaski: 1,5 mm
Cechy:
- Wysoka siła i stabilność zacisku dzięki mechanizmowi przegubowo-szczękowemu (heavy-duty).
- Taśma 24 mm o grubości 1,5 mm – równomierny docisk 360° na wężach o dużej grubości i ze spiralą.
- Wywinięte krawędzie taśmy – ochrona powłoki węża przed nacięciem nawet przy mocnym dociągnięciu.
- Stal ocynkowana z pasywacją Cr3 (wykończenie biało-srebrne) – podwyższona odporność na korozję.
- Przystosowanie do połączeń wysokociśnieniowych i pracy w warunkach drgań oraz zmian temperatury.
- Optymalna do węży zbrojonych, żebrowanych i ssących w aplikacjach przemysłowych i mobilnych.
- Przykładowe problemy, które rozwiązuje:
- przecieki na króćcach w instalacjach wodnych i olejowych,
- zsuwanie się węża z króćca w pojazdach ciężarowych na skutek drgań,
- uszkadzanie krawędzi węża przez ostre brzegi w standardowych opaskach,
- trudność w dociśnięciu węży z zewnętrzną spiralą lub żebrowaniem.
Parametry:
- Kod Produktu: GBS74
- Zakres średnicy: 74–79 mm
- Szerokość opaski: 24 mm
- Grubość opaski: 1,5 mm
- Marka: XL-TOOLS
- Producent: XL-TOOLS Poland
- Waga produktu: 0,155 kg
- Jednostka miary: szt
- Kod kreskowy EAN13: 5903347019061
- Materiał taśmy: stal ocynkowana
- Materiał zamka: stal ocynkowana
- Materiał śruby: stal ocynkowana
- Powłoka: cynkowanie galwaniczne z pasywacją Cr3 (biało-srebrna)
- Typ opaski: GBS, ciężka (heavy-duty), zamknięcie przegubowe/szczękowe
- Krawędzie taśmy: wywinięte (ochrona węża)
- Zalecany montaż: klucz nasadowy/oczkowy odpowiedni do śruby zacisku
- Przeznaczenie: połączenia wysokociśnieniowe, węże zbrojone, żebrowane i ssące
Zastosowanie:
- Motoryzacja ciężka i specjalna: układy chłodzenia, dolotowe, powietrza doładowującego, przewody płynów eksploatacyjnych w samochodach ciężarowych i maszynach.
- Przemysł: instalacje wodne i olejowe, linie technologiczne z przewodami zbrojonymi oraz wężami ssącymi.
- Rolnictwo i gospodarka komunalna: systemy nawadniania, odprowadzanie ścieków i gnojowicy, pompy i układy ssące.
- Serwis i utrzymanie ruchu: szybka wymiana i dociąg połączeń węży narażonych na drgania oraz zmiany ciśnienia i temperatury.
Solidna obejma XL-TOOLS GBS 74–79 mm łączy wysoką siłę zacisku z ochroną węża, co ułatwia utrzymanie szczelności w wymagających warunkach. Szeroka taśma i powłoka Cr3 pozwalają stabilnie eksploatować połączenia na wężach zbrojonych i żebrowanych.
Instrukcja użytkowania:
1) Dobór rozmiaru: wybrać obejmę XL-TOOLS GBS o zakresie zbliżonym do średnicy zewnętrznej węża po nasunięciu na króciec (dla tego modelu 74–79 mm).
2) Przygotowanie: sprawdzić stan węża i króćca; powierzchnie powinny być czyste, bez zadziorów i zanieczyszczeń.
3) Montaż: nasunąć obejmę na wąż, osadzić wąż na króćcu, a następnie przesunąć obejmę 3–5 mm od krawędzi króćca tak, aby taśma pokrywała strefę pod pierścieniem/barbem.
4) Dociąg: równomiernie dokręcać śrubę kluczem nasadowym, kontrolując, czy taśma zachowuje pełny kontakt 360° i nie wchodzi na skok żebra/spirali węża w sposób powodujący miejscowe punktowe dociski.
5) Kontrola: po osiągnięciu stabilnego połączenia sprawdzić szczelność, a po pierwszym cyklu pracy (zmiany temperatury/ciśnienia) wykonać kontrolny dociąg. Unikać nadmiernego dociągnięcia mogącego zdeformować wąż lub króciec.
