Podstawa słupa ze stopką, regulowana wysokość i szerokość 13–16 cm
Opis:

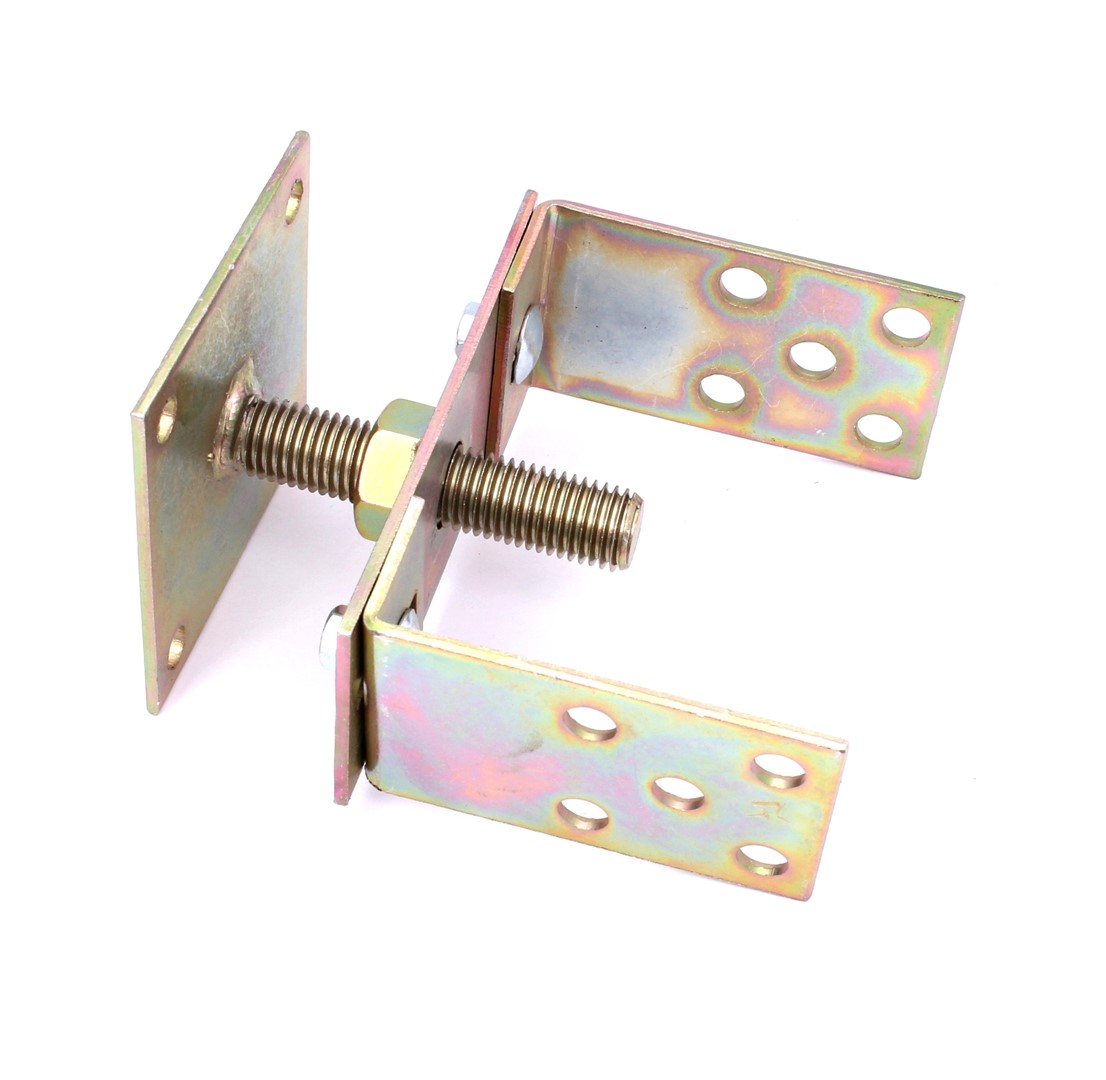

Regulowana podstawa słupa ze stopką do montażu na podłożu twardym (np. beton), przeznaczona do łączenia elementów drewnianych z podłożem bez konieczności wmurowania. Konstrukcja z prętem gwintowanym fi 20 mm umożliwia precyzyjną regulację wysokości w zakresie 35–100 mm oraz obrót wokół osi pręta o 360 stopni, co ułatwia ustawienie słupa w pionie i dopasowanie do nierówności podłoża. Regulowany uchwyt belki obejmuje szerokości 130–160 mm, co zapewnia uniwersalne dopasowanie do typowych słupów i belek drewnianych. Kątowniki o wysokości 100 mm, szerokości 60 mm i grubości 3,0 mm stabilizują połączenie, a stopka 90 x 90 mm przenosi obciążenia na podłoże. Rozwiązanie zapewnia odpowiednią dylatację drewna od gruntu, ograniczając ryzyko zawilgocenia i degradacji słupa. Regulacja wykonywana jest kluczem płaskim 30 mm przed montażem słupa. Produkt marki XL-TOOLS sprawdza się w budowie konstrukcji ogrodowych i małej architektury, gdzie wymagana jest szybka regulacja i pewne mocowanie.
Wymiary:
- Szerokość belki: 130–160 mm
- Regulacja wysokości: 35–100 mm
- Obrót wokół osi pręta: 360 stopni
- Wysokość kątownika: 100 mm
- Szerokość kątownika: 60 mm
- Grubość blachy kątownika: 3,0 mm
- Wymiary stopki: 90 x 90 mm
- Średnica otworów montażowych: 11 mm
- Pręt gwintowany: fi 20 mm
Cechy:
- Montaż na stopce bez wmurowania, szybkie posadowienie konstrukcji na gotowym podłożu.
- Regulowany uchwyt belki 130–160 mm umożliwia dopasowanie do popularnych wymiarów słupów drewnianych.
- Regulacja wysokości 35–100 mm i obrót 360 stopni wokół osi pręta ułatwiają ustawienie pionu i kompensację nierówności.
- Grube kątowniki (3,0 mm) oraz stopka 90 x 90 mm zapewniają stabilne przeniesienie obciążeń.
- Odpowiednia dylatacja drewna od podłoża ogranicza kontakt z wodą i wilgocią.
- Regulacja wykonywana kluczem płaskim 30 mm – prosta i szybka kalibracja przed montażem słupa.
- Kompatybilność z elementami złącznymi M10 (śruby, kotwy do betonu) oraz wkrętami do drewna O10.
- Rozwiązanie XL-TOOLS do konstrukcji ogrodowych, altan i wiat, zoptymalizowane pod montaż powierzchniowy.
Parametry:
- Kod Produktu: UBR13
- Wymiary: szerokość belki 130–160 mm; regulacja wysokości 35–100 mm; obrót 360 stopni; wysokość kątownika 100 mm; szerokość kątownika 60 mm; grubość blachy 3,0 mm; wymiary stopki 90 x 90 mm; średnica otworów 11 mm; pręt gwintowany fi 20 mm
- Marka: XL-TOOLS
- Producent: XL-TOOLS Poland
- Waga produktu: 1,148 kg
- Jednostka miary: szt
- Kod kreskowy EAN13: 5907630135933
- Pozostałe parametry produktu: montaż na podłożu twardym (beton); kompatybilne śruby i kotwy M10; wkręty do drewna O10; regulacja wykonywana kluczem płaskim 30 mm
Zastosowanie:
Mocowanie słupów i belek drewnianych do podłoża w konstrukcjach ogrodowych i małej architektury: altany, wiaty, domki drewniane, ogrodzenia, pergole oraz inne konstrukcje wymagające regulacji i dylatacji od gruntu. Rozwiązanie pomocne na nierównych podłożach oraz tam, gdzie należy wyeliminować bezpośredni kontakt drewna z betonem i wilgocią.
Dzięki regulowanej konstrukcji XL-TOOLS ułatwia prawidłowe wypoziomowanie i wypionowanie słupów jeszcze przed montażem. Możliwość dopasowania do belek 130–160 mm i szybki montaż na stopce skraca czas instalacji i zwiększa trwałość połączenia.
Instrukcja użytkowania:
1) Przygotować podłoże: stabilny, nośny beton lub inną twardą powierzchnię. Wyznaczyć osie i punkty kotwienia.
2) Ustawić stopkę 90 x 90 mm w miejscu montażu i zaznaczyć otwory. Wywiercić otwory pod kotwy M10 zgodnie z zaleceniami producenta kotew.
3) Zamocować stopkę do podłoża przy użyciu kotew do betonu M10, dokręcając je równomiernie.
4) Ustawić uchwyt belki na wymaganą wysokość (zakres 35–100 mm) i pion, wykorzystując pręt gwintowany fi 20 mm; obrót i wysokość wyregulować kluczem płaskim 30 mm.
5) Dopasować szerokość uchwytu do przekroju słupa drewnianego (130–160 mm).
6) Osadzić słup w uchwycie i przymocować przy użyciu śrub M10 lub wkrętów do drewna O10 przez otwory O11 mm w kątownikach.
7) Zachować dylatację między spodem słupa a podłożem, unikać bezpośredniego kontaktu drewna z betonem. Okresowo kontrolować dokręcenie połączeń.
