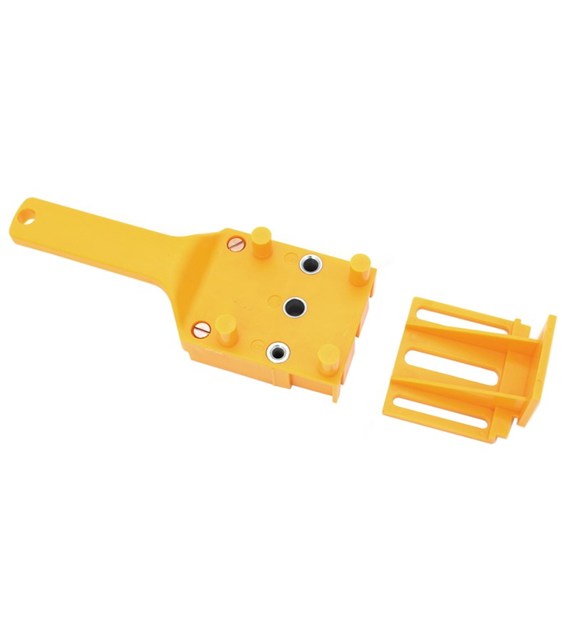

Przyrząd do połączeń kołkowych 6,8,10mm uniwersaln
Opis:
PRO-TECHNIK Przyrząd do połączeń kołkowych JIG3 to uniwersalny szablon do nawiercania otworów pod kołki drewniane w średnicach 6, 8 i 10 mm, przystosowany do połączeń typu E, L oraz T. Umożliwia precyzyjne prowadzenie wiertła i powtarzalne wiercenie, co przekłada się na estetyczne, równe złącza bez przesunięć i szczelin. Regulacja pozwala wyznaczać otwory w elementach o grubości do 30 mm. Ergonomiczny uchwyt zapewnia stabilne prowadzenie narzędzia i kontrolę pracy zarówno w warsztacie profesjonalnym, jak i w domowych zastosowaniach. Dla wyszukiwań typu “szablon do kołków 6 8 10 mm”, “jig do połączeń E L T” czy “jak wykonać połączenie kołkowe bez frezarki” produkt PRO-TECHNIK odpowiada na potrzebę szybkiego i dokładnego łączenia płyt i elementów drewnianych. Precyzja bez prób i błędów – czyste, osiowe otwory i równe linie łączeń przy seryjnym nawiercaniu.
Zalecenia bezpieczeństwa: elementy prowadzące i wiertła są ostre – wymagane są okulary ochronne i stabilne zamocowanie materiału (imadło, ściski). Podczas regulacji i ustawiania szablonu wiertarka powinna być odłączona od zasilania; w przypadku elektronarzędzi sieciowych 230 V należy stosować się do instrukcji producenta wiertarki i unikać kontaktu przewodu z obracającym się wiertłem. Palce i dłoń trzymać poza strefą wiercenia; stosować ogranicznik głębokości wiertła. Nie używać przyrządu na śliskich, niestabilnych powierzchniach; przed pracą sprawdzić dokręcenie elementów regulacyjnych.
Wymiary:
- Zakres grubości obrabianego materiału: do 30 mm
- Obsługiwane średnice kołków/otworów: 6 mm, 8 mm, 10 mm
Cechy:
- Uniwersalny szablon do połączeń E, L oraz T – jedno narzędzie PRO-TECHNIK do większości typowych złączy kołkowych.
- Trzy prowadzenia średnic 6/8/10 mm – szybki wybór kołków w zależności od obciążenia i grubości elementów.
- Precyzyjne prowadzenie wiertła – osiowe otwory, lepsze spasowanie i estetyka wykonania mebli oraz konstrukcji.
- Regulacja pod materiał do 30 mm – dopasowanie do płyt meblowych, listew i elementów o różnej grubości.
- Ergonomiczny uchwyt – pewny chwyt i kontrola nad prowadzeniem bez uślizgów.
- Powtarzalność przy seryjnym wierceniu – skrócenie czasu montażu i ograniczenie błędów.
- Kompatybilność z typowymi wiertarkami (akumulatorowymi i sieciowymi 230 V) – brak konieczności specjalistycznych maszyn.
- Rozwiązywane problemy: krzywe lub przesunięte otwory, rozjeżdżające się krawędzie przy składaniu, nierówne złącza i powtarzalne błędy w seriach.
Parametry:
- Kod Produktu: JIG3
- Wymiary/zakresy: grubość materiału do 30 mm; średnice kołków 6/8/10 mm
- Marka: PRO-TECHNIK
- Producent: XL-TOOLS Poland
- Waga produktu: 0,2 kg
- Jednostka miary: szt
- Kod kreskowy EAN13: 5907630130761
- Pozostałe parametry: typ złączy E/L/T; przeznaczenie – nawiercanie otworów pod kołki drewniane; elementy prowadzące do precyzyjnego wiercenia; uchwyt ułatwiający stabilizację przy pracy
Zastosowanie:
- Montaż i renowacja mebli: półki, korpusy, boki, wieńce – równe połączenia bez szczelin.
- Składanie ramek, listew i elementów konstrukcyjnych, gdzie wymagana jest osiowość i powtarzalność.
- Warsztat stolarski i prace DIY: przygotowanie złączy kołkowych do łączenia płyt meblowych i elementów drewnianych.
- Szybkie odtwarzanie wielu identycznych otworów w seryjnej produkcji lub podczas montażu na miejscu.
Solidne prowadzenie wiercenia z przyrządem PRO-TECHNIK ułatwia osiągnięcie fachowego efektu bez długiego trasowania i poprawek. Uniwersalność średnic 6/8/10 mm i obsługa połączeń E, L, T sprawiają, że jeden jig zastępuje kilka osobnych szablonów PRO-TECHNIK.
Instrukcja użytkowania:
1) Dobór kołków i wiertła: wybrać średnicę 6, 8 lub 10 mm; zamontować odpowiednie wiertło z ogranicznikiem głębokości.
2) Przygotowanie materiału: zaznaczyć miejsca otworów; oczyścić powierzchnię z pyłu. Ustawić element na stabilnym, płaskim podłożu i unieruchomić ściskami.
3) Ustawienie przyrządu: wyregulować przyrząd PRO-TECHNIK do grubości materiału (do 30 mm); ustawić prowadnicę tak, aby otwór był osiowo względem krawędzi i w zaplanowanym rozstawie.
4) Nawiercanie: przy przyłożonym i dociśniętym przyrządzie wykonać otwory prostopadle do powierzchni; nie dociskać nadmiernie wiertła; usuwać wióry między kolejnymi otworami.
5) Przeniesienie otworów: dla połączeń E, L, T ustawić przyrząd na drugim elemencie, bazując na tych samych punktach odniesienia; powtórzyć wiercenie.
6) Montaż: oczyścić otwory, wprowadzić klej do drewna (jeśli wymagany), osadzić kołki i złożyć elementy; dociśnięcie zapewnić ściskami do czasu związania kleju.
7) Bezpieczeństwo: regulacje wykonywać przy odłączonej wiertarce; stosować okulary ochronne i trzymać dłonie poza strefą wiercenia; w przypadku urządzeń 230 V przestrzegać zaleceń producenta elektronarzędzia i dbać o stan przewodu zasilającego.
