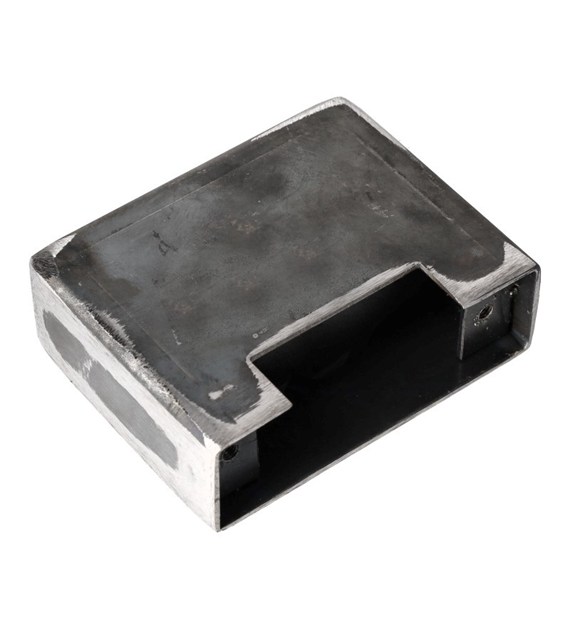

Puszka do zaczepu elektromagnetycznego R-1 szeroka

Szczegóły produktu

Symbol PUSR1
Stan DUŻY
Grupa IR
Jednostka podstawowa szt

Ceny

Cena netto
25,19 PLN /szt

Cena brutto
30,98 PLN /szt

Opis


Puszka do zaczepu elektromagnetycznego R-1 szeroka

Opis:
Puszka do zaczepu elektromagnetycznego R-1 szeroka to stalowa kieszeń montażowa do wspawania w ramę futryny, furtki lub drzwi. Przystosowana do montażu elektrozaczepu typu R-1 stosowanego w systemach domofonowych i kontroli dostępu. Wykonanie ze stali surowej (czarnej), bez pokrycia galwanicznego, zapewnia dobrą spawalność i umożliwia szybkie dopasowanie na etapie prac ślusarskich. W puszce znajdują się otwory do przykręcenia elektrozaczepu, co upraszcza montaż i serwis. Rozwiązanie praktyczne zwłaszcza wtedy, gdy profil drzwiowy lub bramowy nie ma przewidzianej kieszeni pod zaczep lub gdy konieczna jest modernizacja istniejącej furtki. Po osadzeniu zalecane jest zabezpieczenie antykorozyjne powłoką malarską.
Bezpieczeństwo użytkowania i montażu: podczas spawania element silnie się nagrzewa – istnieje ryzyko oparzeń; wymagane jest stosowanie rękawic, osłon oczu i odzieży ochronnej oraz zachowanie zasad BHP prac spawalniczych, w tym ochrony przed odpryskami i pożarem. Krawędzie przed montażem należy oszlifować, aby wyeliminować ostre krawędzie. Spawanie i wiercenie prowadzić z odłączonym zasilaniem systemu domofonowego; nie spawać z podłączonym elektrozaczepem ani okablowaniem. Elektrozaczep współpracuje z niskim napięciem zgodnym z danymi producenta zaczepu (np. 12/24 V AC/DC); nie podłączać do 230 V.

Wymiary:
Wysokość: 100 mm
Szerokość: 32 mm
Głębokość: 80 mm

Cechy:
- Przeznaczenie do elektrozaczepu R-1 (wersja szeroka), stosowanego w domofonach i kontroli dostępu.
- Montaż przez wspawanie do ramy futryny, furtki lub drzwi stalowych; dobra spawalność dzięki wykonaniu ze stali surowej.
- Wbudowane otwory do przykręcenia elektrozaczepu ułatwiają szybki montaż i późniejszy serwis.
- Rozwiązanie dla profili, w których nie przewidziano miejsca na wpuszczenie zamka; umożliwia modernizację istniejących przejść.
- Konstrukcja stalowa zapewnia stabilne osadzenie zaczepu i odporność na intensywne użytkowanie skrzydła.
- Surowe wykończenie (czarna stal) pozwala na dowolne zabezpieczenie antykorozyjne po spawaniu (grunt, lakier, cynkowanie ogniowe – zgodnie z technologią).
- Kompatybilność z typowymi instalacjami domofonowymi; ułatwienie prowadzenia przewodów i zachowanie osi zaczepu względem języka zamka.

Parametry:
Kod Produktu: PUSR1
Wysokość: 100 mm
Szerokość: 32 mm
Głębokość: 80 mm
Jednostka miary: szt
Waga: 0,34 kg
Producent: XL-TOOLS Poland
Kolor/wykończenie: stal surowa (czarna), bez pokrycia galwanicznego
Materiał: stal
Typ: puszka do elektrozaczepu R-1, szeroka
Sposób montażu: spawanie do ramy
Otwory montażowe do elektrozaczepu: tak
Kod Kreskowy EAN13: 5903347051726

Zastosowanie:
- Montaż elektrozaczepu R-1 w stalowych furtkach, bramkach i drzwiach, gdy profil nie ma kieszeni pod zaczep lub wymagana jest przeróbka.
- Modernizacje domofonów w budynkach mieszkalnych i obiektach komercyjnych; serwis i naprawy ślusarskie.
- Zastosowania B2B: warsztaty ślusarskie, producenci ogrodzeń i stolarki stalowej, firmy instalacyjne systemów domofonowych.

Rozwiązanie upraszcza doposażenie furtki w domofon bez konieczności wymiany całej ramy. Ułatwia zachowanie prawidłowej geometrii zaczepu i trwałego mocowania nawet w cienkościennych profilach.

Instrukcja użytkowania i montażu:
1) Przygotowanie miejsca: wyznaczyć położenie puszki na ramie futryny/furtki tak, aby oś zaczepu pokrywała się z językiem zamka w skrzydle. Zaznaczyć obrys i punkty mocowania.
2) Obróbka wstępna: w razie potrzeby wykonać wycięcie w profilu. Krawędzie oczyścić i sfazować; odtłuścić strefę spawania.
3) Spawanie: ustawić puszkę w pozycji montażowej i punktowo przychwycić. Sprawdzić przyleganie i geometrię, następnie dospawać całość. Prace prowadzić przy odłączonym zasilaniu instalacji.
4) Obróbka po spawaniu: usunąć odpryski, przeszlifować łączenia, oczyścić powierzchnię.
5) Zabezpieczenie antykorozyjne: nałożyć grunt antykorozyjny i warstwę farby zgodnie z technologią lakierniczą lub zastosować inne zabezpieczenie przewidziane dla stali surowej.
6) Montaż elektrozaczepu: przykręcić zaczep R-1 do przygotowanych otworów zgodnie z instrukcją producenta zaczepu; zastosować właściwe śruby.
7) Okablowanie: poprowadzić przewody niskonapięciowe do zaczepu, zabezpieczyć przeloty i połączenia. Nie doprowadzać napięcia 230 V do elektrozaczepu.
8) Regulacja i test: wyregulować położenie skrzydła i zaczepu, sprawdzić pracę domofonu i zwolnienie rygla. Potwierdzić prawidłowe ryglowanie i brak kolizji.
9) Eksploatacja: okresowo kontrolować stan powłoki ochronnej i stabilność mocowania; w razie potrzeby powłokę odnowić.
