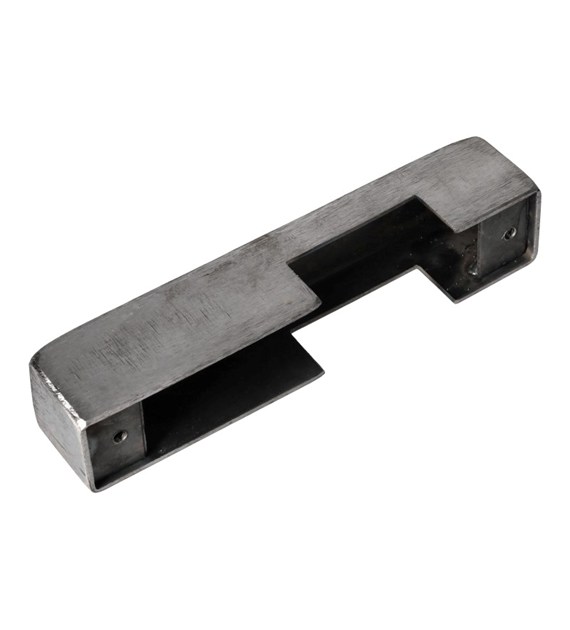

Puszka do zaczepu elektromagnetycznego R-2 wąska
Opis:
Puszka do zaczepu elektromagnetycznego R-2 wąska to metalowa kaseta montażowa do spawania na ramie futryny, furtki lub drzwi. Wykonana z blachy surowej, fosforanowanej i w kolorze czarnym, zapewnia stabilne, trwałe osadzenie elektrozaczepu tam, gdzie profil nie przewiduje miejsca na jego wpuszczenie. Konstrukcja o grubości 2 mm ułatwia precyzyjne pozycjonowanie i cechuje się dobrą spawalnością. Powłoka przygotowuje powierzchnię pod dalsze wykończenie – malowanie proszkowe lub cynkowanie – co przyspiesza prace montażowo-renowacyjne. W zestawie znajdują się dwa wkręty M5x14 do zamocowania elektrozaczepu R2. Rozwiązanie techniczne dla montażu w nowych i modernizowanych instalacjach domofonowych oraz kontroli dostępu. Prosta, solidna forma ułatwia standaryzację montażu na bramach, furtkach i drzwiach stalowych.
Wymiary:
Wysokość: 171 mm
Szerokość: 34 mm
Głębokość: 35 mm
Grubość blachy: 2 mm
Cechy:
- Przystosowanie do elektrozaczepów typu R2 (wersja wąska) – kompatybilność z popularnymi zaczepami systemów domofonowych i kontroli dostępu.
- Montaż przez spawanie do stalowych ram futryn, furtek i drzwi – stabilne i trwałe mocowanie w miejscach bez kieszeni profilowej.
- Blacha surowa fosforanowana, czarna – powierzchnia przygotowana do malowania proszkowego lub cynkowania dla podniesienia odporności korozyjnej.
- Grubość 2 mm – sztywność i odpowiednie podparcie dla zaczepu, ograniczenie odkształceń podczas spawania.
- Dobra spawalność – ułatwienie prac montażowych i dopasowania w osi języka zamka.
- Zestaw montażowy w komplecie – 2 wkręty M5x14 do przykręcenia elektrozaczepu w kasecie.
- Rozwiązanie do modernizacji i napraw – pozwala dodać elektrozaczep w profilach bez przygotowanej wnęki.
Parametry:
Kod Produktu: PUSR2
Wymiary: 171 x 34 x 35 mm (wys./szer./gł.), grubość blachy 2 mm
Waga produktu: 0,272 kg
Jednostka miary: szt
Producent: XL-TOOLS Poland
Kod Kreskowy EAN13: 5903347051733
Materiał: blacha surowa, fosforanowana
Kolor wykończenia: czarny (surowy, bez pokrycia galwanicznego)
Sposób mocowania: spaw
Kompatybilność: elektrozaczepy R2 (wąskie)
Gwarancja: 24 miesiące
Zawartość zestawu: 2 wkręty M5x14
Przeznaczenie pod wykończenie: malowanie proszkowe lub cynkowanie
Zastosowanie:
- Montaż i osadzenie elektrozaczepu R2 w stalowych bramach, furtkach i drzwiach, gdy profil nie posiada fabrycznego miejsca pod zaczep.
- Modernizacje instalacji domofonowych i kontroli dostępu w budynkach wielorodzinnych, obiektach usługowych i przemysłowych.
- Naprawy i wymiany istniejących rozwiązań, standaryzacja punktów montażowych dla łatwiejszego serwisu.
Solidna, wąska puszka do elektrozaczepu usprawnia montaż i poprawia estetykę wykończenia. Sprawdzi się zarówno w nowych realizacjach, jak i przy modernizacji istniejących przejść kontrolowanych.
Ważne informacje dotyczące bezpieczeństwa:
- Prace spawalnicze należy wykonywać wyłącznie z zachowaniem zasad BHP: stosować rękawice, osłonę oczu i twarzy, odzież ochronną oraz zapewnić wentylację stanowiska.
- Element po spawaniu może być bardzo gorący – przed dalszym montażem odczekać do pełnego wystudzenia i usunąć zgorzelinę/odlepić żużel.
- Krawędzie blachy mogą być ostre – zaleca się ich sfazowanie/opiłowanie oraz używanie rękawic.
- Przed podłączeniem lub demontażem elektrozaczepu odłączyć zasilanie układu domofonowego/kontroli dostępu.
- Po spawaniu zabezpieczyć powierzchnię antykorozyjnie (farba, cynkowanie), aby zapobiec korozji w eksploatacji.
- Niewłaściwe osiowanie może powodować zacinanie języka zamka – po montażu konieczna jest kontrola pracy skrzydła i ewentualna regulacja położenia.
Instrukcja montażu i użytkowania:
1) Przygotowanie: wyznaczyć miejsce montażu na ramie futryny/furtki tak, aby oś puszki pokrywała się z osią języka zamka drzwiowego. Zaznaczyć otwór wyprowadzenia zaczepu oraz punkty spawania.
2) Dopasowanie: przyłożyć puszkę, sprawdzić przyleganie do profilu oraz prześwit dla pracy języka. W razie potrzeby skorygować krawędzie profilu.
3) Spawanie wstępne: punktowo przyspawać puszkę w 2–4 miejscach, ponownie zweryfikować ustawienie względem języka zamka.
4) Spaw ciągły: wykonać spoiny docelowe zgodnie z dobraną technologią spawania. Po zakończeniu pozostawić do wystudzenia.
5) Obróbka: oczyścić spoiny, usunąć zgorzelinę, odtłuścić. Zabezpieczyć antykorozyjnie (grunt, farba proszkowa lub przygotowanie do cynkowania).
6) Montaż elektrozaczepu: umieścić elektrozaczep R2 w puszce i przykręcić dwoma wkrętami M5x14. Podłączyć elektrykę zgodnie z dokumentacją elektrozaczepu/systemu domofonowego.
7) Kontrola działania: sprawdzić swobodne zamykanie i otwieranie skrzydła, pracę zaczepu przy zasilaniu i bez zasilania. W razie ocierania skorygować pozycję (podkładki dystansowe, regulacja zamka).
8) Użytkowanie i konserwacja: okresowo kontrolować stan powłoki ochronnej i dokręcenie śrub, usuwać zabrudzenia i korozję powierzchniową. Po ingerencjach serwisowych ponownie sprawdzić osiowanie zaczepu.
