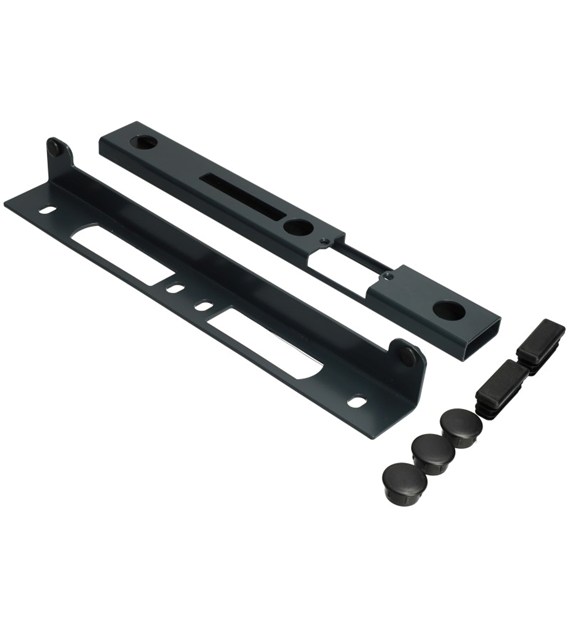

Puszka kaseta elektrozaczepu 40x17x320mm antrac
Opis:

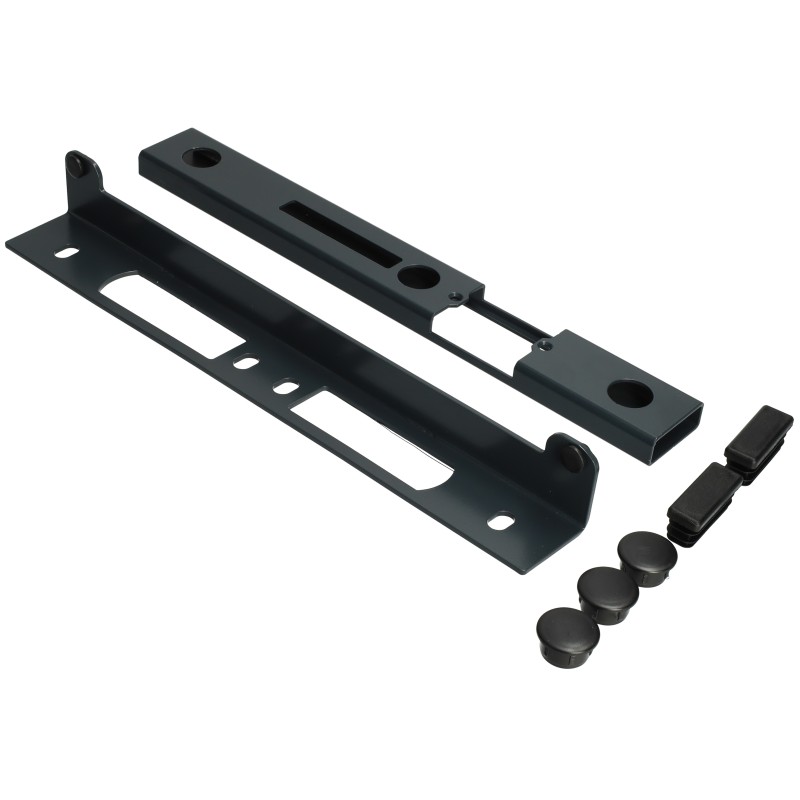

MetalKraft Puszka kaseta elektrozaczepu 40x17x320 mm (antracyt) to niska, uniwersalna obudowa do montażu elektrozaczepu na słupku 40 mm. Niewielka głębokość 17,5 mm pomaga ograniczyć szczelinę między furtką a słupkiem i ułatwia montaż w wąskich profilach. Dwuczęściowa konstrukcja oddziela strefę elektrozaczepu od strefy rygla zamka, co poprawia działanie i utrudnia nieautoryzowane otwieranie furtki. W komplecie znajduje się blacha oporowa do montażu na słupku, a wbudowane gumy odbojowe tłumią energię zamykania i redukują hałas. Kaseta jest kompatybilna z popularnymi elektrozaczepami R3, R4 i R5 o wymiarach 22×28,5×90 i współpracuje z zamkami o rozstawie 72 mm i 90 mm. Rozwiązanie skierowane do systemów furtek i bram ogrodzeniowych, gdzie liczy się estetyka (wykończenie w odcieniu antracyt), cicha praca oraz niezawodność eksploatacji. Produkt sprzedawany bez elektrozaczepu.
Wymiary:
- Wysokość: 320 mm
- Szerokość kasety: 45 mm
- Głębokość kasety: 17,5 mm (wersja niska)
- Przeznaczenie: słupek 40 mm
- Kompatybilność elektrozaczepów: korpus 22×28,5×90 mm
Cechy:
- Uniwersalność lewa/prawa oraz zgodność z zamkami 72 i 90 mm – jedna kaseta do wielu konfiguracji furtek i zamków.
- Niska głębokość 17,5 mm – zmniejsza szczelinę pomiędzy furtką a słupkiem, poprawiając estetykę i ograniczając luzy.
- Dwuczęściowa konstrukcja – osobna część na elektrozaczep i osobna na rygiel zamka, co utrudnia manipulację od zewnątrz i stabilizuje pracę rygla.
- Wbudowane gumy odbojowe – tłumią uderzenie skrzydła furtki, ograniczają hałas i drgania, wydłużają żywotność elementów.
- Blacha oporowa w komplecie – przyspiesza montaż i zapewnia prawidłowe oparcie rygla na słupku.
- Mocowanie pod elektrozaczepy R4 oraz kompatybilność z R3 i R5 (22×28,5×90) – elastyczność doboru modelu zgodnie z wymaganiami instalacji.
- Przystosowana do wiercenia w słupku – montaż wymaga wykonania otworu w profilu, co pozwala na czystą integrację okucia ze słupkiem.
- Wykończenie antracyt – spójność z popularnymi systemami ogrodzeniowymi i nowoczesną stolarką.
- MetalKraft w opisie i parametrach – czytelna identyfikacja marki dla działów zakupów i instalatorów.
Parametry:
- Kod Produktu: FRT9632
- Marka: MetalKraft
- Producent: XL-TOOLS Poland
- Wymiary kasety: 320 × 45 × 17,5 mm (wys. × szer. × gł.)
- Przeznaczenie: słupek 40 mm
- Kompatybilność elektrozaczepów: R3 / R4 / R5, korpus 22×28,5×90 mm
- Zgodność z zamkami: rozstaw 72 mm i 90 mm
- Kierunkowość: uniwersalna (lewa/prawa)
- Wykończenie: antracyt
- Waga produktu: 0,68 kg
- Jednostka miary: szt
- Kod Kreskowy EAN13: 5903347052648
- W zestawie: kaseta elektrozaczepu (dwuczęściowa), blacha oporowa montowana na słupku, wbudowane gumy odbojowe
- Uwaga: produkt sprzedawany bez elektrozaczepu; montaż wymaga wykonania otworu w słupku
Zastosowanie:
- Montaż elektrozaczepu w furtkach i bramkach ogrodzeniowych na słupkach 40 mm w domach jednorodzinnych, wspólnotach mieszkaniowych i obiektach komercyjnych.
- Modernizacje i wymiany w istniejących instalacjach, gdzie zachodzi potrzeba zmniejszenia szczeliny między furtką a słupkiem.
- Zastosowania wymagające cichszego domykania skrzydła dzięki gumom odbojowym.
- Standaryzacja na budowie – jedna kaseta MetalKraft współpracuje z zamkami 72/90 oraz popularnymi elektrozaczepami R3/R4/R5, ułatwiając logistykę części.
- Przykładowe problemy rozwiązywane przez produkt: zbyt duża szczelina w wąskim słupku 40 mm; głośne „trzaskanie” skrzydła; brak kompatybilności z różnymi elektrozaczepami; trudności z ustawieniem rygla w osi ze słupkiem.
Bezpieczeństwo użytkowania:
- Montaż wymaga obróbki metalu (wiercenie/cięcie). Zalecane są rękawice i okulary ochronne, a także odgratowanie ostrych krawędzi po wykonaniu otworu.
- W trakcie regulacji i testów nie należy wkładać palców w strefę rygla i elektrozaczepu; ryzyko przytrzaśnięcia podczas domykania furtki.
- Elektrozaczep jest elementem elektrycznym (zazwyczaj 12 V AC/DC – zgodnie ze specyfikacją producenta elektrozaczepu). Nie podłączać bezpośrednio do 230 V. Zasilanie i podłączenie przewodów powinno być wykonane przez osobę z uprawnieniami, przy odłączonym zasilaniu.
- Po montażu należy sprawdzić stabilność mocowania kasety i blachy oporowej oraz poprawność współpracy rygla z elektrozaczepem; luz lub niedomiar może prowadzić do nadmiernego zużycia elementów.
Ten model kasety MetalKraft łączy uniwersalność montażu z kompaktową budową, co ułatwia dopasowanie w wąskich profilach. Redukcja szczeliny i cichsza praca furtki przekładają się na wygodę eksploatacji i estetyczny efekt. Kompatybilność z R3/R4/R5 oraz zamkami 72/90 upraszcza dobór podczas realizacji inwestycji.
Instrukcja użytkowania i montażu:
1) Przygotowanie: sprawdzić zgodność wymiarów zamka (72/90) i elektrozaczepu (R3/R4/R5 22×28,5×90). Przygotować narzędzia: wiertarka do metalu, wiertła/otwornice, pilnik do odgratowania, wkrętarka/klucze, poziomica, środek antykorozyjny, przewód do zasilania elektrozaczepu.
2) Wyznaczenie osi: zaznaczyć na słupku 40 mm wysokość i oś rygla zamka w skrzydle furtki, uwzględniając wysokość kasety 320 mm i położenie rozstawu 72/90.
3) Obróbka słupka: wykonać otwór pod kasetę zgodnie z jej wymiarami. Odgratować krawędzie i zabezpieczyć miejsca cięcia lakierem antykorozyjnym.
4) Montaż elektrozaczepu: w pierwszej części kasety zamocować elektrozaczep zgodny z R3/R4/R5, prowadząc przewody wewnątrz słupka. Nie podłączać jeszcze zasilania.
5) Osadzenie kasety: przyłożyć kasetę do słupka, zamocować mechanicznie zgodnie z otworami montażowymi. Zamontować blachę oporową i ustawić jej pozycję tak, aby rygiel zamka wchodził swobodnie w drugą część kasety.
6) Regulacja: sprawdzić pracę skrzydła, dociąg i tłumienie na gumach odbojowych. Wyregulować położenie kasety/blachy oporowej, aby rygiel nie ocierał i pewnie się ryglował.
7) Podłączenie elektryczne: podłączyć elektrozaczep do odpowiedniego zasilacza/kontrolera dostosowanego do modelu elektrozaczepu (typ i napięcie zgodne z jego kartą katalogową). Wykonać test otwierania i zamykania z przycisku/systemu kontroli dostępu.
8) Końcowe testy: kilkukrotnie zamknąć i otworzyć furtkę, sprawdzając płynność działania i brak luzów. Dokręcić mocowania po pierwszych dniach użytkowania, jeśli zajdzie potrzeba.
