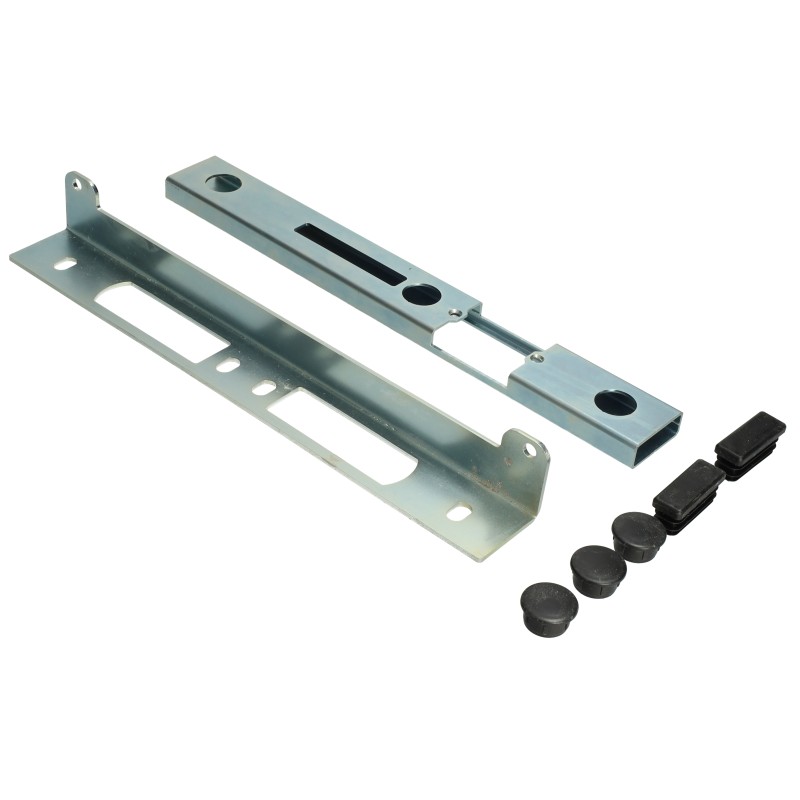

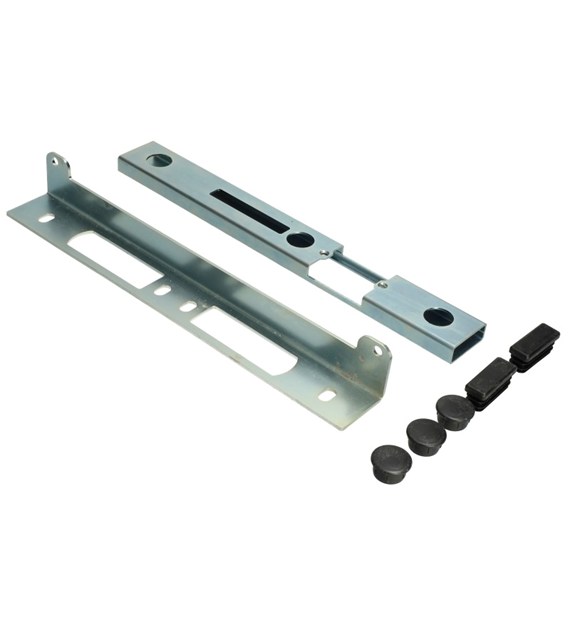

Puszka kaseta elektrozaczepu 40x17x320mm ocynk
Opis:
Puszka kaseta elektrozaczepu MetalKraft to ocynkowana galwanicznie kaseta do montażu elektrozaczepu w słupku 40 mm, w wersji uniwersalnej lewa/prawa. Dwuczęściowa konstrukcja oddziela przestrzeń na elektrozaczep od komory, w której chowa się rygiel zamka, co zabezpiecza przed nieautoryzowanym otwarciem furtki. Niska głębokość 17,5 mm pozwala zmniejszyć szczelinę między furtką a słupkiem, ułatwiając estetyczny i ciasny montaż. Wbudowane gumy odbojowe na blaszce oporowej tłumią uderzenie skrzydła, ograniczając hałas i zużycie elementów. Kaseta posiada mocowanie pod elektrozaczepy R4 i jest kompatybilna z popularnymi modelami R3, R4 oraz R5 o wymiarach 22×28,5×90, w tym z rozwiązaniami polskich firm Biratronik i Elektra Plus Poznań. W komplecie znajduje się blacha oporowa do montażu na słupku. MetalKraft stawia tu na funkcjonalność: jedna kaseta obsługuje rozstawy zamków 72 i 90, co upraszcza dobór osprzętu do większości furtek i drzwi zewnętrznych.
Bezpieczeństwo użytkowania:
Montaż wymaga obróbki metalu oraz wykonania otworu w słupku; krawędzie po cięciu mogą być ostre – zalecane są rękawice i okulary ochronne. Przed podłączeniem i regulacją elektrozaczepu należy odłączyć zasilanie jego obwodu (zwykle 12/24 V – zgodnie ze specyfikacją danego elektrozaczepu). Należy upewnić się, że przewody zasilające są prowadzone w sposób zabezpieczony przed przetarciem i nie są przewiercane. Po montażu konieczna jest kontrola, czy rygiel zamka swobodnie wchodzi w kasetę i nie ociera o krawędzie. Elementy gumowe pełnią funkcję tłumienia, nie są elementem zabezpieczenia antywłamaniowego.
Wymiary:
- Wysokość: 320 mm
- Szerokość korpusu: 45 mm
- Głębokość (profil): 17,5 mm
- Przeznaczenie: słupek 40 mm
- Kompatybilny elektrozaczep: 22×28,5×90 (R3/R4/R5)
Cechy:
- Uniwersalna kaseta MetalKraft do furtek i drzwi zewnętrznych, współpracująca z zamkami o rozstawach 72 i 90 – łatwiejszy dobór i mniejszy stan magazynowy.
- Niski profil 17,5 mm – zmniejsza szczelinę między skrzydłem a słupkiem, poprawia estetykę i ogranicza przewiew.
- Dwuczęściowa konstrukcja z komorą na elektrozaczep i osobną przestrzenią na rygiel – zwiększona niezawodność i płynność domyku.
- Wbudowane gumy odbojowe na blaszce oporowej – cichsze domykanie i mniejsze drgania konstrukcji.
- Mocowanie pod elektrozaczepy R4; szeroka kompatybilność z R3, R4, R5 (22×28,5×90), w tym Biratronik oraz Elektra Plus Poznań – elastyczność doboru osprzętu.
- Uniwersalna lewa/prawa – ten sam element do obu kierunków otwierania, prosty serwis i logistyka.
- Ocynk galwaniczny – odporność na korozję w warunkach zewnętrznych.
- W komplecie blacha oporowa do montażu na słupku – gotowy zestaw montażowy do typowych zastosowań.
Parametry:
- Kod Produktu: FRT9630
- Marka: MetalKraft
- Producent: XL-TOOLS Poland
- Jednostka miary: szt
- Waga produktu: 0,676 kg
- Kod Kreskowy EAN13: 5903347052570
- Materiał/wykończenie: stal ocynkowana galwanicznie
- Kierunkowość: lewa/prawa (uniwersalna)
- Przeznaczenie: słupek 40 mm
- Wymiary współpracujących elektrozaczepów: 22×28,5×90 (R3/R4/R5)
- Mocowanie pod elektrozaczep: standard R4
- W zestawie: blacha oporowa do montażu na słupku
- Montaż: wymaga wykonania otworu w słupku
Zastosowanie:
Kaseta MetalKraft do elektrozaczepu na słupek 40 mm sprawdza się w furtkach ogrodzeniowych, bramkach osiedlowych, wejściach do posesji i obiektów użytkowych. Rozwiązuje typowe problemy montażowe: brak miejsca w wąskim słupku 40 mm, zbyt duża szczelina między skrzydłem a słupkiem, głośne trzaskanie przy domykaniu oraz konieczność dopasowania do różnych rozstawów zamków 72/90. Zapewnia kompatybilność z szeroką gamą elektrozaczepów i prosty serwis w warunkach B2B i B2C.
Solidna, ocynkowana kaseta MetalKraft upraszcza montaż i serwis typowych furtek. Uniwersalność lewo/prawo oraz zgodność z popularnymi elektrozaczepami pozwalają ograniczyć liczbę wariantów na stanie, zachowując wysoką funkcjonalność i estetykę domyku.
Instrukcja montażu i użytkowania:
1) Przygotowanie: zweryfikować kierunek otwierania skrzydła oraz rozstaw zamka (72 lub 90). Odłączyć zasilanie obwodu elektrozaczepu. Zaznaczyć na słupku 40 mm pozycję kasety względem rygla zamka.
2) Otwór w słupku: według wymiarów elektrozaczepu 22×28,5×90 oraz prowadzenia rygla wykonać wycięcie w słupku. Odgratować krawędzie.
3) Osadzenie kasety: wsunąć korpus kasety MetalKraft w przygotowany otwór, dopasować położenie tak, aby rygiel swobodnie wchodził do komory kasety bez ocierania. Tymczasowo ustabilizować elementy.
4) Blacha oporowa: zamontować dołączoną blachę oporową na słupku, tak by gumy odbojowe stykały się ze skrzydłem przy domknięciu, tłumiąc uderzenie.
5) Montaż elektrozaczepu: zamocować elektrozaczep R3/R4/R5 (22×28,5×90) zgodnie z jego instrukcją producenta. Poprowadzić i zabezpieczyć przewody przed przetarciem.
6) Podłączenie i regulacja: przywrócić zasilanie elektrozaczepu, zweryfikować pracę mechanizmu. Wyregulować położenie kasety i blachy oporowej dla płynnego domykania. Dokręcić mocowania.
7) Kontrola końcowa: sprawdzić wielokrotnie działanie przy otwieraniu i zamykaniu. Upewnić się, że szczelina jest równomierna, a rygiel nie ociera o krawędzie kasety. Regularnie kontrolować stan gum odbojowych i dokręcenie mocowań.
