Rolka jezdna H 68mm do bram na płaskownik 5mm

Szczegóły produktu

Symbol RBR68
Stan DUŻY
Grupa XL
W kartonie 50.0000
Jednostka podstawowa szt

Ceny

Cena netto
16,95 PLN /szt

Cena brutto
20,85 PLN /szt

Opis

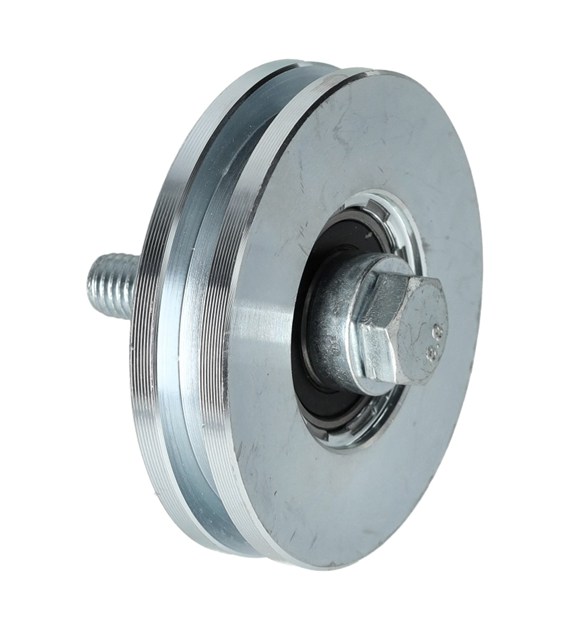

Rolka jezdna H 68mm do bram na płaskownik 5mm

Opis:
Rolka jezdna MetalKraft H 68 mm do bram na płaskownik 5 mm to łożyskowany element toczny do systemów bram przesuwnych i podwieszanych. Profil H z rowkiem o nominalnej szerokości 5,9 mm oraz głębokości 6 mm zapewnia stabilne prowadzenie po płaskowniku 4–5 mm lub współpracę z teownikiem T zamontowanym na posadzce, w zależności od systemu. Średnica 68 mm i szerokość 20 mm przekładają się na płynny przesuw oraz dobrą odporność na punktowe obciążenia. Rolka jest ocynkowana i dostarczana z śrubą montażową M10x55 mm, co ułatwia szybki montaż serwisowy i wymianę. Deklarowane dopuszczalne obciążenie 150 kg na rolkę pozwala budować nośne, pewne wózki bramowe. MetalKraft stawia tu na prostą, skuteczną konstrukcję do codziennej eksploatacji.

Bezpieczeństwo użytkowania:
Podczas montażu i eksploatacji należy zabezpieczyć skrzydło bramy przed niekontrolowanym ruchem oraz chronić dłonie przed strefą ściśnięcia między rolką a prowadnicą. Nie przekraczać dopuszczalnego obciążenia 150 kg na rolkę; uzupełnić zestaw o odpowiednią liczbę rolek zgodnie z masą skrzydła. Regularnie kontrolować dokręcenie łącznika M10 oraz stan rowka i bieżni prowadnicy; wymieniać element w przypadku luzów, pęknięć lub wyczuwalnego bicia. Stosować odpowiednie narzędzia i środki ochrony (rękawice, okulary). Nie używać z uszkodzonym teownikiem/płaskownikiem ani w sposób niezgodny z przeznaczeniem.

Wymiary:
- Średnica rolki: 68 mm
- Szerokość rolki: 20 mm
- Szerokość rowka (profil H): 5,9 mm
- Głębokość rowka: 6 mm
- Śruba montażowa: M10x55 mm

Cechy:
- Profil rowka H przystosowany do prowadzenia po płaskowniku 4–5 mm i współpracy z szyną typu teownik T.
- Łożyskowana konstrukcja zapewniająca płynny, cichy przesuw skrzydła.
- Ocynkowane wykończenie zwiększające odporność na korozję w typowych warunkach zewnętrznych.
- Komplet montażowy: śruba M10x55 mm w zestawie dla szybkiej wymiany/szkieletu wózka.
- Dopuszczalne obciążenie 150 kg na rolkę do zastosowań w bramach o większej masie.
- Stabilna geometria: średnica 68 mm i szerokość 20 mm dla pewnego prowadzenia i mniejszego zużycia prowadnicy.
- Rozwiązanie serwisowe i modernizacyjne kompatybilne z popularnymi systemami bramowymi.
- Marka MetalKraft – ustandaryzowane wymiary i łatwość doboru do istniejących wózków.

Parametry:
- Kod Produktu: RBR68
- Wymiary: średnica rolki 68 mm; szerokość rolki 20 mm; szerokość rowka 5,9 mm; głębokość rowka 6 mm; śruba M10x55 mm
- Marka: MetalKraft
- Producent: XL-TOOLS Poland
- Waga produktu: 0,506 kg
- Jednostka miary: szt
- Kod Kreskowy EAN13: 5903347007129
- Zawartość opakowania: rolka jezdna H 68×20 mm, śruba montażowa M10x55 mm
- Łożyskowanie: pojedyncze łożysko
- Wykończenie: ocynk
- Profil rowka: H
- Dopuszczalne obciążenie: 150 kg na rolkę
- Przeznaczenie: rolka do bramy przesuwnej/podwieszanej, do płaskownika 4–5 mm oraz teownika T

Zastosowanie:
- Budowa i serwis bram przesuwnych jeżdżących po płaskowniku 4–5 mm, wjazdowych i przemysłowych.
- Wózki i prowadzenia bram podwieszanych w halach, magazynach, warsztatach.
- Modernizacja ciężko pracujących bram: wymiana zużytych rolek na łożyskowane MetalKraft dla płynniejszego biegu.
- Naprawa bram z zacinającym się przesuwem lub nadmiernym hałasem na szynie teownika T.
- Zastosowania długiego ogona: rolka jezdna H 68 mm do bram na płaskownik 5 mm; rolka łożyskowana 68×20 mm do teownika T; rolka do wózków bramowych 150 kg.

Zapewnia prosty montaż, trwałe prowadzenie i przewidywalną pracę skrzydła. Dla sklepów technicznych i monterów to pewny, ustandaryzowany element MetalKraft, który skraca czas serwisu i ogranicza reklamacje.

Instrukcja użytkowania:
1) Przygotowanie: Zabezpieczyć skrzydło bramy przed ruchem. Oczyścić prowadnicę (płaskownik/teownik T) z zabrudzeń, korozji i zadziorów. Sprawdzić kompatybilność: rowek H 5,9 mm pasuje do płaskownika 4–5 mm.
2) Montaż rolki: Umieścić rolkę w uchwycie/wózku zgodnie z kierunkiem toczenia. Przełożyć śrubę M10x55 mm przez gniazdo i rolkę. Zastosować odpowiednią nakrętkę i podkładkę (jeśli przewiduje system).
3) Dokręcanie: Dokręcić połączenie M10 równomiernie, bez powodowania nadmiernego oporu toczenia. Stosować moment zalecany przez producenta systemu bramowego. Zabezpieczyć połączenie (np. nakrętka samohamowna/kontrująca).
4) Test: Ręcznie przesunąć bramę, sprawdzając płynność, brak bicia i hałasu. Skorygować ustawienie, jeśli rolka nie prowadzi osiowo po płaskowniku/teowniku.
5) Eksploatacja i serwis: Okresowo kontrolować zużycie rowka i stan łożyska, czyszczenie toru jazdy oraz dokręcenie śrub M10. Wymienić rolkę przy luzach, korozji, pęknięciach lub głośnej pracy. Nie przekraczać obciążenia 150 kg na rolkę; dobrać liczbę rolek do masy bramy.
