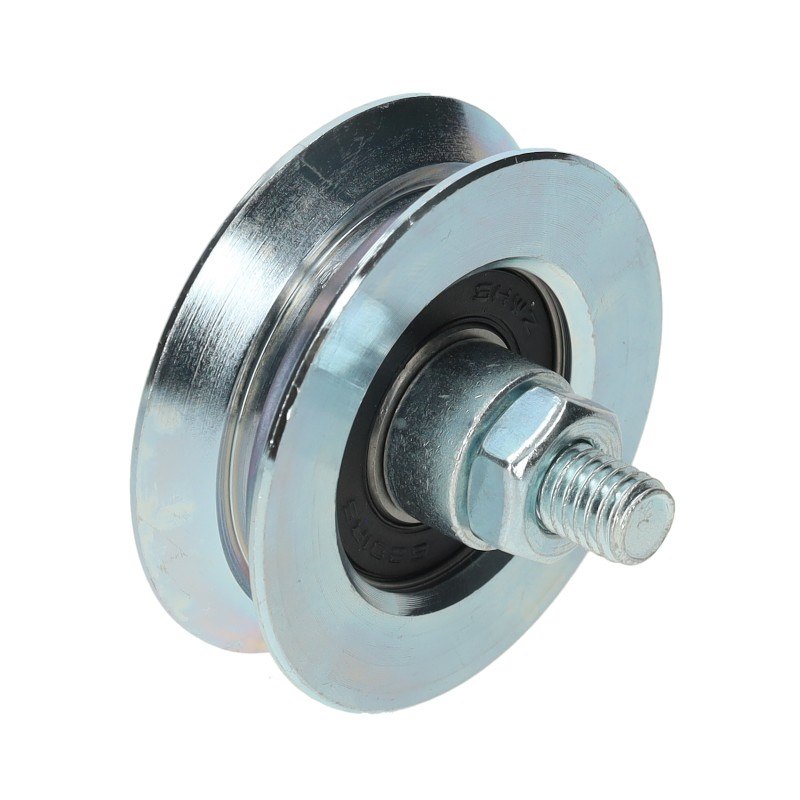

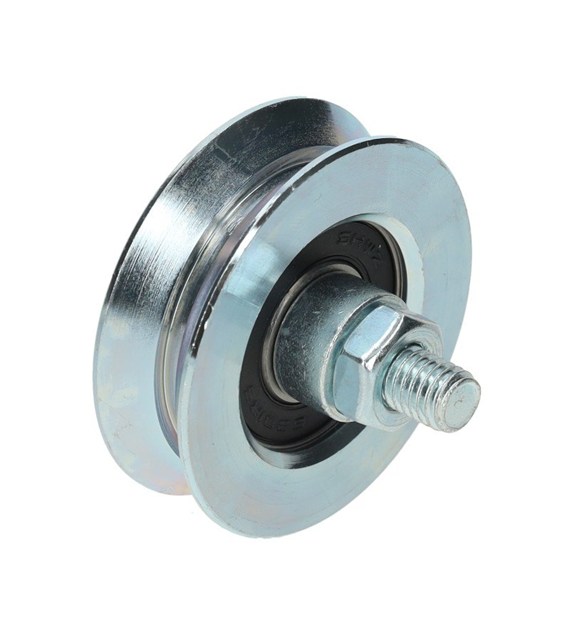

Rolka jezdna Y 88mm bramy przesuwnej na kątownik

Szczegóły produktu

Symbol RBR07
Stan DUŻY
Grupa XL
W kartonie 30.0000
Jednostka podstawowa szt

Ceny

Cena netto
23,43 PLN /szt

Cena brutto
28,82 PLN /szt

Opis


Rolka jezdna Y 88mm bramy przesuwnej na kątownik

Opis:
Rolka jezdna Y/V 88 mm MetalKraft do bramy przesuwnej na kątownik to łożyskowany element toczny przeznaczony do prowadzenia skrzydeł bram po szynie kątowej (kątowniku) montowanej na podłożu lub do bram podwieszanych. Rowek w kształcie litery Y (V) o kącie 92° zapewnia stabilne oparcie na krawędzi kątownika, a szerokość rolki 20 mm i szerokość rowka 4,5 mm ułatwiają dopasowanie do popularnych profili prowadzących. Rolka jest ocynkowana, dostarczana z śrubą montażową M16x60 i wyposażona w pojedyncze łożysko, co ogranicza opory toczenia i wspiera płynną pracę bramy. Nośność do 250 kg na rolkę pozwala na zastosowania w bramach przydomowych i przemysłowych. Produkt pod marką MetalKraft, kod RBR07, kompatybilny z prowadnicami kątowymi 90°. Rozwiązuje typowe problemy takie jak głośny, nierówny przesuw, zacinanie na łączeniach toru czy przyspieszone zużycie rolek o niewłaściwym profilu. Sprawdza się przy wymianie zużytej rolki w istniejącej bramie oraz podczas budowy nowej konstrukcji opartej o szynę kątową.
Bezpieczeństwo użytkowania: element pracuje pod obciążeniem i w ruchu – istnieje ryzyko przycięcia palców w strefie rolki i toru; montaż i regulacje należy wykonywać przy zablokowanym skrzydle bramy i w rękawicach ochronnych. Nie przekraczać dopuszczalnego obciążenia 250 kg na rolkę i używać wyłącznie na stabilnym, prostym kątowniku o nienaruszonej krawędzi. Po montażu kontrolować dokręcenie śruby M16 i luz łożyska; nie eksploatować bramy z uszkodzonym torem lub rolką. W instalacjach z napędem automatycznym wykonać test ręczny i test sił po każdej ingerencji serwisowej.

Wymiary:
- Średnica rolki: 88 mm
- Szerokość rolki: 20 mm
- Szerokość rowka: 4,5 mm
- Kąt nacięcia rowka (profil Y/V): 92°
- Śruba mocująca: M16 x 60 mm

Cechy:
- Profil rowka Y/V 92° dopasowany do prowadnic z kątownika 90°, stabilne prowadzenie na krawędzi.
- Łożyskowanie pojedyncze – płynny przesuw i mniejsze opory toczenia.
- Ocynkowana powierzchnia – podwyższona odporność na korozję w warunkach zewnętrznych.
- Nośność dopuszczalna 250 kg na rolkę – możliwość pracy w cięższych skrzydłach.
- Śruba montażowa M16x60 w komplecie – szybszy montaż i serwis.
- Kompatybilność z bramami przesuwnymi na szynie ziemnej (kątownik) oraz z bramami podwieszanymi.
- Marka MetalKraft – spójna specyfikacja i wymiary w ramach serii komponentów.
- Praktyczne rozwiązywanie problemów: eliminacja stuków i zacięć, poprawa prowadzenia na zniszczonych odcinkach kątownika (przy zachowaniu progu bezpieczeństwa), redukcja hałasu wynikającego z niedopasowanego profilu rolki.

Parametry:
- Kod Produktu: RBR07
- Marka: MetalKraft
- Producent: XL-TOOLS Poland
- Jednostka miary: szt
- Waga produktu: 0,813 kg
- Kod Kreskowy EAN13: 5903347003992
- Wymiary: średnica rolki 88 mm; szerokość rolki 20 mm; szerokość rowka 4,5 mm; kąt nacięcia 92°; śruba M16x60
- Materiał/wykończenie: stal ocynkowana
- Typ łożyskowania: pojedyncze łożysko
- Dopuszczalne obciążenie: 250 kg na rolkę
- Przeznaczenie toru: kątownik/prowadnica kątowa 90°, bramy przesuwne i podwieszane

Zastosowanie:
- Prowadzenie skrzydeł bram przesuwnych po szynie z kątownika w ogrodzeniach przydomowych, przemysłowych i magazynowych.
- Modernizacja i serwis istniejących bram – wymiana zużytych rolek na profil Y/V 92°.
- Zabudowy z bramami podwieszanymi wymagającymi prowadzenia po profilu kątowym.
Produkt MetalKraft wpisuje się w potrzeby instalatorów oraz użytkowników końcowych poszukujących rolki do kątownika o średnicy 88 mm i wysokiej nośności. Spójne wymiary i dołączona śruba montażowa ułatwiają szybki montaż i przewidywalny efekt pracy bramy.

Instrukcja użytkowania:
1) Przygotowanie: zweryfikować zgodność wymiarów rolki (88 x 20 mm), profilu rowka Y/V 92° i szerokości rowka 4,5 mm z zastosowanym kątownikiem prowadzącym. Zablokować bramę w pozycji serwisowej.
2) Demontaż starej rolki: odciążyć skrzydło na czas wymiany, usunąć zabezpieczenia gwintu i wykręcić element mocujący.
3) Montaż nowej rolki: osadzić rolkę MetalKraft na miejscu pracy rowkiem na krawędzi kątownika. Włożyć śrubę M16x60, zastosować odpowiednią podkładkę/nakrętkę (jeśli wymagane konstrukcyjnie) i dokręcić po osi, zapewniając swobodny obrót łożyska bez nadmiernego luzu. Połączenie zabezpieczyć przed samoodkręceniem.
4) Kontrola pracy: przesunąć bramę ręcznie po całym zakresie, sprawdzając równomierność toczenia, brak ocierania i stabilność na kątowniku. W razie potrzeby skorygować położenie.
5) Eksploatacja i serwis: nie przekraczać obciążenia 250 kg na rolkę. Utrzymywać tor z kątownika w czystości (piasek i drobiny skracają żywotność). Okresowo kontrolować dokręcenie, stan ocynku i luz łożyska; wymieniać rolkę przy wyczuwalnym biciu, spłaszczeniach bieżni lub hałasie łożyska. W instalacjach z napędem wykonać testy sił po serwisie.
