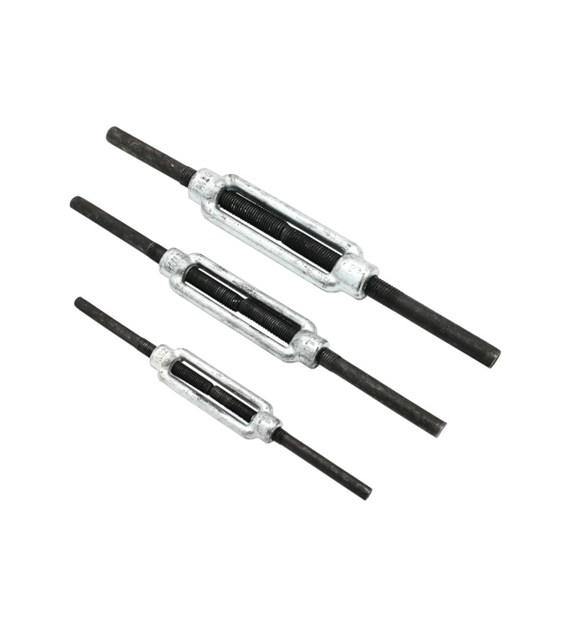

Śruba rzymska DIN1480 do spawania 20mm

Szczegóły produktu

Symbol SRIX20
Stan DUŻY
Grupa XP
W opakowaniu 5.0000
W kartonie 15.0000
Min. do zamówienia 5.0000
Jednostka podstawowa szt

Ceny

Cena netto
20,88 PLN /szt

Cena brutto
25,68 PLN /szt

Opis


Śruba rzymska DIN1480 do spawania 20mm

Opis:
Śruba rzymska DIN 1480 do spawania 20 mm XL-TOOLS (kod SRIX20) to regulowany element napinający przeznaczony do precyzyjnego naciągu lin, linek stalowych i przewodów odciągowych w instalacjach stałych. Konstrukcja obejmuje korpus ze stali węglowej z ocynkiem elektrolitycznym oraz proste końcówki – pręty czarne przystosowane do trwałego zaspawania do konstrukcji. Rozwiązanie typu „do spawania” pozwala zintegrować napinacz bez użycia dodatkowych łączników, co upraszcza montaż w aplikacjach, gdzie wymagane jest sztywne połączenie i możliwość późniejszej regulacji napięcia. Śruba rzymska w standardzie DIN 1480 pracuje na dwóch przeciwbieżnych gwintach, co umożliwia szybkie skracanie lub wydłużanie zestawu przez obrót korpusu bez konieczności demontażu końcówek.

Element jest dedykowany do zastosowań technicznych wokół domu, w infrastrukturze lekkiej oraz w projektach przemysłowych, m.in. przy balustradach linkowych, odciągach masztów, napinaniu plandek i osłon przeciwsłonecznych, w bramach i ogrodzeniach, a także w lekkich konstrukcjach stalowych. Dzięki zgodności z DIN 1480 oraz średnicy gwintu M20 produkt zapewnia powtarzalność parametrów i kompatybilność z typowymi wymaganiami projektowymi. Zastosowany ocynk galwaniczny (elektrolityczny) ogranicza ryzyko korozji w warunkach zewnętrznych, a końcówki z materiału czarnego umożliwiają wykonanie trwałych, pewnych spoin w miejscu montażu. To praktyczne rozwiązanie dla zespołów montażowych i serwisu, ułatwiające późniejszą regulację naciągu po sezonowych zmianach obciążenia lub temperatury.

Wymiary
- Średnica gwintu: M20
- Średnica materiału nienagwintowanego trzpienia (końcówki do spawania): 18,2 mm

Cechy:
- Norma DIN 1480: standard wykonania i pracy na gwintach przeciwbieżnych, pozwalający na płynną regulację naciągu bez rozpinania układu.
- Wersja do spawania: proste, czarne końcówki przeznaczone do zaspawania, co eliminuje potrzebę stosowania dodatkowych uchwytów oczkowych czy widełkowych.
- Materiały dobrane do funkcji: korpus ze stali węglowej (C45), końcówki spawalne z materiału C15 – zestaw łączy wytrzymałość z dobrą spawalnością.
- Zabezpieczenie antykorozyjne: ocynk elektrolityczny/galwaniczny na korpusie zwiększa odporność na korozję w typowych warunkach eksploatacji zewnętrznej.
- Wysoka nośność graniczna: siła niszcząca 142 kN (~9662,83 kg), co pozwala na bezpieczne zaprojektowanie układu przy zastosowaniu odpowiednich współczynników bezpieczeństwa.
- Precyzja regulacji: drobnozwojny gwint M20 umożliwia dokładne ustawienie naciągu w linach stalowych, linkach polipropylenowych i przewodach odciągowych.
- Przewidywalne serwisowanie: możliwość kompensacji luzów powstałych wskutek pracy, wydłużeń materiałów czy działania wiatru i temperatury.
- Marka XL-TOOLS: spójna specyfikacja, łatwe dobieranie elementów w ramach jednej linii produktowej XL-TOOLS do zastosowań montażowych i ślusarskich.

Parametry:
- Kod Produktu: SRIX20
- Marka: XL-TOOLS
- Producent: XL-TOOLS Poland
- Jednostka miary: szt
- Waga produktu (deklarowana): 1,54 kg
- Masa jednostkowa wg danych technicznych: 1,63 kg
- Norma wykonania: DIN 1480
- Typ końcówek: proste, czarne do zaspawania
- Materiał korpusu: stal C45
- Materiał końcówek: stal C15
- Zabezpieczenie antykorozyjne: ocynk elektrolityczny (galwaniczny)
- Średnica gwintu: M20
- Średnica materiału nienagwintowanego trzpienia: 18,2 mm
- Siła niszcząca: 142 kN (~9662,83 kg)
- Kod Kreskowy EAN13: 5903347042878
- Cena dotyczy: 1 sztuki

Zastosowanie:
Napinanie i regulacja naciągu linek stalowych w balustradach i barierkach, stabilizacja odciągów masztów oraz konstrukcji lekkich, naciąg plandek i osłon przeciwsłonecznych na tarasach i w ogrodach, kompensacja ugięć w bramach przesuwnych oraz furtkach, a także regulacja cięgien w zabudowach magazynowych i warsztatowych. Produkt rozwiązuje typowe problemy eksploatacyjne, takie jak: opadanie osłon i żagli ogrodowych pod wpływem wiatru, luzowanie przewodów odciągowych po zmianach temperatury, konieczność korekty naciągu linek poręczowych po pierwszym okresie pracy oraz potrzeba dokładnej regulacji bez demontażu układu. Śruba rzymska XL-TOOLS w wersji do spawania sprawdza się tam, gdzie liczy się trwałe zamocowanie i stały dostęp do regulacji naciągu za pomocą obrotu korpusu.

Dobrze dobrany napinacz M20 XL-TOOLS ułatwia montaż oraz późniejsze przeglądy techniczne, zwiększając przewidywalność pracy całej instalacji. Rozwiązanie łączy prostotę montażu z funkcjonalnością regulacji, co skraca czas uruchomienia i serwisu.

Korzyści z użytkowania:
- Precyzyjna regulacja naciągu bez rozpinania układu
- Trwałe, spawalne zakończenia umożliwiające integralne połączenie z konstrukcją
- Ograniczenie korozji dzięki ocynkowi elektrolitycznemu
- Uniwersalność zastosowań: linki stalowe, przewody odciągowe, plandeki, osłony
- Wysoka rezerwa wytrzymałościowa (142 kN) do projektowania z marginesem bezpieczeństwa
- Szybszy montaż i prostszy serwis okresowy
- Standaryzacja według DIN 1480 ułatwia dobór i wymianę elementów
- Spójność specyfikacji w ramach linii produktów XL-TOOLS

Instrukcja użytkowania:
- Przygotowanie: sprawdzić kompatybilność średnicy M20 z projektem. Oczyścić i odtłuścić miejsca spawania końcówek. Zapewnić kwalifikacje spawalnicze odpowiednie do stali C15/C45.
- Spawanie końcówek: ustawić końcówki w docelowej pozycji względem konstrukcji, zachowując współosiowość. Wykonać spoiny zgodnie z dobraną technologią (WPS), kontrolując odkształcenia i ochronę przed odpryskami.
- Montaż roboczy: po ostygnięciu spoin wkręcić końcówki w korpus śruby rzymskiej. Ustawić wstępny naciąg przez obrót korpusu; gwinty lewy/prawy umożliwiają wydłużanie/skracaniew sposób płynny.
- Regulacja: dociągać do uzyskania wymaganego naciągu układu, kontrolując prostoliniowość przewodów i równomierne rozłożenie sił. W razie potrzeby zastosować smar na gwintach w celu ułatwienia pracy i ochrony przed zapieczeniem.
- Zabezpieczenie: po ustawieniu naciągu zabezpieczyć pozycję przed samoczynnym odkręceniem odpowiednimi środkami przewidzianymi w projekcie.
- Eksploatacja: okresowo kontrolować naciąg i stan powłoki ocynkowanej; w razie luzów skorygować ustawienie przez obrót korpusu. Nie przekraczać dopuszczalnych obciążeń przyjętych w obliczeniach projektowych.
