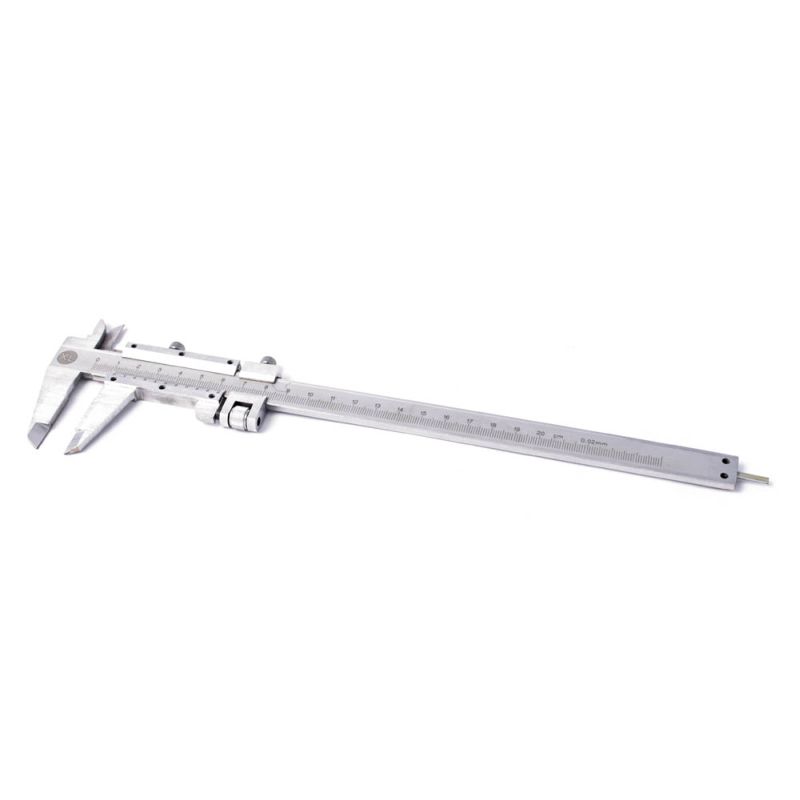

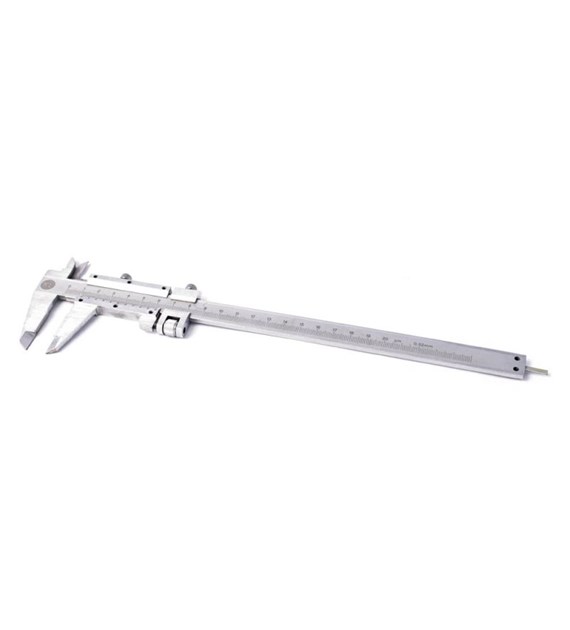

Suwmiarka 200mm /0.02
Opis:
Suwmiarka 200 mm XL-TOOLS to metalowe narzędzie pomiarowe do precyzyjnych pomiarów zewnętrznych, wewnętrznych, głębokości i stopnia. Analogowa skala z noniuszem zapewnia odczyt z dokładnością 0,02 mm, co pozwala kontrolować tolerancje elementów w warsztacie, produkcji i serwisie. Konstrukcja oparta na stałej i ruchomej szczęce oraz pręcie głębokościomierza umożliwia szybkie i powtarzalne pomiary wielu detali. Przykładowe problemy rozwiązywane przez produkt: sprawdzenie średnicy wałka przed montażem łożyska, kontrola grubości płyty lub profilu, weryfikacja głębokości otworu pod gwint, porównanie wymiaru detalu do dokumentacji technicznej. XL-TOOLS sprawdza się w metalurgii, obróbce skrawaniem, stolarstwie i pracach instalacyjnych, gdy wymagana jest stabilność i powtarzalność pomiaru. Precyzja 0,02 mm w praktycznym formacie 200 mm – solidny wybór do kontroli wymiarów w warsztacie i na produkcji.
Wymiary:
- Zakres pomiarowy: 0–200 mm
- Dokładność pomiaru/odczytu: 0,02 mm
Cechy:
- Metalowa konstrukcja zapewniająca sztywność i odporność na zużycie podczas pracy warsztatowej.
- Skala analogowa z noniuszem 0,02 mm do precyzyjnych odczytów bez zasilania i elektroniki.
- Pomiar 4 funkcji: wymiary zewnętrzne, wewnętrzne, głębokość oraz stopień (schodek).
- Ruchoma szczęka z płynnym przesuwem po prowadnicy ułatwia szybkie ustawienie na wymiarze.
- Śruba blokująca pozwala unieruchomić suwak i stabilnie przenieść wynik pomiaru.
- Czytelne oznaczenia skali w milimetrach ułatwiają kontrolę tolerancji elementów.
- Pręt głębokościomierza do pomiaru otworów i kanałów.
- Rozwiązanie bezawaryjne w środowiskach, gdzie nie sprawdzają się elektroniczne przyrządy (brak baterii, odporność na zakłócenia).
- XL-TOOLS – spójny standard narzędziowy w warsztacie i na liniach montażowych.
Parametry:
- Kod Produktu: 15200
- Marka: XL-TOOLS
- Producent: XL-TOOLS Poland
- Jednostka miary: szt
- Waga produktu: 0,41 kg
- Kod kreskowy EAN13: 5907630101754
- Zakres pomiarowy: 0–200 mm
- Dokładność pomiaru: 0,02 mm
- Typ: suwmiarka noniuszowa (analogowa)
- Materiał: metal
- Funkcje pomiarowe: zewnętrzne, wewnętrzne, głębokość, stopień
- Elementy regulacji: śruba zaciskowa (blokada suwaka)
- Odczyt skali: milimetry
Zastosowanie:
Kontrola wymiarów detali metalowych i drewnianych, dobór elementów pasowanych (tuleje, łożyska, sworznie), pomiar grubości profili i płyt, weryfikacja średnicy otworów i głębokości nawierceń, ustawianie narzędzi i przyrządów w pracach serwisowych i montażowych. Praktyczne w warsztatach ślusarskich, tokarskich, stolarskich oraz w kontroli jakości na produkcji. Przykłady: sprawdzenie, czy wałek 20 mm mieści się w tolerancji, kontrola czy otwór pod gwint M6 ma odpowiednią głębokość, pomiar grubości okleiny oraz elementów meblowych, weryfikacja stopnia schodka w złączach.
XL-TOOLS Suwmiarka 200 mm z dokładnością 0,02 mm łączy prostotę konstrukcji z precyzją potrzebną w codziennej kontroli wymiarów. Stabilne prowadzenie i blokada pomiaru podnoszą powtarzalność wyników, co ułatwia decyzje montażowe i kontrolne.
Instrukcja użytkowania:
- Przygotowanie: Oczyścić szczęki i mierzony detal z opiłków i zanieczyszczeń. Zamknąć szczęki i sprawdzić pozycję zera; w razie potrzeby skorygować odczyt przez dociśnięcie szczęk do pełnego kontaktu.
- Pomiar zewnętrzny: Rozsunąć szczęki, ułożyć detal między płaszczyznami pomiarowymi, domknąć do lekkiego kontaktu bez nadmiernego docisku. Zablokować suwak śrubą i odczytać wymiar z noniusza.
- Pomiar wewnętrzny: Użyć wewnętrznych krawędzi szczęk, rozsunąć do kontaktu ze ściankami otworu, ustabilizować i odczytać wynik.
- Pomiar głębokości: Oprzeć stopę suwmiarki na krawędzi otworu, wysunąć pręt głębokościomierza do dna, zablokować i odczytać.
- Pomiar stopnia (schodka): Oprzeć czoło szczęki na wyższej powierzchni i dosunąć suwak do niższego poziomu, następnie odczytać różnicę.
- Dobre praktyki: Unikać nadmiernego docisku szczęk. Po zakończeniu pracy oczyścić i osuszyć narzędzie, przechowywać w suchym miejscu z domkniętymi szczękami. Nie używać jako cyrkla ani do trasowania twardych powierzchni.
