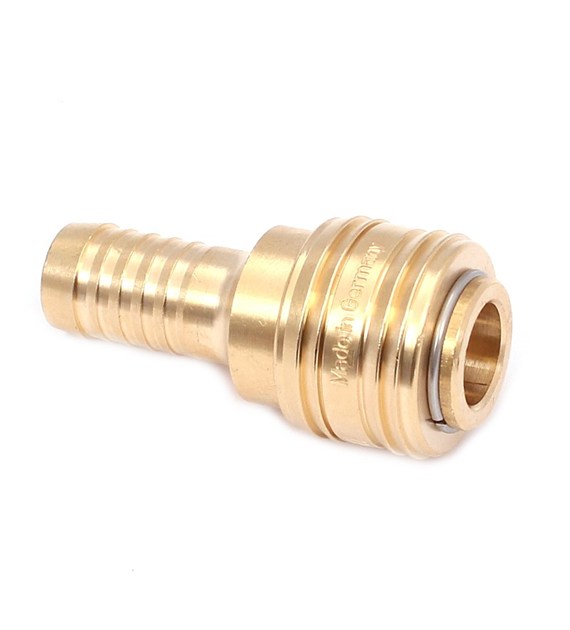

Szybkozłącze pneum. gniazdo 10mm mosiądz
Opis:
Szybkozłącze pneumatyczne – gniazdo na wąż 10 mm w standardzie DN 7,2, wykonane z mosiądzu MS 58 (gładki/niklowany), to praktyczny element przyłączy sprężonego powietrza w warsztatach, serwisach i zakładach produkcyjnych. Rozwiązanie obejmuje króciec do bezpośredniego nasunięcia przewodu o średnicy 10 mm oraz zawór jednostronnie odcinający, który po rozłączeniu automatycznie zamyka przepływ medium po stronie gniazda. Umożliwia to bezpieczne i szybkie zmiany narzędzi przy zachowaniu porządku na stanowisku pracy i minimalizacji strat powietrza. Konstrukcja obsługiwana jedną ręką skraca przestoje i ułatwia pracę w ciasnych przestrzeniach.
Standard DN 7,2 jest szeroko stosowany i kompatybilny z systemami PARKER/RECTUS Seria 25/26 oraz CEJN 320. Dzięki temu gniazdo może współpracować z istniejącymi wtykami o tym samym standardzie bez konieczności wymiany całej instalacji. To praktyczny wybór dla firm standaryzujących szybkozłącza pneumatyczne w parku maszynowym oraz dla dystrybutorów, którzy potrzebują uniwersalnego asortymentu o przewidywalnych parametrach i pewnej zamienności.
Korpus z mosiądzu i elementy stalowe ze stali szlachetnej (DIN 1.4310, 1.4305) zapewniają dobrą odporność na korozję i stabilność wymiarową, a uszczelnienia z NBR (Perbunan) gwarantują szczelność w typowych warunkach pracy sprężonego powietrza. Zakres temperatur od -20°C do +100°C oraz ciśnienie robocze do 35 bar umożliwiają stosowanie gniazda w zróżnicowanych środowiskach – od chłodnych, magazynowych po nagrzane strefy przy urządzeniach. Maksymalna przepustowość 1100 l/min wspiera zasilanie szerokiej gamy narzędzi pneumatycznych o średnich wymaganiach przepływowych.
Marka LUDECKE Germany jest wielokrotnie poszukiwana przez użytkowników ze względu na spójność standardów i kompatybilność ze znanymi systemami szybkozłączy. Właśnie dlatego to gniazdo, mimo produkcji wskazanej poniżej, zostało zaprojektowane tak, by odpowiadać wymaganiom użytkowników przyzwyczajonych do rozwiązań LUDECKE Germany i oczekujących przewidywalnego łączenia w standardzie DN 7,2. Funkcja jednostronnego odcięcia, prosta obsługa i trwałe materiały minimalizują typowe problemy: nieszczelności, niekompatybilność wtyków, spadki ciśnienia podczas przepięć oraz ryzyko niekontrolowanego upustu powietrza.
Wymiary:
- Średnica króćca na wąż: 10 mm (do przewodów elastycznych 10 mm)
- Standard szybkozłącza: DN 7,2 (profil kompatybilny z PARKER/RECTUS 25/26, CEJN 320)
Cechy:
- Zawór jednostronnie odcinający: automatycznie zamyka przepływ po stronie gniazda po rozłączeniu, ograniczając ubytek powietrza i zwiększając bezpieczeństwo.
- Obsługa jedną ręką: szybkie i intuicyjne łączenie/rozłączanie, przydatne w intensywnych cyklach pracy i trudno dostępnych miejscach.
- Króciec na wąż 10 mm: szybki montaż na standardowych przewodach pneumatycznych bez konieczności stosowania gwintowanych złączek pośrednich.
- Materiały przemysłowe: korpus i elementy z mosiądzu MS 58 (gładki/niklowany), elementy sprężyste i blokujące ze stali szlachetnej (DIN 1.4310) oraz nierdzewnej (1.4305), co zwiększa trwałość i odporność na korozję.
- Uszczelnienie NBR (Perbunan): stabilna szczelność w typowych zakresach temperatur i z powietrzem sprężonym; na zamówienie możliwe warianty EPDM/FKM dla specyficznych mediów.
- Wysoka przepustowość: do 1100 l/min, co ogranicza spadki ciśnienia w instalacji i wspiera wydajność narzędzi.
- Szeroki zakres pracy: temperatura od -20°C do +100°C i ciśnienie robocze do 35 bar dla zróżnicowanych warunków eksploatacji.
- Kompatybilność systemowa: współpraca z Parker/Rectus Seria 25/26 oraz CEJN 320 ułatwia integrację w istniejących instalacjach i flotach narzędzi.
- Spójność standardu LUDECKE Germany: produkt odpowiada popularnym rozwiązaniom rynkowym, co ułatwia dobór i serwis.
Parametry:
- Kod Produktu: SGM10
- Marka: LUDECKE Germany
- Producent: XL-TOOLS Poland
- Jednostka miary: szt
- Waga: 0,071 kg
- Kod Kreskowy EAN13: 5907630123114
- Ciśnienie robocze: do 35 bar
- Temperatura pracy: -20°C do +100°C
- Maksymalna przepustowość: 1100 l/min
- Medium: powietrze sprężone i inne zgodne media (dobór uszczelnień według medium)
- Uszczelnienie: NBR (Perbunan); opcjonalnie na zamówienie EPDM/FKM
- Materiały: mosiądz MS 58 (gładki/niklowany), stal szlachetna DIN 1.4310 (sprężyny, pierścienie, kulki), stal nierdzewna 1.4305 (kołki), wtyk kompatybilny mosiądz MS 58 lub stal ocynkowana pasywowana na żółto (bez chromu VI)
- Standard/profil: DN 7,2
- Odpowiedniki/kompatybilność: PARKER/RECTUS Typ 25/26, CEJN 320
Zastosowanie:
Gniazdo szybkozłączne DN 7,2 na wąż 10 mm znajduje zastosowanie w liniach sprężonego powietrza w warsztatach, serwisach samochodowych, produkcji, montażu, lakiernictwie oraz przy narzędziach ręcznych – np. kluczach udarowych, szlifierkach, wiertarkach, przedmuchach i pistoletach do malowania. W praktyce rozwiązuje problemy częstych przepięć narzędzi (obsługa jedną ręką), nieszczelności podczas rozłączania (zawór jednostronnie odcinający), niekompatybilności z popularnymi systemami (profil DN 7,2 zgodny z Parker/Rectus 25/26, CEJN 320) oraz spadków wydajności wynikających z ograniczonego przepływu (do 1100 l/min). Szeroki zakres temperatur i odporna konstrukcja z mosiądzu wspierają pracę zarówno w chłodnych magazynach, jak i w pobliżu urządzeń emitujących ciepło. Marka LUDECKE Germany pojawia się często w wymaganiach zakupowych, a zgodność standardu ułatwia kompletowanie osprzętu w modelu B2B2C.
Solidne wykonanie i kompatybilność systemowa sprawiają, że gniazdo sprawdza się jako uniwersalny element dla dystrybutorów i sklepów branżowych, a także jako pewny wybór dla końcowego użytkownika oczekującego prostego i bezpiecznego łączenia przewodów pneumatycznych.
Korzyści z użytkowania:
- Szybsza zmiana narzędzi dzięki obsłudze jedną ręką
- Mniejsze straty powietrza i większe bezpieczeństwo dzięki zaworowi jednostronnemu
- Uniwersalność montażu na przewodzie 10 mm bez przejściówek gwintowych
- Wysoka kompatybilność z systemami Parker/Rectus 25/26 oraz CEJN 320
- Stabilna szczelność dzięki uszczelnieniom NBR i dopasowanym tolerancjom
- Mniejsza podatność na korozję dzięki materiałom mosiężnym i stalom szlachetnym
- Wydajny przepływ do 1100 l/min ograniczający spadki ciśnienia
- Szersze okno temperaturowe pracy: od -20°C do +100°C
Instrukcja użytkowania:
- Dobór przewodu: stosować przewód elastyczny o średnicy wewnętrznej 10 mm, kompatybilny z medium (powietrze sprężone) i zakresem temperatur.
- Montaż na wąż: nasunąć przewód na króciec gniazda do oporu; zabezpieczyć odpowiednią opaską zaciskową lub tuleją zaciskową dobraną do średnicy i ciśnienia roboczego.
- Podłączenie do instalacji: wtyk (plug) w standardzie DN 7,2 wsunąć do gniazda aż do wyraźnego zablokowania mechanizmu; sprawdzić szczelność przy roboczym ciśnieniu.
- Rozłączanie: odciągnąć tuleję gniazda jedną ręką i wycofać wtyk; zawór jednostronny zamknie przepływ po stronie gniazda.
- Eksploatacja: okresowo kontrolować stan uszczelnień i czystość mechanizmu; unikać zanieczyszczeń stałych w medium; w razie pracy z innymi mediami niż powietrze dobrać odpowiedni materiał uszczelnień (np. EPDM/FKM).
- Bezpieczeństwo: przed pracami serwisowymi zredukować ciśnienie w przewodzie; stosować dopuszczalne wartości ciśnienia i temperatury zgodnie z parametrami produktu.
