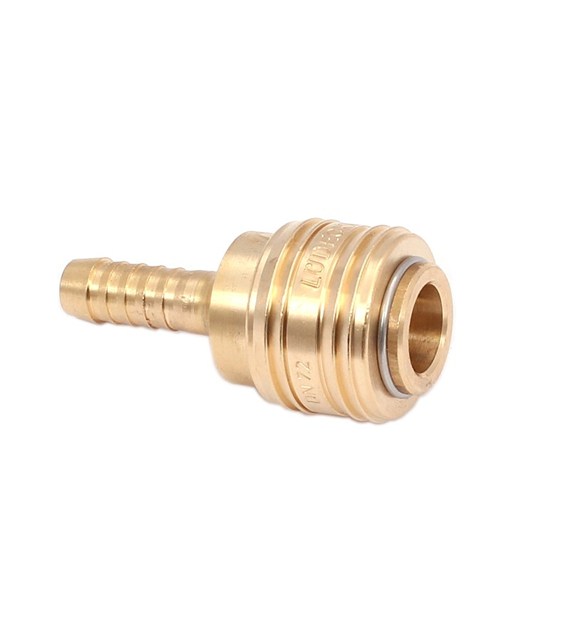

Szybkozłącze pneum. gniazdo 8mm mosiądz
Opis:
Szybkozłącze pneumatyczne – gniazdo na wąż 8 mm, wykonane z mosiądzu MS58, to element przyłączeniowy przeznaczony do szybkiego i bezpiecznego łączenia przewodów sprężonego powietrza oraz urządzeń pneumatycznych. Konstrukcja w standardzie DN 7,2 z jednostronnym zaworem odcinającym umożliwia rozłączenie instalacji pod ciśnieniem po stronie narzędzia, ograniczając niekontrolowany wypływ medium i poprawiając bezpieczeństwo serwisowe. Produkt jest kompatybilny wymiarowo i funkcjonalnie z systemami PARKER/RECTUS Seria 25/26 oraz CEJN 320, co ułatwia integrację w mieszanych instalacjach. Rozwiązanie marki LUDECKE Germany pozwala na obsługę jedną ręką dzięki tulei odłączającej i precyzyjnej geometrii zatrzasku, co skraca przestoje i usprawnia pracę na stanowisku.
Korpus, zawór oraz elementy przyłączeniowe wykonano z mosiądzu MS58 (gładki lub niklowany w zależności od wariantu), a elementy sprężyste ze stali nierdzewnej DIN 1.4310. Kołki ze stali 1.4305 i kulki ze stali szlachetnej zapewniają powtarzalność pracy mechanizmu i odporność na zużycie. Uszczelnienie bazowe wykorzystuje Perbunan (NBR), preferowany w aplikacjach z powietrzem sprężonym; na zamówienie możliwe są inne elastomery (EPDM/FKM) dla specyficznych mediów i zakresów temperatur. Maksymalne ciśnienie robocze wynosi 35 bar, a zakres temperatur eksploatacyjnych od -20 do +100°C, co umożliwia pracę zarówno w warunkach warsztatowych, jak i przemysłowych, w tym w chłodniejszych strefach hali czy w aplikacjach o podwyższonej temperaturze otoczenia.
Gniazdo szybkozłącza do węża 8 mm rozwiązuje typowe problemy eksploatacyjne: zmniejsza ryzyko upuszczenia narzędzia przy rozpinaniu przewodu (zawór jednostronny), ogranicza nieszczelności dzięki dopasowanym uszczelnieniom i precyzyjnemu gniazdu kulkowemu, a także pozwala na szybkie przepięcie narzędzi bez użycia dodatkowych narzędzi. W instalacjach, gdzie stosowane są komponenty różnych producentów, pełna zgodność z seriami Parker Rectus 25/26 i CEJN 320 pozwala uniknąć wymiany całych odcinków przewodów. Złącze osiąga przepływ do 1100 l/min, co wystarcza dla szerokiej gamy narzędzi pneumatycznych o średnim poborze powietrza, takich jak klucze udarowe małej i średniej mocy, szlifierki, wiertarki czy pistolety przedmuchowe.
W środowiskach narażonych na wilgoć i zanieczyszczenia, zastosowane materiały (mosiądz i stale nierdzewne) ograniczają ryzyko korozji i zapiekania mechanizmu, a prosta konstrukcja ułatwia utrzymanie. Rozwiązanie marki LUDECKE Germany sprawdza się w serwisach, warsztatach, na liniach montażowych oraz w instalacjach kompresorowych w firmach produkcyjnych i usługowych. To solidne, informacyjno-techniczne gniazdo szybkozłączne do węża 8 mm dla użytkowników poszukujących kompatybilności DN 7,2, przewidywalnej pracy zaworu i stabilnych parametrów przepływowych.
Wymiary:
- Średnica króćca do węża: 8 mm (na wąż o średnicy wewnętrznej 8 mm)
- Średnica znamionowa przepływu: DN 7,2
Cechy:
- Jednostronny zawór odcinający w gnieździe zapewniający kontrolowane rozłączanie bez gwałtownego wyrzutu medium po stronie narzędzia.
- Obsługa jedną ręką dzięki tulei odłączającej i stabilnemu mechanizmowi kulkowemu.
- Kompatybilność wymiarowa: PARKER/RECTUS Seria 25/26 oraz CEJN 320, ułatwiająca łączenie z istniejącymi instalacjami.
- Materiały odporne na korozję: korpus i elementy zaworowe z mosiądzu MS58 (gładki/niklowany), elementy sprężyste ze stali nierdzewnej DIN 1.4310, kołki 1.4305.
- Uszczelnienie Perbunan (NBR) zapewniające szczelność w typowych aplikacjach powietrznych; opcjonalnie EPDM/FKM na zamówienie.
- Zakres temperatur pracy -20…+100°C pozwalający na użytkowanie w zróżnicowanych warunkach otoczenia.
- Przepływ do 1100 l/min odpowiedni dla większości narzędzi o średnim zapotrzebowaniu na powietrze.
- Maksymalne ciśnienie robocze 35 bar, zapewniające zapas wytrzymałości w instalacjach sprężonego powietrza.
- Wykonanie w standardzie DN 7,2, popularnym w serwisach i przemyśle lekkim.
Parametry:
- Kod Produktu: SGM08
- Marka: LUDECKE Germany
- Producent: XL-TOOLS Poland
- Jednostka miary: szt
- Waga: 0,069 kg
- Kod Kreskowy EAN13: 5907630123220
- Typ: szybkozłącze pneumatyczne – gniazdo
- Przyłącze: króciec do węża 8 mm
- Standard/seria: DN 7,2
- Kompatybilność: PARKER/RECTUS Typ 25/26, CEJN 320
- Ciśnienie robocze: do 35 bar
- Temperatura pracy: -20°C do +100°C
- Medium robocze: powietrze i inne media (zgodnie z kompatybilnością materiałową)
- Maksymalna przepustowość: 1100 l/min
- Uszczelnienia: Perbunan (NBR); opcjonalnie EPDM/FKM na zamówienie
- Materiał korpusu/zaworu/tulei: mosiądz MS58 gładki/niklowany
- Sprężyna/pierścień/kulki: stal szlachetna DIN 1.4310
- Kołki: stal nierdzewna 1.4305
- Wtyk współpracujący: zgodny z DN 7,2 (Parker/Rectus 25/26, CEJN 320)
- Wymiary: króciec 8 mm; DN 7,2
Zastosowanie:
Gniazdo szybkozłączne do węża 8 mm przeznaczone jest do instalacji sprężonego powietrza w warsztatach samochodowych, serwisach, na liniach montażowych i w zakładach produkcyjnych. Zapewnia szybkie podłączanie i odłączanie narzędzi pneumatycznych, pistoletów przedmuchowych, krótkich przedłużek i modułów przygotowania powietrza. Sprawdza się przy częstych przezbrojeniach stanowisk, gdzie ceniona jest praca jedną ręką i kompatybilność z popularnymi seriami DN 7,2. W typowych scenariuszach pomaga ograniczyć wycieki, skraca czas przestojów przy zmianie narzędzia i poprawia bezpieczeństwo dzięki odcięciu po stronie gniazda.
To funkcjonalne gniazdo LUDECKE Germany do węża 8 mm łączy praktyczne parametry DN 7,2 z trwałymi materiałami, co ułatwia eksploatację w wymagających warunkach. Stabilny przepływ i szeroka kompatybilność czynią z niego uniwersalny element przyłączeniowy w wielu instalacjach pneumatycznych.
Lista korzyści:
- Szybsze przezbrojenia stanowisk dzięki obsłudze jedną ręką
- Mniejsze ryzyko niekontrolowanego wydmuchu powietrza przy rozłączaniu
- Ograniczenie nieszczelności i stabilna praca w szerokim zakresie temperatur
- Wymienność z popularnymi systemami (Parker/Rectus 25/26, CEJN 320)
- Trwałość wynikająca z użycia mosiądzu i stali nierdzewnej
- Uniwersalne zastosowanie w warsztacie, serwisie i produkcji
- Odpowiednia wydajność przepływu dla większości narzędzi pneumatycznych
- Proste utrzymanie i łatwa integracja z przewodami 8 mm
Instrukcja użytkowania:
- Przed montażem sprawdzić zgodność standardu DN 7,2 oraz średnicy węża 8 mm.
- Nasuwać wąż na króciec do oporu i zabezpieczyć odpowiednią opaską zaciskową; wykonać próbę szczelności przy niskim ciśnieniu.
- Podczas podłączania wsunąć wtyk zgodny z DN 7,2 do gniazda aż do wyczuwalnego zatrzaśnięcia; wykonać krótki test szczelności spryskiwaczem pianotwórczym.
- Rozłączanie wykonywać poprzez odciągnięcie tulei gniazda; zawór jednostronny odetnie przepływ po stronie gniazda.
- Eksploatować w zakresie -20…+100°C i do 35 bar; dobór uszczelnień (NBR/EPDM/FKM) dostosować do medium.
- Okresowo kontrolować stan uszczelnień i czystość mechanizmu; unikać zanieczyszczeń stałych w medium.
