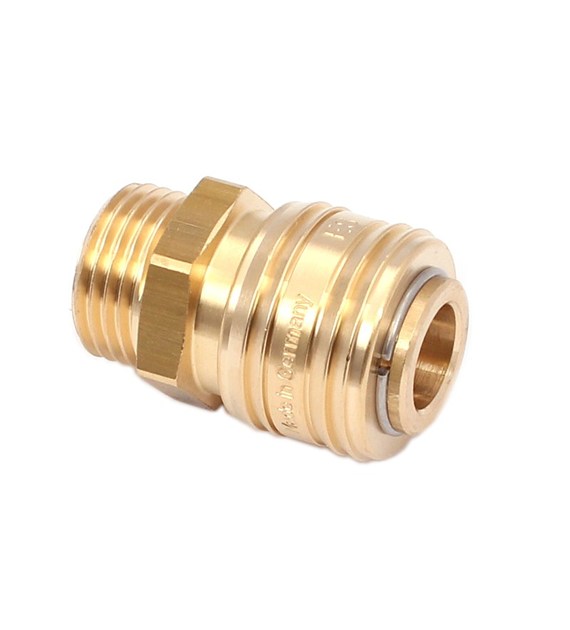

Szybkozłącze pneum. gniazdo GZ 1/2'' mosiądz
Opis:
Szybkozłącze pneumatyczne – gniazdo z gwintem zewnętrznym G 1/2 cala (GZ 1/2") w wykonaniu mosiężnym, standard DN 7,2, przeznaczone do instalacji sprężonego powietrza i obsługi narzędzi pneumatycznych. Element gniazdowy z zaworem jednostronnie odcinającym umożliwia bezpieczne rozłączenie instalacji po odpięciu wtyku; przepływ zamyka się po stronie gniazda, co ogranicza ucieczkę medium. Konstrukcja zgodna z gwintami ISO 228 / DIN 13 / DIN EN 10226, korpus z mosiądzu MS58, elementy sprężyste i kulki ze stali szlachetnej, uszczelnienia Perbunan NBR. Produkt kompatybilny z szybkozłączami PARKER, RECTUS serii 25/26 oraz CEJN 320, co ułatwia integrację z istniejącymi parkami narzędzi. GEKA Oryginal to marka dedykowana komponentom złącznym o ustandaryzowanej geometrii i dopasowaniu do typowych wtyków DN 7,2, co wspiera codzienną eksploatację w warsztatach, serwisach i liniach produkcyjnych. Maksymalna przepustowość 1100 l/min przy ciśnieniu roboczym do 35 bar zapewnia stabilny zasilanie narzędzi wymagających wyższego strumienia medium. Zakres temperatur eksploatacyjnych od -20°C do +100°C przekłada się na pracę w typowych środowiskach przemysłowych, również w warunkach podwyższonej temperatury. Jednoręczna obsługa (tuleja odłączająca) skraca czas przezbrojeń, a zoptymalizowany układ uszczelnień minimalizuje ryzyko nieszczelności w punktach szybkozłącznych. Gniazdo GEKA Oryginal GZ 1/2" rozwiązuje typowe problemy związane z niekompatybilnością złączy między różnymi dostawcami (dzięki standardowi DN 7,2 i zgodności z Parker/Rectus/CEJN), nieszczelnościami na zużytych elementach oraz czasochłonnymi zmianami osprzętu. W zastosowaniach serwisowych i produkcyjnych ułatwia szybkie podpinanie pistoletów przedmuchowych, kluczy pneumatycznych, szlifierek oraz zszywaczy. Przy prawidłowym doborze uszczelnień uszczelkowych także inne media niż powietrze mogą być przesyłane, o ile są zgodne z NBR lub wariantami uszczelnień EPDM/FKM. Dwie krótkie myśli marketingowe: szybkie podłączenie, pewne uszczelnienie, stabilny przepływ – jedna złączka, wiele zastosowań. Standaryzacja DN 7,2 i marka GEKA Oryginal upraszczają wybór i serwis.
Wymiary:
- Przyłącze gwintowane: G 1/2 zewnętrzny (BSPP), zgodnie z ISO 228 / DIN 13 / DIN EN 10226
- Nominalny przekrój przepływu: DN 7,2
Cechy:
- Gniazdo szybkozłączne DN 7,2 z zaworem jednostronnie odcinającym, ograniczającym wypływ medium po rozłączeniu
- Jednoręczna obsługa dzięki ergonomicznej tulei odłączającej
- Korpus z mosiądzu MS 58 gładkiego, zapewniający stabilność wymiarową i odporność na typowe warunki pracy
- Elementy sprężyste i kulki ze stali szlachetnej DIN 1.4310; kołki ze stali nierdzewnej 1.4305
- Uszczelnienie Perbunan NBR, opcjonalnie dostępne materiały EPDM lub FKM na zamówienie
- Wysoka kompatybilność: PARKER/RECTUS seria 25/26, CEJN 320; łatwa integracja z istniejącymi wtykami DN 7,2
- Standardowe gwinty rurowe G według ISO 228 / DIN 13 / DIN EN 10226
- Maksymalna przepustowość do 1100 l/min, odpowiednia dla większości narzędzi warsztatowych
- Zakres temperatur pracy od -20°C do +100°C
- Ciśnienie robocze do 35 bar
- Konstrukcja przewidziana do sprężonego powietrza i innych mediów zgodnych materiałowo
- Marka GEKA Oryginal stosowana w całej linii szybkozłączy dla ułatwienia doboru osprzętu
Parametry:
- Kod Produktu: SGZM12
- Marka: GEKA Oryginal
- Producent: XL-TOOLS Poland
- Kod Kreskowy EAN13: 5907630123466
- Jednostka miary: szt
- Waga: 0,088 kg
- Przyłącze: gwint zewnętrzny G 1/2 (BSPP)
- Standard nominalny: DN 7,2
- Ciśnienie robocze: do 35 bar
- Zakres temperatur: -20°C do +100°C
- Maksymalna przepustowość: 1100 l/min
- Medium robocze: powietrze i inne media zgodne z materiałami
- Materiały: korpus/gniazdo/tuleja – mosiądz MS58; sprężyna/pierścień/kulki – stal szlachetna DIN 1.4310; kołki – stal nierdzewna 1.4305
- Uszczelnienie: NBR (Perbunan); na zamówienie warianty EPDM/FKM
- Kompatybilność: PARKER/RECTUS typ 25/26, CEJN 320
- Gwinty zgodne z: ISO 228 / DIN 13 / DIN EN 10226
- Wykonanie: produkcja niemiecka; oznaczenie referencyjne: GK1335A
Zastosowanie:
Szybkie podłączanie i rozłączanie przewodów sprężonego powietrza w instalacjach warsztatowych, produkcyjnych i serwisowych. Zasilanie narzędzi pneumatycznych (klucze udarowe, wkrętarki, szlifierki, młotki igiełkowe, pistolety przedmuchowe i lakiernicze) oraz punktów poboru na rozdzielniach mediów. Gniazdo DN 7,2 GEKA Oryginal sprawdza się w układach z mieszanym parkiem narzędzi, gdzie wymagana jest kompatybilność z Parker/Rectus/CEJN. Rozwiązuje problemy z wyciekami i stratami energii w punktach przyłączeniowych dzięki skutecznemu odcięciu po stronie gniazda i dopasowanym uszczelnieniom NBR. Przy doborze uszczelnień alternatywnych (EPDM/FKM) może być stosowane również do wybranych mediów innych niż powietrze, zgodnie z wymaganiami procesu i kompatybilnością materiałową.
Gniazdo szybkozłączne DN 7,2 z gwintem G 1/2" w wersji mosiężnej ułatwia standaryzację stanowisk i redukuje przestoje podczas zmian osprzętu. Marka GEKA Oryginal oraz zgodność z popularnymi seriami wtyków pozwalają na bezproblemowe wdrożenie w istniejących systemach pneumatycznych.
Dodatkowe korzyści z użytkowania tego typu produktu:
- Skrócenie czasu przezbrojeń i podmiany narzędzi dzięki obsłudze jedną ręką
- Ograniczenie strat sprężonego powietrza przy rozłączeniu dzięki zaworowi odcinającemu
- Ułatwiona kompatybilność z różnymi systemami (Parker/Rectus/Cejn) w jednym parku maszyn
- Stabilny przepływ do 1100 l/min – mniejsze spadki ciśnienia na narzędziu
- Standaryzacja DN 7,2 – prosty dobór wtyków i osprzętu
- Odporna konstrukcja materiałowa (mosiądz, stal szlachetna) do warunków warsztatowych
- Szeroki zakres temperatur pracy, możliwość pracy całorocznej
- Prosta konserwacja i kontrola stanu złącza w ramach przeglądów stanowiskowych
- Redukcja ryzyka zanieczyszczeń dzięki precyzyjnemu prowadzeniu wtyku i kulkom ustalającym
- Możliwość doboru innych materiałów uszczelnień pod wymagania medium
Instrukcja użytkowania:
- Montaż: wkręcić gniazdo w gniazdo instalacji z gwintem żeńskim G 1/2, stosując odpowiednie uszczelnienie dla gwintu BSPP (np. uszczelnienie pierścieniowe lub uszczelniacz gwintów zgodny ze specyfiką instalacji). Dokręcać kluczem na płaszczyznach sześciokątnych, nie łapać za tuleję odłączającą. Przed montażem odciąć i spuścić ciśnienie z odcinka instalacji.
- Podłączanie: wsunąć kompatybilny wtyk DN 7,2 (Parker/Rectus 25/26, CEJN 320) w gniazdo do wyczuwalnego zatrzaśnięcia kulek. Sprawdzić szczelność połączenia przy roboczym ciśnieniu.
- Rozłączanie: odciągnąć tuleję odłączającą w kierunku przeciwnym do wtyku; zawór w gnieździe odetnie przepływ po stronie gniazda. Utrzymywać porządek i czystość końcówek, zabezpieczać zaślepką w stanie spoczynku.
- Eksploatacja: nie przekraczać 35 bar i zakresu temperatur -20°C do +100°C. Dla mediów innych niż powietrze weryfikować kompatybilność z uszczelnieniami NBR lub zastosować wariant EPDM/FKM. Okresowo kontrolować stan uszczelnień i czystość mechanizmu zatrzaskowego.
