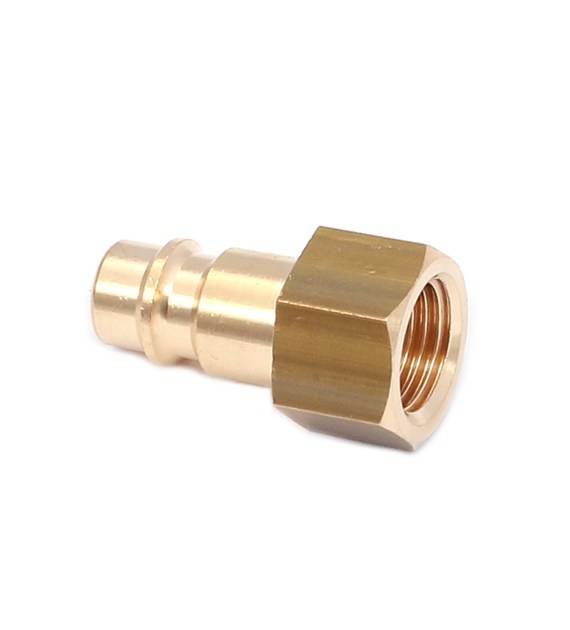

Szybkozłącze pneum. wtyk GW 1/4'' mosiądz
Opis:
Szybkozłącze pneumatyczne – wtyk z gwintem wewnętrznym G 1/4 (GW 1/4) w standardzie DN 7,2 to element łączeniowy przeznaczony do szybkiego podłączania narzędzi i instalacji sprężonego powietrza. Korpus wykonany z mosiądzu MS58 zapewnia odporność na korozję oraz stabilne parametry pracy przy długotrwałej eksploatacji. Konstrukcja umożliwia obsługę jedną ręką, co skraca czas przezbrojeń stanowiska i ogranicza przestoje. Produkt jest kompatybilny z gniazdami PARKER/RECTUS serii 25/26 oraz CEJN 320, co ułatwia integrację w systemach mieszanych bez konieczności wymiany pozostałych elementów instalacji. Rozwiązanie wpisuje się w specyfikację stosowaną przez LUDECKE Germany i odpowiada na potrzeby warsztatów, linii montażowych oraz sieci dystrybucji sprężonego powietrza.
Zakres roboczy do 35 bar oraz temperatura pracy od -20 do +100°C umożliwiają zastosowanie w zróżnicowanych środowiskach, od serwisów motoryzacyjnych po lekką produkcję. Maksymalna przepustowość na poziomie 1100 l/min ogranicza spadki ciśnienia i wspiera wydajność narzędzi pneumatycznych, takich jak klucze udarowe, szlifierki, wiertarki czy pistolety do przedmuchiwania. Gwint G 1/4 zgodny z ISO 228/DIN 13 ułatwia montaż w typowych gniazdach i rozdzielaczach. LUDECKE Germany jako marka odniesienia dla standardu DN 7,2 zapewnia spójność wykonania i pełną kompatybilność wymiarową z gniazdami tej klasy.
Produkt rozwiązuje typowe problemy z codziennej eksploatacji: wymiana narzędzia w trakcie pracy bez użycia dwóch rąk, minimalizacja nieszczelności przy właściwym doborze standardu, likwidacja nieplanowanych przestojów wynikających z niekompatybilnych profili wtyk/gniazdo, ograniczenie korozji elementu dzięki mosiądzowi MS58 oraz stabilna praca w szerokim zakresie temperatur. Wersje systemowe DN 7,2 są powszechnie stosowane w Europie, co pomaga ujednolicić park narzędziowy. Dla zastosowań wymagających alternatywnego materiału dostępna bywa opcja ze stali ocynkowanej, pasywowanej na żółto (bez chromu VI), jeśli wymogi instalacji tego wymagają.
Wymiary:
- Gwint: G 1/4 (GW 1/4), BSPP, ISO 228.
- Nominalny przepływ/standard: DN 7,2 (profil zgodny z PARKER/RECTUS 25/26, CEJN 320).
Cechy:
- Jednoręczna obsługa wtyku ograniczająca czas przezbrojeń i poprawiająca ergonomię pracy.
- Korpus z mosiądzu MS58 zapewniający odporność na korozję i stabilność wymiarową.
- Standard DN 7,2 zapewniający szeroką kompatybilność z gniazdami wielu producentów (w tym PARKER/RECTUS 25/26, CEJN 320).
- Wysoka przepustowość do 1100 l/min redukująca spadki ciśnienia w narzędziach.
- Zakres ciśnienia roboczego do 35 bar oraz temperatura pracy od -20 do +100°C.
- Gwint wewnętrzny G 1/4 (BSPP, ISO 228/DIN 13) ułatwiający montaż w standardowych rozdzielaczach i narzędziach.
- Opcjonalne wykonanie stalowe (ocynk, pasywacja na żółto, bez Cr VI) dla specyficznych środowisk.
- Zgodność z praktyką systemową LUDECKE Germany, co ułatwia utrzymanie jednolitego standardu w instalacji.
Parametry:
- Kod Produktu: SWWM14
- Wymiary: gwint wewnętrzny G 1/4 (BSPP, ISO 228), profil DN 7,2
- Marka: LUDECKE Germany
- Producent: XL-TOOLS Poland
- Waga produktu: 0,023 kg
- Jednostka miary: szt
- Kod Kreskowy EAN13: 5907630123176
- Ciśnienie robocze: do 35 bar
- Temperatura pracy: od -20°C do +100°C
- Maksymalna przepustowość: 1100 l/min
- Medium: powietrze i inne media zgodne z materiałem
- Odpowiedniki/kompatybilność: PARKER/RECTUS typ 25/26, CEJN 320
- Gwint: ISO 228 / DIN 13
- Materiał wtyku: mosiądz MS58; opcjonalnie stal ocynkowana, pasywowana żółto (bez chromu VI)
Zastosowanie:
Szybkozłącze pneumatyczne wtyk GW 1/4 mosiądz sprawdza się w instalacjach sprężonego powietrza w warsztatach, lakierniach, liniach montażowych i utrzymaniu ruchu. Umożliwia szybkie podłączanie i odłączanie przewodów oraz narzędzi, w tym pistoletów do przedmuchiwania, pistoletów lakierniczych (w odcinkach przygotowania powietrza), kluczy udarowych, zszywaczy i gwoździarek pneumatycznych. Stosowany w punktach poboru powietrza, na rozdzielaczach i kolektorach z gwintem G 1/4 oraz w narzędziach wyposażonych w odpowiednie przyłącza. Rozwiązuje problem niekompatybilnych profili szybkozłączy dzięki standardowi DN 7,2 oraz ułatwia standaryzację wyposażenia w sieciach serwisowych.
Połączenie standardu DN 7,2, gwintu G 1/4 i wykonania z mosiądzu MS58 zapewnia trwałość i powtarzalność działania w codziennej eksploatacji. LUDECKE Germany jako marka referencyjna dla tego standardu zwiększa pewność doboru i kompatybilności w istniejących systemach.
Lista korzyści:
- Skrócenie czasu przezbrojeń dzięki obsłudze jedną ręką.
- Redukcja nieszczelności i spadków ciśnienia dzięki właściwemu profilowi DN 7,2.
- Ułatwiona standaryzacja parku narzędziowego i części zamiennych.
- Kompatybilność między markami (PARKER/RECTUS 25/26, CEJN 320).
- Trwałość i odporność na korozję dzięki mosiądzowi MS58.
- Stabilna praca w szerokim zakresie temperatur i ciśnień.
- Prosty montaż w gwincie G 1/4 (BSPP) zgodnym z ISO 228/DIN 13.
- Ograniczenie przestojów i kosztów serwisowych.
Instrukcja użytkowania:
- Przed montażem upewnić się, że instalacja jest bezciśnieniowa i czysta.
- Sprawdzić zgodność profilu DN 7,2 z gniazdem szybkozłącza w systemie.
- Wkręcić wtyk w port G 1/4; zastosować odpowiednie uszczelnienie dla gwintu BSPP (np. taśma PTFE lub uszczelka płaska, zgodnie z praktyką instalacyjną).
- Dokręcić z wyczuciem, bez przekraczania zalecanych momentów dla danej armatury.
- Podłączyć wtyk do gniazda szybkozłącza, wsuwając do wyraźnego zablokowania.
- Po uruchomieniu ciśnienia sprawdzić szczelność połączenia (np. test pianą).
- Eksploatować w zakresie: do 35 bar, -20°C do +100°C; stosować z powietrzem i mediami zgodnymi z materiałem.
- Okresowo kontrolować stan uszczelnień gniazda i czystość przyłączy, wymieniać zużyte elementy.
