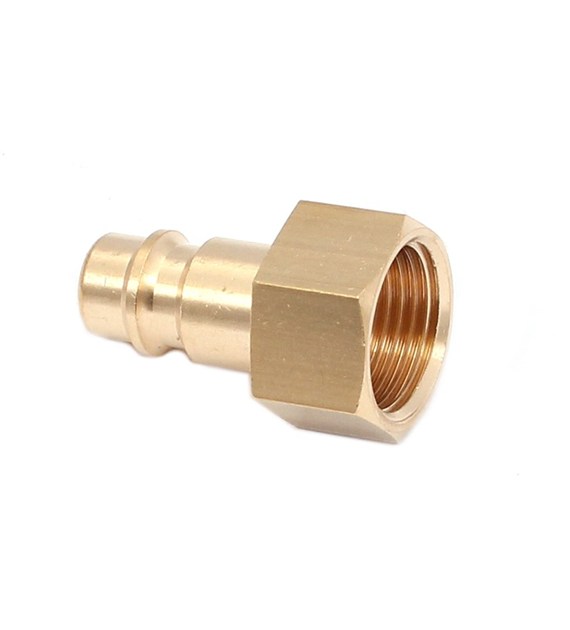

Szybkozłącze pneum. wtyk GW 3/8'' mosiądz
Opis:
Szybkozłącze pneumatyczne – wtyk z gwintem wewnętrznym 3/8" G – w wersji mosiężnej to uniwersalny element przyłączeniowy zgodny ze standardem DN 7,2, przeznaczony do instalacji sprężonego powietrza oraz innych mediów dopuszczalnych dla zastosowanej konstrukcji materiałowej. Komponent wykonany w standardzie kompatybilnym z Parker/Rectus seria 25/26 oraz CEJN 320 zapewnia wymienność w typowych systemach przemysłowych i serwisowych. Rozwiązanie umożliwia wygodną, jednostronną obsługę jedną ręką po zestawieniu z odpowiednim gniazdem szybkozłączki. Wariant mosiężny MS58 oferuje dobrą odporność na korozję, stabilność wymiarową i niezawodność w warunkach warsztatowych.
Wtyk GW 3/8" G (ISO 228) przeznaczony jest do przykręcania bezpośrednio do urządzeń, sekcji rozdzielających lub przewodów zakończonych króćcem/adapterem z gwintem zewnętrznym 3/8". Dzięki wysokiej przepustowości do 1100 l/min oraz dopuszczalnemu ciśnieniu roboczemu do 35 bar zapewnia stały przepływ medium przy typowych obciążeniach instalacji pneumatycznych. Zakres temperatur roboczych od -20°C do +100°C umożliwia bezpieczną pracę w chłodnych pomieszczeniach, na liniach produkcyjnych oraz w pobliżu źródeł ciepła, o ile dotrzymane są wymagania materiałowe dla mediów i uszczelnień układu.
Szybkozłącze pneumatyczne LUDECKE Germany w opisywanym wariancie łączy standard DN 7,2 z gwintem wewnętrznym 3/8", co pozwala łatwo uzupełniać lub modernizować istniejące gniazda i sekcje rozdzielcze. Istotną korzyścią jest zgodność wymiarowa i funkcjonalna z popularnymi systemami (Parker/Rectus 25/26, CEJN 320), co ogranicza przestoje i ryzyko niedopasowania części. Prosta, ergonomiczna obsługa jedną ręką przyspiesza przezbrojenia, a mosiężna konstrukcja ogranicza ryzyko zapieczeń w warunkach wilgotnego sprężonego powietrza.
Produkt sprawdza się w zastosowaniach serwisowych, warsztatowych i lekkoprzemysłowych: zasilanie kluczy pneumatycznych, pistoletów do przedmuchiwania, wiertarek, zszywaczy oraz krótkich linii dystrybucyjnych. Rozwiązuje typowe problemy eksploatacyjne: zbyt mały przepływ ograniczający moment narzędzia (tu pomaga wysoka wydajność 1100 l/min), kłopotliwe podłączanie wymagające dwóch rąk (standard DN 7,2 z obsługą jednoręczną), czy niekompatybilność złącz między różnymi markami (zgodność z Parker/Rectus 25/26 i CEJN 320). Dodatkowo brak chromu VI w elementach stalowych wariantów kompatybilnych ogranicza kwestie regulacyjne związane z substancjami niebezpiecznymi.
Wymiary:
- Gwint przyłączeniowy: 3/8" G (ISO 228), gwint wewnętrzny.
- Nominalny przekrój przepływu: DN 7,2.
Cechy:
- Standard DN 7,2 z obsługą jedną ręką po zestawieniu z odpowiednim gniazdem.
- Gwint wewnętrzny 3/8" G zgodny z ISO 228 / DIN 13, ułatwiający montaż do elementów z gwintem zewnętrznym 3/8".
- Materiał wtyku: mosiądz MS58 – stabilny, odporny na korozję i typowe warunki warsztatowe.
- Wysoka przepustowość 1100 l/min – ograniczenie spadków ciśnienia i stabilne zasilanie narzędzi.
- Ciśnienie robocze do 35 bar – rezerwa bezpieczeństwa w większości instalacji sprężonego powietrza.
- Zakres temperatur pracy: od -20°C do +100°C – elastyczność zastosowań.
- Kompatybilność między-markowa: odpowiednik Parker/Rectus 25/26, CEJN 320 – łatwe doposażanie systemów.
- Konstrukcja przewidziana do powietrza i innych kompatybilnych mediów.
- Dopasowanie do typowych przewodów i rozdzielaczy w warsztatach, serwisach i utrzymaniu ruchu.
- Marka LUDECKE Germany – spójność standardu i wymiarów dla serii kompatybilnych.
Parametry:
- Kod Produktu: SWWM38
- Wymiary: gwint wewnętrzny 3/8" G (ISO 228), DN 7,2
- Marka: LUDECKE Germany
- Producent: XL-TOOLS Poland
- Waga: 0,022 kg
- Jednostka miary: szt
- Kod Kreskowy EAN13: 5907630123183
- Ciśnienie robocze: do 35 bar
- Zakres temperatur pracy: -20°C do +100°C
- Medium: sprężone powietrze i inne media dopuszczalne materiałowo
- Maksymalna przepustowość: 1100 l/min
- Standard/odpowiedniki: Parker/Rectus typ 25/26, CEJN 320
- Norma gwintu: ISO 228 / DIN 13
- Materiał wtyku: mosiądz MS58 (wariant zgodny z nazwą produktu)
- Typ elementu: wtyk szybkozłącza z gwintem wewnętrznym
Zastosowanie:
Szybkie przyłączanie i odłączanie narzędzi pneumatycznych w warsztatach samochodowych, serwisach maszyn, stolarniach i na stanowiskach montażowych. Zasilanie pistoletów do przedmuchiwania, kluczy udarowych, gwoździarek i zszywaczy, urządzeń czyszczących oraz krótkich odcinków dystrybucji powietrza. W praktyce rozwiązuje sytuacje takie jak: konieczność szybkiej wymiany narzędzia na linii montażowej bez zatrzymywania sprężarki; stabilne zasilanie narzędzia o dużym chwilowym poborze powietrza; eliminacja problemów z niepasującymi końcówkami w mieszanych parkach maszyn dzięki zgodności z powszechnymi standardami.
Krótkie podsumowanie:
Uniwersalny wtyk GW 3/8" G DN 7,2 w wersji mosiężnej, sygnowany marką LUDECKE Germany, łączy wysoką wydajność przepływową z szeroką kompatybilnością systemową. Stanowi racjonalny wybór dla serwisów i produkcji, gdzie liczy się przewidywalność, prosty montaż oraz szybkie przezbrojenia bez strat ciśnienia.
Dodatkowe korzyści z użytkowania tego typu produktu:
- Skrócenie czasu przezbrojeń stanowisk dzięki obsłudze jedną ręką.
- Zmniejszenie ryzyka wycieków i spadków ciśnienia wskutek stabilnego połączenia i właściwej średnicy DN 7,2.
- Ograniczenie kosztów magazynowych przez kompatybilność z popularnymi standardami (Parker/Rectus 25/26, CEJN 320).
- Lepsza trwałość połączeń w wilgotnym środowisku sprężonego powietrza dzięki mosiężnej konstrukcji.
- Ułatwiona standaryzacja osprzętu na wielu stanowiskach i w różnych oddziałach firmy.
Instrukcja użytkowania:
- Przed montażem upewnić się, że gwint zewnętrzny elementu odbiorczego to 3/8" G (ISO 228) oraz że instalacja jest bezciśnieniowa.
- Zastosować odpowiedni uszczelniacz gwintów dla połączeń równoległych G (np. taśma PTFE lub pasta), zgodny z medium i temperaturą pracy.
- Wkręcić wtyk ręcznie do oporu, następnie dociągnąć kluczem dynamometrycznym zgodnie z dobrą praktyką dla 3/8" G, nie przekraczając zalecanych momentów dla elementów mosiężnych.
- Po zmontowaniu stopniowo nabić instalację ciśnieniem i sprawdzić szczelność połączenia (test pianowy lub detektor wycieków).
- Podczas eksploatacji łączyć i rozłączać tylko z gniazdami zgodnymi DN 7,2 (Parker/Rectus 25/26, CEJN 320). Unikać łączenia pod pełnym obciążeniem przepływowym; przed rozłączeniem zredukować przepływ.
- Okresowo kontrolować stan gwintu i powierzchni uszczelniających; w razie zużycia lub uszkodzeń wymienić element.
