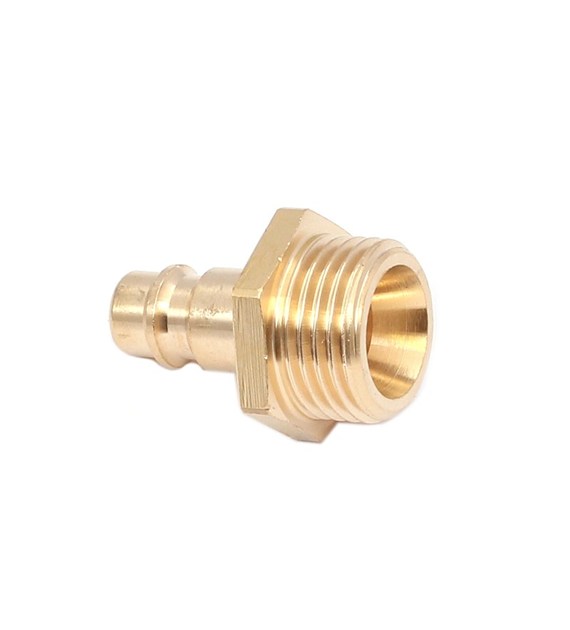

Szybkozłącze pneum. wtyk GZ 1/2'' mosiądz
Opis:
Szybkozłącze pneumatyczne – wtyk GZ 1/2'' mosiądz to uniwersalny element przyłączy powietrza w standardzie DN 7,2, przeznaczony do szybkiego łączenia przewodów pneumatycznych z narzędziami i instalacjami. Konstrukcja wtyku umożliwia obsługę jedną ręką po zestawieniu z kompatybilną gniazdą (szybkozłączką), co skraca czas przezbrojenia stanowiska i ogranicza przestoje. Wariant mosiężny wykonany z MS58 zapewnia stabilność wymiarową i dobrą odporność na korozję w typowych warunkach warsztatowych i przemysłowych. Rozwiązanie kompatybilne z systemami PARKER/RECTUS serii 25/26 oraz CEJN 320, dlatego sprawdzi się jako zamiennik w istniejących instalacjach bez konieczności wymiany całej linii złącz. Zastosowany gwint zewnętrzny G 1/2 zapewnia pewny montaż w narzędziach, rozdzielaczach i gniazdach przyłączeniowych zgodnych z ISO 228 / DIN 13.
Szybkozłącze DN 7,2 cechuje wysoka przepustowość do 1100 l/min, co pozwala na stabilne zasilanie kluczowych odbiorników sprężonego powietrza, w tym kluczy udarowych, pistoletów do przedmuchu, zszywaczy i gwoździarek. Zakres temperatur pracy od -20 do +100°C oraz ciśnienie robocze do 35 bar umożliwiają użytkowanie w zróżnicowanych środowiskach, również tam, gdzie występują wahania temperatur lub wysoka intensywność pracy. To praktyczny wybór dla serwisów, produkcji, warsztatów i utrzymania ruchu, gdzie liczy się powtarzalność, szczelność i kompatybilność między systemami.
Marka GEKA Oryginal jest szeroko rozpoznawalna w segmencie połączeń szybkozłącznych, a wtyk SE24PM w standardzie DN 7,2 to rozwiązanie typowe dla rynku niemieckiego, łatwo integrujące się z popularnymi szybkozłączkami różnego pochodzenia. Produkt odpowiada na typowe problemy eksploatacyjne: nieszczelności wynikające z niedopasowania profili wtyk/gniazdo, ograniczenia przepływu przy zbyt małym przekroju nominalnym oraz czasochłonny montaż narzędzi wymagający użycia dwóch rąk. Wybór wariantu mosiężnego redukuje ryzyko zapieczenia gwintu i ułatwia demontaż nawet po dłuższym okresie pracy. W aplikacjach narażonych na większe obciążenia możliwa jest alternatywa w postaci wersji stalowej ocynkowanej i pasywowanej na żółto (bez chromu VI), przy zachowaniu tej samej geometrii złącza.
Szybkie i pewne łączenie, szeroka kompatybilność między markami oraz parametry pracy dopasowane do realnych wymagań narzędzi pneumatycznych powodują, że ten wtyk stanowi bezproblemowy element standardowego wyposażenia linii sprężonego powietrza. To praktyczny wybór dla zespołów zakupowych i operatorów – jeden komponent spełnia wiele scenariuszy użycia i ogranicza liczbę wariantów magazynowych.
Wymiary:
- Gwint zewnętrzny: G 1/2 (ISO 228 / DIN 13)
- Standard wtyku: DN 7,2
Cechy:
- Obsługa jedną ręką po zestawieniu z kompatybilną szybkozłączką, skracająca czas podłączenia i rozłączania narzędzi.
- Szeroka kompatybilność: odpowiednik PARKER/RECTUS Typ 25/26 oraz CEJN 320 – możliwość stosowania jako zamiennik w istniejących instalacjach.
- Wysoka przepustowość do 1100 l/min umożliwiająca zasilanie narzędzi o większym zapotrzebowaniu na powietrze.
- Wykonanie mosiężne MS58 zapewniające odporność na korozję i stabilność wymiarową w środowisku warsztatowym.
- Alternatywna wersja stalowa ocynkowana i pasywowana na żółto (bez chromu VI) – dla aplikacji wymagających zwiększonej wytrzymałości powierzchniowej.
- Zakres pracy: ciśnienie robocze do 35 bar, temperatura od -20 do +100°C – stabilne działanie w zróżnicowanych warunkach.
- Gwint G 1/2 ułatwiający montaż w popularnych narzędziach i modułach armatury pneumatycznej.
- Medium: powietrze i inne media zgodne z materiałami – elastyczność zastosowań w ramach jednego standardu.
- Oznaczenie wtyku SE24PM – łatwa identyfikacja i dobór części zamiennych.
- Zgodność wymiarowa i geometryczna systemu GEKA Oryginal – przewidywalne dopasowanie w łańcuchu dostaw.
Parametry:
- Kod Produktu: SWZM12
- Wymiary: gwint zewnętrzny G 1/2 (ISO 228 / DIN 13); standard wtyku DN 7,2
- Marka: GEKA Oryginal
- Producent: XL-TOOLS Poland
- Waga produktu: 0,041 kg
- Jednostka miary: szt
- Kod Kreskowy EAN13: 5907630123268
- Materiał wtyku: mosiądz MS58 (wariant oferowany); dostępna także wersja stalowa ocynkowana, pasywowana na żółto (bez chromu VI)
- Ciśnienie robocze: do 35 bar
- Temperatura pracy: od -20°C do +100°C
- Medium: sprężone powietrze i inne media zgodne materiałowo
- Maksymalna przepustowość: do 1100 l/min
- Kompatybilność: PARKER/RECTUS Typ 25/26; CEJN 320
- Oznaczenie wtyku: SE24PM
- Norma gwintu: ISO 228 / DIN 13
Zastosowanie:
Wtyk szybkozłączny GEKA Oryginal DN 7,2 z gwintem zewnętrznym G 1/2" przeznaczony jest do podłączania narzędzi i osprzętu pneumatycznego w warsztatach, serwisach, zakładach produkcyjnych oraz w utrzymaniu ruchu. Zapewnia szybkie łączenie przewodów z kluczami udarowymi, pistoletami do przedmuchu, wiertarkami pneumatycznymi, zszywaczami i gwoździarkami, a także z modułami rozdziału powietrza. Sprawdza się w liniach montażowych, w serwisie samochodowym, w pracach instalacyjnych oraz przy codziennych czynnościach serwisowych, gdzie liczy się szczelność, powtarzalność i łatwość obsługi.
Rozwiązanie łączy standaryzację GEKA Oryginal z kompatybilnością między producentami, co upraszcza logistykę części i ogranicza ryzyko niedopasowania w terenie. Wtyk ułatwia eliminację nieszczelności pojawiających się przy niepasujących profilach złączy, zmniejsza spadki ciśnienia dzięki odpowiedniemu przekrojowi DN 7,2 i upraszcza przezbrojenia stanowisk pracy.
Rzetelne podłączenie w jednym standardzie to krótszy czas pracy bez przestojów i mniejsze ryzyko usterek w systemie sprężonego powietrza.
Lista korzyści:
- Szybsze przezbrojenia dzięki obsłudze jedną ręką.
- Mniejsze ryzyko nieszczelności i spadków ciśnienia.
- Wymienność z popularnymi systemami (PARKER/RECTUS 25/26, CEJN 320).
- Stabilne zasilanie narzędzi o większym zapotrzebowaniu na powietrze (do 1100 l/min).
- Odporność materiałowa mosiądzu MS58 w typowych warunkach warsztatowych.
- Uniwersalny gwint G 1/2 zgodny z ISO 228 / DIN 13.
- Szeroki zakres temperatur i ciśnień roboczych.
- Uproszczona gospodarka magazynowa dzięki standardowi GEKA Oryginal.
Instrukcja użytkowania:
- Przed montażem upewnić się, że gniazdo szybkozłączki jest w standardzie DN 7,2 oraz że instalacja jest bezciśnieniowa.
- Na gwint G 1/2 wtyku nanieść uszczelnienie gwintowe odpowiednie do sprężonego powietrza (np. taśma PTFE lub pasta), zachowując zalecenia producenta uszczelniacza.
- Wkręcić wtyk w gniazdo narzędzia lub armatury z gwintem wewnętrznym G 1/2 i dokręcić kluczem z wyczuciem, bez przekraczania momentów, które mogłyby uszkodzić gwint.
- Podłączyć wtyk do kompatybilnej szybkozłączki: odciągnąć tuleję gniazda, wsunąć wtyk do oporu i zwolnić tuleję, sprawdzając mechaniczne zablokowanie.
- Po uruchomieniu zasilania powietrzem sprawdzić szczelność połączenia (test pianą lub miernikiem wycieku).
- Okresowo czyścić powierzchnie uszczelniające i sprawdzać stan mechaniczny; w przypadku zużycia wymienić element.
- Nie przekraczać parametrów pracy: ciśnienie do 35 bar, temperatura -20 do +100°C; stosować wyłącznie z mediami zgodnymi materiałowo.
