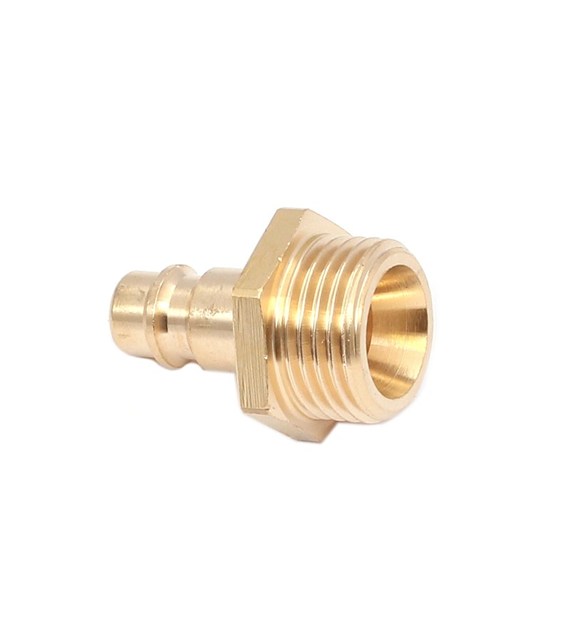

Szybkozłącze pneum. wtyk GZ 1/4'' mosiądz
Opis:
Szybkozłącze pneumatyczne – wtyk GZ 1/4", standard DN 7,2 – to uniwersalny element przyłączy sprężonego powietrza, zaprojektowany do szybkiego i bezpiecznego łączenia instalacji oraz narzędzi. Wykonanie w wersji mosiężnej (MS58, powierzchnia gładka) lub ze stali ocynkowanej i pasywowanej na żółto (bez chromu VI) zapewnia odporność na korozję oraz trwałość w warunkach warsztatowych i produkcyjnych. Konstrukcja umożliwiająca obsługę jedną ręką skraca czas przezbrojenia stanowiska i ogranicza przestoje. Produkt oparty na popularnym profilu DN 7,2 jest kompatybilny z szybkozłączkami wielu producentów, co ułatwia integrację w istniejących instalacjach.
Wtyk marki LUDECKE Germany współpracuje z gniazdami Parker/Rectus serii 25/26 oraz CEJN 320. Dzięki temu może zastąpić lub uzupełnić obecne rozwiązania w parkach narzędzi mieszanych, bez konieczności wymiany całych linii czy węży. Gwint zewnętrzny G 1/4" wykonany zgodnie z ISO 228 / DIN 13 pasuje do szerokiej gamy rozdzielaczy, reduktorów, szybkozłączy żeńskich i korpusów narzędzi, co ułatwia montaż bez dodatkowych adapterów.
Parametry użytkowe obejmują ciśnienie robocze do 35 bar, zakres temperatur od -20 do +100°C oraz maksymalny przepływ 1100 l/min. Takie charakterystyki pozwalają na stabilną pracę w instalacjach warsztatowych, produkcyjnych i mobilnych, a także w warunkach zmiennych temperatur. Medium robocze to sprężone powietrze oraz inne media zgodne materiałowo. Przemyślana geometria gniazda i wtyku ogranicza spadki ciśnienia i ryzyko nieszczelności, co wspiera efektywność energetyczną układów.
Rozwiązanie odpowiada na typowe problemy eksploatacyjne: częste przezbrojenia stanowisk wymagające szybkiej wymiany narzędzi, konieczność zachowania kompatybilności z różnymi standardami szybkozłączy w jednej instalacji oraz praca w środowiskach, gdzie występują wahania temperatury i wilgotność. Stalowe wykończenie z pasywacją żółtą oraz wariant mosiężny zabezpieczają element przed korozją, co zwiększa żywotność połączeń. Solidność wykonania i powtarzalna szczelność przekładają się na mniejsze wycieki, niższe koszty utrzymania i lepszą kulturę pracy narzędzi.
LUDECKE Germany od lat stanowi punkt odniesienia dla standardów szybkozłączy, a kompatybilność z Parker/Rectus 25/26 i CEJN 320 ułatwia planowanie zakupowe oraz integrację w systemach wielu marek. To praktyczna baza do niezawodnych przyłączy sprężonego powietrza. Sprawdzone rozwiązanie dla warsztatu, produkcji i serwisu.
Wymiary:
- Gwint zewnętrzny: G 1/4" (BSPP), zgodnie z ISO 228.
- Średnica nominalna profilu wtyku: DN 7,2.
Cechy:
- Uniwersalny wtyk szybkozłączki w profilu DN 7,2; obsługa jedną ręką przyspiesza łączenie i rozłączanie.
- Dwa warianty materiałowe: mosiądz MS58 (powierzchnia gładka) lub stal ocynkowana, pasywowana na żółto (bez chromu VI) – zwiększona odporność na korozję.
- Kompatybilność z gniazdami Parker/Rectus serii 25/26 oraz CEJN 320 umożliwia pracę w instalacjach mieszanych.
- Przystosowany do ciśnienia roboczego do 35 bar – stabilna praca w typowych układach pneumatycznych.
- Zakres temperatur od -20 do +100°C, odpowiedni do zastosowań warsztatowych i przemysłowych.
- Maksymalna przepustowość 1100 l/min ogranicza spadki ciśnienia i poprawia wydajność narzędzi.
- Gwint GZ 1/4" zgodny z ISO 228 / DIN 13 ułatwia montaż bezpośredni w narzędziach i osprzęcie.
- Medium: sprężone powietrze oraz inne media zgodne materiałowo z elementami układu.
- Bez dodatku chromu VI w pasywacji stali – rozwiązanie zgodne z aktualnymi wymaganiami środowiskowymi.
- Marka LUDECKE Germany zapewnia szeroką kompatybilność z popularnymi standardami szybkozłączy.
Parametry:
- Kod Produktu: SWZM14
- Marka: LUDECKE Germany
- Producent: XL-TOOLS Poland
- Jednostka miary: szt
- Waga produktu: 0,02 kg
- Kod Kreskowy EAN13: 5907630123169
- Standard profilu: DN 7,2
- Gwint: G 1/4" zewnętrzny (BSPP), norma ISO 228 / DIN 13
- Materiał wtyku: mosiądz MS58 (gładki) lub stal ocynkowana, pasywacja żółta (bez chromu VI)
- Medium robocze: sprężone powietrze i inne media zgodne materiałowo
- Ciśnienie robocze: 35 bar
- Zakres temperatur pracy: -20°C do +100°C
- Maksymalna przepustowość: 1100 l/min
- Kompatybilność: Parker/Rectus Typ 25/26, CEJN 320
- Sposób obsługi: jedną ręką
- Przeznaczenie: urządzenia pneumatyczne i przesył sprężonego powietrza
Zastosowanie:
Wtyk GZ 1/4" DN 7,2 LUDECKE Germany znajduje zastosowanie w warsztatach, liniach produkcyjnych, serwisach mobilnych i utrzymaniu ruchu. Sprawdza się do szybkiego podłączania narzędzi pneumatycznych (szlifierki, wiertarki, klucze udarowe, pistolety do przedmuchu), węży zasilających oraz rozdzielaczy i modułów przygotowania powietrza. Ułatwia pracę w środowiskach, gdzie wymagana jest częsta zmiana osprzętu i krótki czas przezbrojenia, a jednocześnie konieczna jest zgodność z popularnymi standardami Parker/Rectus 25/26 i CEJN 320. W praktyce rozwiązuje problem nieszczelnych, niedopasowanych złączy w instalacjach mieszanych oraz skraca czas potrzebny na konfigurację stanowiska, co przekłada się na wyższą efektywność i mniejsze straty sprężonego powietrza.
Korzyści z użytkowania:
- Skrócenie czasu przezbrojenia dzięki obsłudze jedną ręką.
- Kompatybilność między markami (Parker/Rectus 25/26, CEJN 320) bez dodatkowych adapterów.
- Stabilny przepływ do 1100 l/min – mniejsze spadki ciśnienia i lepsza wydajność narzędzi.
- Odporność korozyjna dzięki mosiądzowi MS58 lub stali ocynkowanej z pasywacją żółtą.
- Praca w szerokim zakresie temperatur od -20 do +100°C.
- Redukcja wycieków i kosztów energii dzięki powtarzalnej szczelności.
- Prosty montaż z gwintem G 1/4" zgodnym z ISO 228 / DIN 13.
- Zgodność środowiskowa: pasywacja bez chromu VI.
Instrukcja użytkowania:
- Przed montażem sprawdzić zgodność gwintu G 1/4" oraz profilu DN 7,2 z posiadanym gniazdem i osprzętem.
- Odciąć dopływ powietrza i spuścić ciśnienie z odcinka instalacji, w którym będzie montowany wtyk.
- Zastosować odpowiedni środek uszczelniający do gwintów prostych (np. taśma PTFE lub pasta uszczelniająca); nawinąć równomiernie na gwint zewnętrzny.
- Wkręcić wtyk do gniazda narzędzia, rozdzielacza lub przewodu; dokręcić kluczem, nie przekraczając siły mogącej uszkodzić gwint lub korpus.
- Po przywróceniu zasilania sprężonym powietrzem wykonać próbę szczelności (np. roztwór mydła na połączeniu).
- Podłączanie: wsunąć wtyk do zgodnego gniazda szybkozłączki aż do wyczuwalnego zatrzaśnięcia; rozłączanie wykonać przez odciągnięcie tulei gniazda.
- Eksploatacja: utrzymywać czystość czoła wtyku i gniazda, okresowo kontrolować stan uszczelnień w gniazdach współpracujących.
- Przestrzegać podanych granicznych parametrów pracy (ciśnienie, temperatura) oraz stosować wyłącznie z mediami zgodnymi materiałowo.
