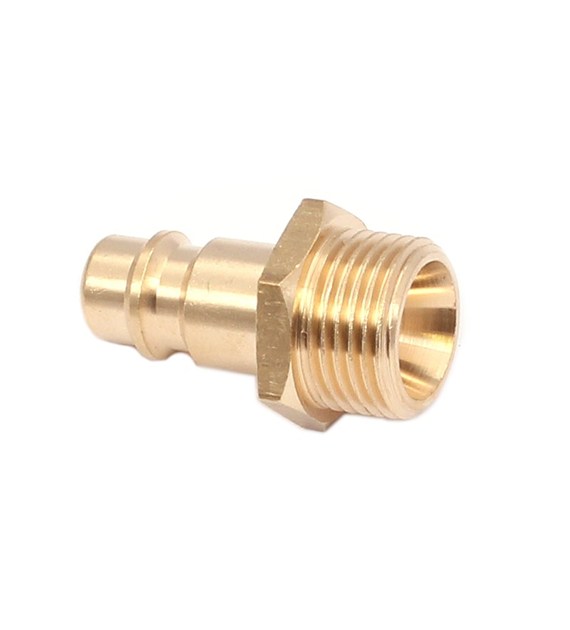

Szybkozłącze pneum. wtyk GZ 3/8'' mosiądz
Opis:
Szybkozłącze pneumatyczne – wtyk GZ 3/8" w wykonaniu mosiężnym to standardowy element systemów sprężonego powietrza DN 7,2, przeznaczony do szybkiego i pewnego łączenia przewodów oraz narzędzi. Konstrukcja umożliwiająca obsługę jedną ręką skraca czas przezbrojeń i ogranicza przestoje stanowisk. Wtyk bazuje na popularnym standardzie kompatybilnym z szybkozłączkami PARKER, RECTUS (seria 25/26) oraz CEJN 320, co ułatwia integrację z istniejącym parkiem narzędziowym bez konieczności wymiany całej armatury. Korpus w wersji mosiądz MS58 zapewnia stabilne parametry pracy i odporność na korozję w typowych warunkach warsztatowych, a dostępny wariant ze stali ocynkowanej pasywowanej na żółto (bez chromu VI) bywa wybierany w środowiskach o zwiększonym ryzyku uszkodzeń mechanicznych. Gwint zewnętrzny G 3/8" (ISO 228 / DIN 13) ułatwia montaż do rozdzielaczy, zaworów oraz gniazd narzędzi z przyłączem BSPP.
Element został zaprojektowany do pracy w instalacjach sprężonego powietrza oraz dla innych, nieagresywnych mediów w dopuszczalnym zakresie, przy ciśnieniu roboczym do 35 bar i temperaturze od -20 do +100°C. Nominalny przepływ 1100 l/min zaspokaja potrzeby większości narzędzi warsztatowych, takich jak klucze udarowe, szlifierki, pistolety do przedmuchiwania czy aplikatory pneumatyczne. Rozwiązanie odpowiada na typowe problemy eksploatacyjne: przecieki na połączeniach, niekompatybilność złączy między producentami oraz spadki przepływu ograniczające osiągi narzędzi. Dzięki wymienności w standardzie DN 7,2 i pewnemu zatrzaskowi, połączenie jest stabilne, a rozłączanie nie wymaga użycia dodatkowych narzędzi. GEKA Oryginal to rozpoznawalny standard montażowy – obecność tej marki ułatwia identyfikację i dobór kompatybilnych komponentów w łańcuchu dostaw B2B2C. W praktyce przekłada się to na prostsze utrzymanie ruchu, krótszy czas doboru części zamiennych i mniejsze ryzyko pomyłek magazynowych. To solidny wybór dla warsztatów, firm serwisowych i produkcji, gdzie liczy się przewidywalność działania i łatwość serwisowania.
Wymiary:
- Gwint przyłączeniowy: GZ 3/8" (BSPP, ISO 228)
- Średnica nominalna układu: DN 7,2
Cechy:
- Jednoręczna obsługa szybkozłącza, ułatwiająca częste zmiany osprzętu.
- Kompatybilność z szybkozłączkami PARKER, RECTUS seria 25/26 oraz CEJN 320 w standardzie DN 7,2, co upraszcza integrację w mieszanych parkach maszyn.
- Korpus w wersji mosiądz MS58; alternatywnie stal ocynkowana pasywowana na żółto (bez chromu VI) – dobór pod kątem środowiska pracy.
- Stabilny przepływ nominalny 1100 l/min – odpowiedni dla większości narzędzi warsztatowych.
- Odporność materiałowa na typowe warunki instalacji pneumatycznych, ograniczenie ryzyka korozji i zatarcia elementów ruchomych.
- Zatrzask mechaniczny zapewniający pewne trzymanie w gnieździe szybkozłączki i redukcję mikroprzecieków.
- Gwint ISO 228 / DIN 13 ułatwiający montaż do kolektorów, zaworów i narzędzi z przyłączem BSPP.
- Zakres pracy od -20 do +100°C – możliwość stosowania w chłodniach, halach nieogrzewanych i przy podwyższonych temperaturach procesowych.
- GEKA Oryginal jako jasny punkt odniesienia przy doborze kompatybilnych elementów w sieciach dystrybucyjnych.
Parametry:
- Kod Produktu: SWZM38
- Wymiary: GZ 3/8" (BSPP, ISO 228), DN 7,2
- Marka: GEKA Oryginal
- Producent: XL-TOOLS Poland
- Waga produktu: 0,025 kg
- Jednostka miary: szt
- Kod Kreskowy EAN13: 5907630123251
- Ciśnienie robocze: do 35 bar
- Temperatura pracy: -20°C do +100°C
- Medium: sprężone powietrze i inne media w zakresie kompatybilności materiałowej
- Maksymalna przepustowość: 1100 l/min
- Materiał wtyku: mosiądz MS58 (wersja alternatywna: stal ocynkowana, pasywowana na żółto, bez chromu VI)
- Standard i odpowiedniki: PARKER/RECTUS typ 25/26, CEJN 320
- Gwint: ISO 228 / DIN 13, przyłącze zewnętrzne G 3/8"
Zastosowanie:
Wtyk przeznaczony do instalacji pneumatycznych w warsztatach, serwisach motoryzacyjnych, liniach montażowych, utrzymaniu ruchu oraz w mobilnych zestawach z kompresorem. Sprawdza się przy zasilaniu narzędzi wymagających stabilnego przepływu, w punktach szybkiej zmiany osprzętu oraz tam, gdzie obowiązuje miks szybkozłączy różnych producentów. GEKA Oryginal zwiększa pewność doboru w konfiguracjach mieszanych, a standard DN 7,2 zapewnia wymienność. Przykładowe problemy rozwiązywane przez produkt to: brak kompatybilności między szybkozłączkami na różnych stanowiskach, częste mikroprzecieki na połączeniach oraz straty czasu przy przezbrojeniach. Dzięki parametrom przepływowym i zakresowi temperatur wtyk może pracować zarówno w halach, jak i w warunkach terenowych. To rozwiązanie przewidywalne w serwisie i łatwe do wdrożenia w łańcuchu dostaw B2B2C dzięki czytelnemu oznaczeniu i spójności ze standardami.
- Szybkie łączenie i rozłączanie osprzętu bez narzędzi, oszczędność czasu na stanowisku.
- Zmniejszenie ryzyka nieszczelności dzięki dopasowaniu do standardu DN 7,2 i precyzyjnemu zatrzaskowi.
- Łatwa integracja w mieszanych systemach dzięki zgodności z PARKER/RECTUS 25/26 i CEJN 320.
- Trwałość połączenia w warunkach warsztatowych oraz ograniczenie przestojów serwisowych.
- Przewidywalne osiągi narzędzi dzięki stabilnemu przepływowi.
- Prostota doboru komponentów w łańcuchu B2B2C dzięki rozpoznawalnej marce GEKA Oryginal.
- Możliwość pracy w szerokim zakresie temperatur, także w nieogrzewanych pomieszczeniach.
- Uniwersalność montażowa z gwintem G 3/8" BSPP (ISO 228).
Instrukcja użytkowania:
- Przed montażem sprawdzić zgodność standardu: DN 7,2 oraz kompatybilność szybkozłączki (PARKER/RECTUS 25/26, CEJN 320).
- Przygotować gniazdo G 3/8" BSPP; oczyścić gwint i gniazdo z zanieczyszczeń. W razie potrzeby zastosować odpowiednie uszczelnienie dla gwintu równoległego (np. uszczelka płaska do BSPP lub dopuszczony przez producenta preparat uszczelniający).
- Wkręcić wtyk ręcznie, a następnie dociągnąć kluczem do wyczuwalnego oporu; unikać nadmiernego momentu, aby nie uszkodzić gwintu lub uszczelnień.
- Przed pierwszym użyciem zweryfikować szczelność połączenia przy niskim ciśnieniu, następnie stopniowo podnieść ciśnienie do roboczego.
- Podczas pracy wsunąć wtyk w kompatybilną szybkozłączkę do momentu wyraźnego zatrzaśnięcia; pociągnięcie kontrolne potwierdza zablokowanie.
- Rozłączanie wykonać przez odciągnięcie tulei szybkozłączki; przed rozpięciem rekomendowane jest zredukowanie ciśnienia w odcinku roboczym.
- Eksploatować w zadanym zakresie temperatur i ciśnienia; okresowo kontrolować stan uszczelnień oraz czystość elementów łączących.
- Dla innych mediów niż powietrze potwierdzić kompatybilność materiałową (mosiądz/stal ocynkowana) z medium procesowym.
GEKA Oryginal wspiera spójność floty osprzętu i ułatwia logistykę części zamiennych. W praktyce pozwala przyspieszyć codzienne przezbrojenia i zmniejszyć straty wynikające z nieszczelności i niekompatybilności złączy.
