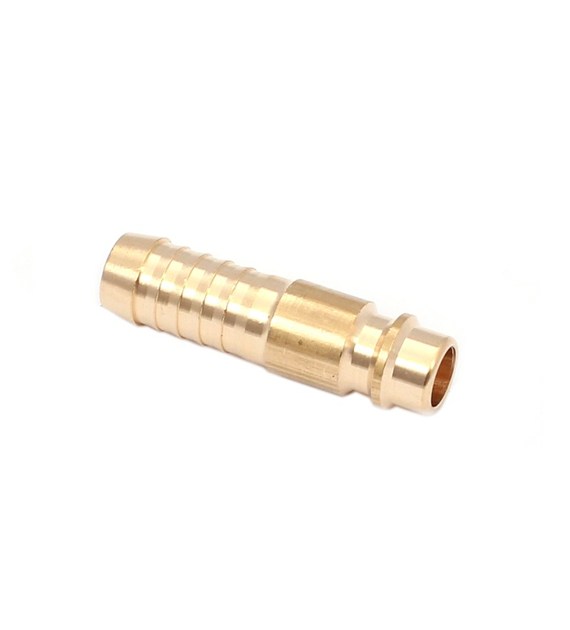

Szybkozłącze pneum. wtyk na wąż 10mm mosiądz
Opis:
Szybkozłącze pneumatyczne – wtyk na wąż 10 mm, wykonany z mosiądzu MS58, to element łączeniowy zgodny ze standardem DN 7,2, przeznaczony do zasilania narzędzi i instalacji sprężonym powietrzem oraz innymi mediami. Wtyk z króćcem do węża zapewnia szybkie podłączanie i rozłączanie jedną ręką, co skraca czas przezbrojenia stanowiska i ogranicza przestoje. Produkt pozostaje kompatybilny z szybkozłączkami PARKER/RECTUS serii 25/26 oraz CEJN 320, co ułatwia integrację w mieszanych parkach maszynowych. Wariant mosiężny sprawdza się w codziennych zastosowaniach warsztatowych i przemysłowych, zapewniając stabilny przepływ do 1100 l/min przy ciśnieniu roboczym do 35 bar i w szerokim zakresie temperatur od -20 do +100°C. Marka LUDECKE Germany jest wielokrotnie wybierana do profesjonalnych instalacji pneumatycznych – tu wtyk na wąż 10 mm odpowiada potrzebom zarówno użytkowników końcowych, jak i działów zakupów w firmach handlowych.
Rozwiązanie eliminuje typowe problemy, takie jak nieszczelności przy prowizorycznych połączeniach, trudne rozłączanie złączek w rękawicach czy brak zgodności między standardami wtyków. Zunifikowany profil DN 7,2 minimalizuje ryzyko niedopasowania, a jeden format króćca (10 mm) upraszcza dobór węża i osprzętu. W codziennej pracy różnicę widać zwłaszcza przy częstych zmianach narzędzi – wtyk umożliwia płynną wymianę bez spadków ciśnienia i bez konieczności stosowania narzędzi dodatkowych. Niewielka masa (ok. 18 g) ułatwia montaż na lekkich przewodach i pistoletach do przedmuchiwania, ograniczając obciążenie operatora.
W wersjach asortymentowych spotykane jest również wykonanie stalowe ocynkowane z pasywacją na żółto (bez chromu VI), jednak bieżący wariant dotyczy wtyku mosiężnego na wąż 10 mm. Króciec do węża pozwala na klasyczny montaż z obejmą; w ofercie rynkowej dostępne bywają także króćce przystosowane do szybkiego montażu bez obejmy – rozwiązanie przydatne przy serwisie mobilnym. Dzięki kompatybilności z popularnymi systemami (PARKER/RECTUS 25/26, CEJN 320) wtyk LUDECKE Germany nadaje się do modernizacji istniejących linii bez konieczności wymiany gniazd w całej instalacji.
Wymiary:
- Średnica króćca na wąż: 10 mm
- Standard złącza: DN 7,2 (profil zgodny)
Cechy:
- Jednoręczna obsługa szybkozłącza – intuicyjne podłączanie i odłączanie bez użycia narzędzi.
- Mosiądz MS58 – stabilność wymiarowa, dobry kompromis między trwałością a masą.
- Kompatybilność między-systemowa – współpraca z gniazdami PARKER/RECTUS serii 25/26 oraz CEJN 320 w standardzie DN 7,2.
- Wysoki przepływ do 1100 l/min – utrzymanie wydajności narzędzi pneumatycznych bez zauważalnych spadków.
- Parametry pracy: do 35 bar i temperatura -20 do +100°C – gotowość do pracy w warsztatach, na liniach montażowych i w serwisie.
- Króciec na wąż 10 mm – prosty montaż w najpopularniejszym rozmiarze przewodu.
- Odporność na czynniki eksploatacyjne typowe dla pneumatyki (sprężone powietrze i inne media zgodne z materiałem).
- Opcja alternatywnego wykonania stal ocynkowana (bez Cr VI) w ramach tego standardu – łatwe dopasowanie do wymogów projektu.
- Niska masa własna – ograniczone obciążenie końcówki przewodu i narzędzia.
- Marka LUDECKE Germany – spójność wymiarowa i standardowa kompatybilność w systemach europejskich.
Parametry:
- Kod Produktu: SWM10
- Wymiary: króciec na wąż 10 mm; standard DN 7,2
- Marka: LUDECKE Germany
- Producent: XL-TOOLS Poland
- Waga produktu: 0,018 kg
- Jednostka miary: szt
- Kod Kreskowy EAN13: 5907630123107
- Materiał wtyku: mosiądz MS58 gładki (dostępne także wykonanie stal ocynkowana, pasywacja na żółto, bez chromu VI)
- Medium robocze: powietrze i inne media
- Ciśnienie robocze: do 35 bar
- Zakres temperatur: -20°C do +100°C
- Maksymalna przepustowość: 1100 l/min
- Profil/odpowiednik: PARKER/RECTUS typ 25/26; CEJN 320
- Rodzaj końcówki: króciec do węża (montaż standardowy; warianty rynkowe obejmują szybki montaż bez obejmy)
Zastosowanie:
Przeznaczony do podłączania narzędzi pneumatycznych, urządzeń serwisowych i stanowisk produkcyjnych wykorzystujących przewody 10 mm w standardzie DN 7,2. Sprawdza się w kompresorowniach, warsztatach, zakładach obróbki, stacjach montażu, przy pistoletach przedmuchowych, kluczach udarowych o średnim zapotrzebowaniu na powietrze oraz w instalacjach dystrybucji sprężonego powietrza w halach. Rozwiązuje problemy z niekompatybilnymi profilami wtyków, trudnym rozłączaniem pod obciążeniem oraz niestabilnym przepływem w przypadku niedopasowanych przekrojów węży. Ułatwia standardyzację osprzętu w magazynie części i minimalizuje liczbę koniecznych adapterów. Dobrze wpisuje się w potrzeby firm, które potrzebują prostego i przewidywalnego komponentu do szybkiej integracji z istniejącą infrastrukturą. Solidny wybór dla tych zastosowań, w których liczy się szybka wymiana narzędzi i powtarzalna szczelność połączenia bez komplikacji serwisowych.
Dodatkowe korzyści z użytkowania tego typu produktu:
- Szybsze przezbrojenia stanowisk i krótsze przestoje.
- Redukcja wycieków sprężonego powietrza i strat energii.
- Mniejsza liczba adapterów dzięki standaryzacji DN 7,2.
- Wyższa powtarzalność parametrów pracy narzędzi dzięki przepływowi 1100 l/min.
- Możliwość pracy w szerokim zakresie temperatur otoczenia.
- Prosty montaż na popularnym przewodzie 10 mm.
- Kompatybilność z powszechnie stosowanymi gniazdami (PARKER/RECTUS 25/26, CEJN 320).
- Niska masa – mniejsze obciążenie ręki operatora i osprzętu.
- Skalowalność zastosowań od warsztatu po linię produkcyjną.
- Rozsądny koszt eksploatacji dzięki trwałym materiałom i łatwej wymianie.
Instrukcja użytkowania:
- Przygotowanie przewodu: odciąć prosto końcówkę węża 10 mm i oczyścić z zadziorów. Sprawdzić stan węża.
- Montaż węża: nasunąć wąż na króciec wtyku do oporu. W przypadku montażu standardowego zastosować odpowiednią obejmę, dokręcić z zalecanym momentem, zapewniając równomierny docisk.
- Kontrola szczelności: po zmontowaniu wykonać próbę przy niskim ciśnieniu, następnie stopniowo podnieść ciśnienie do roboczego, obserwując ewentualne nieszczelności.
- Podłączanie do gniazda: wsunąć wtyk LUDECKE Germany do kompatybilnego gniazda (DN 7,2 – PARKER/RECTUS 25/26, CEJN 320) do momentu wyczuwalnego zablokowania.
- Rozłączanie: odciągnąć tuleję gniazda i wyciągnąć wtyk, zachowując kontrolę nad przewodem. Zalecane rozładowanie ciśnienia w przewodzie przed rozpięciem.
- Eksploatacja: pracować w zakresie temperatur -20 do +100°C i przy ciśnieniu do 35 bar. Okresowo sprawdzać stan węża, obejmy i powierzchni roboczych wtyku/gniazda. Regularnie usuwać zanieczyszczenia mogące ograniczać przepływ. Marka LUDECKE Germany zachowuje kompatybilność wymiarową z podanymi systemami, co ułatwia serwis i wymianę.
