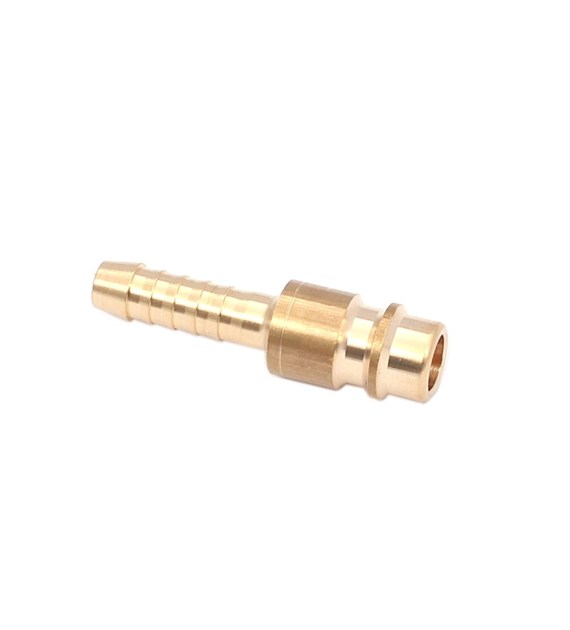

Szybkozłącze pneum. wtyk na wąż 6mm mosiądz
Opis:
Szybkozłącze pneumatyczne – wtyk na wąż 6 mm w wersji mosiężnej (MS58) to element łączący przeznaczony do instalacji sprężonego powietrza w standardzie DN 7,2, kompatybilny z gniazdami serii PARKER/RECTUS 25/26 oraz CEJN 320. Wariant oferowany pod kodem SWM06 posiada króciec do węża 6 mm i został zaprojektowany do obsługi jedną ręką, co przyspiesza podłączanie i rozłączanie narzędzi pneumatycznych w warunkach warsztatowych i produkcyjnych. Korpus wykonany z mosiądzu zapewnia stabilne parametry pracy w szerokim zakresie temperatur od -20 do +100°C oraz ciśnieniu roboczym do 35 bar. Konstrukcja króćca pozwala na szybki montaż na przewodzie (w wielu przypadkach bez obejmy), a przy aplikacjach wymagających dodatkowego zabezpieczenia możliwe jest zastosowanie standardowej opaski zaciskowej.
Wtyk zapewnia maksymalną przepustowość do 1100 l/min, co wspiera narzędzia o wyższym zapotrzebowaniu na przepływ powietrza i redukuje spadki ciśnienia w odcinku przyłączeniowym. Rozwiązanie rekomendowane jest do współpracy z kompresorami, narzędziami warsztatowymi, pistoletami do przedmuchiwania i lekkimi maszynami pneumatycznymi. Profil DN 7,2 to powszechnie stosowany standard w branży, co ułatwia integrację z istniejącymi gniazdami i przewodami w różnych działach firmy. Dla ekip zakupowych i utrzymania ruchu istotne jest, że wtyk pozostaje zamienny z wieloma popularnymi systemami szybkozłączek, co ułatwia standaryzację osprzętu oraz minimalizuje przestoje.
Produkt występuje również w wersji stalowej (stal ocynkowana i pasywowana na żółto, bez chromu VI), jednak wariant SWM06 odnosi się do wtyku z mosiądzu MS58. Wtyk jest elementem uniwersalnym, który rozwiązuje konkretne problemy: przy częstych zmianach narzędzi skraca czas przezbrojenia linii; w instalacjach pracujących w zmiennych temperaturach utrzymuje szczelność połączenia; w środowiskach mieszanych eliminuje niekompatybilność dzięki zgodności z popularnymi seriami PARKER/RECTUS 25/26 i CEJN 320. Dodatkowo, korpus mosiężny cechuje się odpornością na korozję w standardowych warunkach pracy instalacji pneumatycznej.
W opisie pojawia się marka LUDECKE Germany – zgodność wymiarowa i standard DN 7,2 wspierają integrację tam, gdzie w systemie stosowane są elementy sygnowane LUDECKE Germany. Dzięki temu łatwiej planować zakupy i utrzymywać spójność parku narzędziowego. Dla finalnych użytkowników kluczowa jest obsługa jedną ręką, stabilne parametry pracy oraz szybki montaż na wężu 6 mm, co w praktyce oznacza sprawną wymianę narzędzi, mniej wycieków i stabilne zasilanie powietrzem.
Wymiary:
- Rozmiar króćca do węża: 6 mm
- Profil/standard wtyku: DN 7,2
Cechy:
- Obsługa jedną ręką: konstrukcja wtyku umożliwia szybkie podłączenie i rozłączenie bez użycia dodatkowych narzędzi.
- Kompatybilność systemowa: współpraca z gniazdami PARKER/RECTUS seria 25/26 oraz CEJN 320 ogranicza ryzyko niezgodności elementów w instalacjach mieszanych.
- Wariant mosiężny MS58: stabilność wymiarowa i odporność na typowe czynniki środowiskowe instalacji pneumatycznych.
- Szeroki zakres pracy: ciśnienie robocze do 35 bar i temperatura od -20 do +100°C pozwalają na użytkowanie w chłodnych i ciepłych środowiskach.
- Wysoka przepustowość: do 1100 l/min dla zasilania narzędzi wymagających stałego przepływu.
- Króciec do szybkiego montażu: możliwość montażu na wężu bez obejmy; przy aplikacjach dynamicznych dopuszczalne zabezpieczenie opaską.
- Zgodność z LUDECKE Germany: łatwe włączanie do istniejących zestawów i utrzymanie standardu armatury.
- Materiały alternatywne: dostępna odmiana stalowa (ocynk pasywowany na żółto, bez chromu VI) dla środowisk wymagających innego materiału korpusu.
Parametry:
- Kod Produktu: SWM06
- Marka: LUDECKE Germany
- Producent: XL-TOOLS Poland
- Jednostka miary: szt
- Waga: 0,014 kg
- Kod Kreskowy EAN13: 5907630123206
- Króciec do węża: 6 mm
- Standard/profil: DN 7,2
- Materiał wtyku: mosiądz MS58 (wariant produktu); dostępny także wariant stal ocynkowana pasywowana na żółto (bez chromu VI)
- Medium robocze: powietrze i inne media (zgodnie z kompatybilnością materiałową instalacji)
- Ciśnienie robocze: do 35 bar
- Temperatura pracy: -20°C do +100°C
- Maksymalna przepustowość: do 1100 l/min
- Kompatybilność: PARKER/RECTUS typ 25/26, CEJN 320
- Zawartość opakowania: 1 x wtyk szybkozłączny na wąż 6 mm, DN 7,2
Zastosowanie:
- Warsztaty i serwisy: szybkie podłączanie kluczy pneumatycznych, pistoletów do przedmuchu i inflatorów.
- Produkcja i montaż: częste przezbrojenia stanowisk pracy, wymiana narzędzi, ograniczenie przestojów.
- Utrzymanie ruchu: standaryzacja osprzętu w profilach DN 7,2 i zgodność z LUDECKE Germany, ułatwiająca dobór części zamiennych.
- Budownictwo i instalacje: zasilanie zszywaczy, gwoździarek i lekkich narzędzi na wężach 6 mm.
- Aplikacje mobilne: sprężone powietrze z kompresorów przenośnych, gdzie ważna jest obsługa jedną ręką i pewne mocowanie.
Dobrze zaprojektowany wtyk DN 7,2 w wersji mosiężnej spełnia wymagania typowych instalacji pneumatycznych, zapewniając szczelność i powtarzalność połączeń. Dzięki kompatybilności z popularnymi seriami i marce LUDECKE Germany łatwo utrzymać spójność osprzętu w firmie. Odpowiednie dopasowanie do węża 6 mm i wysoka przepustowość pomagają ograniczyć straty ciśnienia w codziennej eksploatacji.
Korzyści z użytkowania tego typu produktu:
- Szybsza wymiana narzędzi dzięki obsłudze jedną ręką
- Redukcja przestojów i uproszczona logistyka części zamiennych
- Zmniejszone ryzyko nieszczelności i spadków ciśnienia
- Łatwa integracja z istniejącymi gniazdami DN 7,2 (RECTUS 25/26, CEJN 320)
- Możliwość standaryzacji osprzętu pneumatycznego w organizacji
- Odporność materiałowa wariantu mosiężnego na typowe warunki pracy
- Uniwersalność zastosowań w warsztacie, produkcji i serwisie
- Prosty montaż na wężu 6 mm, także w terenie
Instrukcja użytkowania:
- Przed montażem upewnić się, że instalacja jest bezciśnieniowa i odłączona od źródła powietrza.
- Dobrać wąż o średnicy wewnętrznej 6 mm, czysty i nieuszkodzony.
- Nasunąć wąż na króciec do oporu; przy aplikacjach dynamicznych lub wyższym obciążeniu dodać opaskę zaciskową i równomiernie ją dociągnąć.
- Sprawdzić zgodność standardu: wtyk DN 7,2 łączyć z odpowiednim gniazdem (RECTUS 25/26, CEJN 320 lub równoważnym).
- Podczas podłączania wcisnąć wtyk do gniazda do momentu wyczuwalnego zatrzaśnięcia.
- Po podaniu ciśnienia wykonać próbę szczelności (np. płynem wykrywającym nieszczelności).
- Rozłączać po uprzednim zredukowaniu ciśnienia w odcinku roboczym; odciągnąć tuleję gniazda i wyprowadzić wtyk ruchem osiowym.
- Okresowo kontrolować stan króćca, węża i opasek; w razie zużycia lub uszkodzeń wymienić elementy.
