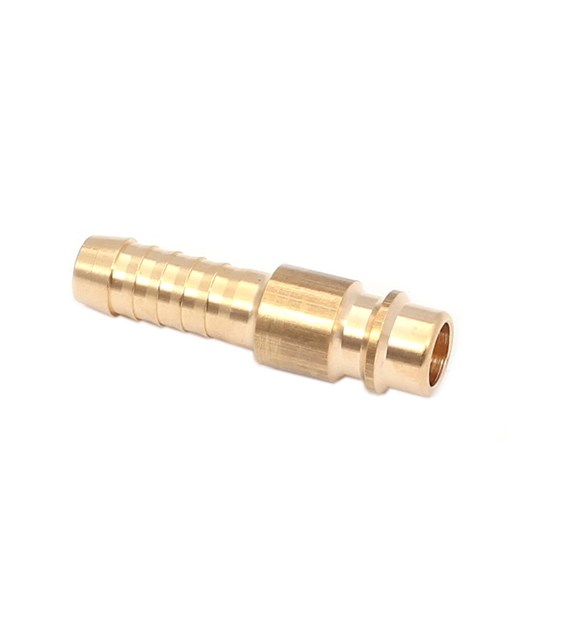

Szybkozłącze pneum. wtyk na wąż 8mm mosiądz
Opis:
Szybkozłącze pneumatyczne – wtyk na wąż 8 mm w wykonaniu mosiężnym to element przyłączeniowy przeznaczony do szybkiego, powtarzalnego łączenia przewodów sprężonego powietrza z narzędziami i instalacjami. Wersja zgodna ze standardem DN 7,2 współpracuje z szeroko stosowanymi gniazdami i złączami wielu producentów. Dzięki profilowi kompatybilnemu z systemami PARKER/RECTUS serii 25/26 oraz CEJN 320, wtyk pozwala na bezproblemową integrację istniejących stanowisk i narzędzi pneumatycznych bez konieczności modyfikacji osprzętu. Marka LUDECKE Germany jest eksponowana dla łatwiejszej identyfikacji standardu i profilu złącza, co upraszcza dobór części zamiennych w środowisku B2B i B2C.
Wariant z króćcem na wąż 8 mm adresuje typową potrzebę szybkiego montażu na wężach o tej średnicy wewnętrznej. Wtyk działa w zakresie ciśnień roboczych do 35 bar i temperatur od -20 do +100°C, co odpowiada wymaganiom większości aplikacji warsztatowych oraz przemysłowych. Maksymalna przepustowość 1100 l/min ogranicza spadki ciśnienia na przyłączu i wspiera stabilną pracę narzędzi pneumatycznych, takich jak zakrętarki, szlifierki, wiertarki czy pistolety do przedmuchu.
Korpus wtyku dostępny jest w dwóch wykonaniach materiałowych: mosiądz MS58 gładki lub stal ocynkowana z pasywacją na żółto (bez zawartości chromu VI). Prezentowana wersja mosiężna minimalizuje ryzyko zapieczeń i korozji w typowych warunkach warsztatowych, a gładki króciec umożliwia szybki montaż węża. W ofercie spotykane są również warianty do montażu bez obejmy (push-on), co może skrócić czas montażu i serwisu instalacji. Obsługa jedną ręką przyspiesza przezbrojenia stanowisk i wymianę narzędzi – to realne oszczędności czasu w pracy ciągłej i przy częstych zmianach osprzętu.
Produkt rozwiązuje konkretne problemy eksploatacyjne: ogranicza nieszczelności wynikające z niedopasowania profili złączy, eliminuje przestoje związane z wolną wymianą narzędzi oraz upraszcza zarządzanie częściami zamiennymi dzięki zgodności z popularnymi standardami (DN 7,2, PARKER/RECTUS 25/26, CEJN 320). Sprawdza się w serwisach, warsztatach, liniach produkcyjnych oraz w przydomowych instalacjach sprężonego powietrza. Solidna konstrukcja i jasno określone parametry robocze przekładają się na przewidywalność pracy systemu.
Wymiary:
- Króciec na wąż: 8 mm (do węża o średnicy wewnętrznej 8 mm)
- Profil/standard przepływu: DN 7,2 (kompatybilny z RECTUS 25/26, CEJN 320)
Cechy:
- Standard DN 7,2 zapewniający kompatybilność między systemami bez konieczności stosowania adapterów.
- Wykonanie wtyku z mosiądzu MS58; dostępne warianty alternatywne ze stali ocynkowanej, pasywowanej na żółto (bez chromu VI).
- Króciec na wąż 8 mm umożliwiający szybki montaż przewodu; dostępne wykonania do montażu bez obejmy oraz klasyczne pod opaskę zaciskową.
- Obsługa jedną ręką ułatwiająca szybkie podłączanie i odłączanie narzędzi pneumatycznych.
- Maksymalna przepustowość 1100 l/min wspierająca stabilny przepływ powietrza i mniejsze spadki ciśnienia.
- Zakres temperatury pracy od -20 do +100°C dla zastosowań wewnątrz i w warunkach umiarkowanych na zewnątrz.
- Ciśnienie robocze do 35 bar pozwalające na bezpieczną pracę w typowych instalacjach sprężonego powietrza.
- Medium: sprężone powietrze i inne kompatybilne media procesowe, zgodne z materiałami wykonania.
- Kompatybilność z gniazdami PARKER/RECTUS Seria 25/26 oraz CEJN 320 ułatwiająca integrację mieszanych flot narzędzi.
- Profil i geometria zapewniające szybkie, szczelne sprzęganie z minimalną stratą czasu podczas przezbrojeń.
Parametry:
- Kod Produktu: SWM08
- Marka: LUDECKE Germany
- Producent: XL-TOOLS Poland
- Jednostka miary: szt
- Waga produktu: 0,016 kg
- Kod Kreskowy EAN13: 5907630123237
- Materiał wtyku: mosiądz MS58 (wariant alternatywny: stal ocynkowana, pasywowana na żółto, bez Cr VI)
- Profil złącza: DN 7,2
- Kompatybilność: PARKER/RECTUS Seria 25/26; CEJN 320
- Ciśnienie robocze: do 35 bar
- Temperatura pracy: -20°C do +100°C
- Maksymalna przepustowość: 1100 l/min
- Typ przyłącza do przewodu: króciec na wąż 8 mm
- Medium: powietrze i inne media kompatybilne z materiałami
Zastosowanie:
Szybkozłącze pneumatyczne – wtyk na wąż 8 mm znajduje zastosowanie w warsztatach mechanicznych, serwisach oponiarskich, zakładach produkcyjnych, lakierniach, stolarniach oraz w instalacjach utrzymania ruchu. Służy do podłączania narzędzi pneumatycznych, pistoletów do przedmuchu, urządzeń pomiarowych i modułów przygotowania powietrza. Sprawdza się przy częstych zmianach osprzętu, w stanowiskach mobilnych oraz wszędzie tam, gdzie wymagana jest szybka, jednoznaczna identyfikacja standardu DN 7,2 i zgodność z gniazdami PARKER/RECTUS 25/26 oraz CEJN 320. Zmniejsza ryzyko nieszczelności i kwalifikowanych przestojów wynikających z niekompatybilnych profili wtyk-gniazdo, przyspiesza serwis oraz ułatwia standaryzację osprzętu w całej organizacji. LUDECKE Germany jako marka wskazana dla tego produktu ułatwia ujednolicenie zakupów i opisów magazynowych w środowisku e-commerce.
Korzyści z użytkowania:
- Szybsza wymiana narzędzi dzięki obsłudze jedną ręką i ustandaryzowanemu profilowi DN 7,2.
- Redukcja nieszczelności i spadków ciśnienia poprzez dopasowanie do popularnych gniazd i profili.
- Mniejsza liczba adapterów w parku maszynowym dzięki kompatybilności z PARKER/RECTUS 25/26 oraz CEJN 320.
- Elastyczny montaż na wężu 8 mm, także w wariantach bez obejmy (push-on) lub z opaską.
- Stabilna praca narzędzi przy przepływie do 1100 l/min i ciśnieniu do 35 bar.
- Odporność materiałowa na typowe warunki warsztatowe w wykonaniu mosiężnym MS58.
- Ułatwiona standaryzacja asortymentu w B2B i e-commerce dzięki jednoznacznej identyfikacji marki LUDECKE Germany i kodowi produktu SWM08.
Instrukcja użytkowania:
- Dobór i weryfikacja: zweryfikować standard DN 7,2 i kompatybilność gniazd w instalacji (PARKER/RECTUS 25/26, CEJN 320). Upewnić się, że wąż posiada średnicę wewnętrzną 8 mm.
- Przygotowanie przewodu: odciąć wąż prostopadle, usunąć zadzior. W razie montażu z opaską, nasunąć opaskę przed osadzeniem wtyku.
- Montaż na wężu: nasunąć wąż na króciec wtyku do oporu. Dla montażu z opaską – zaciągnąć opaskę zgodnie z zaleceniami producenta (bez nadmiernego zgniatania). Dla wariantu bez obejmy (push-on) – zastosować przewidziany dla tego systemu wąż i postępować zgodnie z jego wytycznymi.
- Podłączenie do instalacji: wcisnąć wtyk w gniazdo szybkozłącza do wyraźnego zaskoczenia mechanizmu. Sprawdzić szczelność przy ciśnieniu roboczym.
- Eksploatacja: pracować w zakresie temperatur -20 do +100°C i ciśnienia do 35 bar. Unikać zanieczyszczeń stałych w medium; zalecane jest użycie filtracji powietrza.
- Kontrola i serwis: okresowo kontrolować stan węża, opaski i powierzchni uszczelniających wtyku. W razie zużycia lub uszkodzeń – wymienić element.
- Bezpieczeństwo: przed rozłączeniem zredukować ciśnienie w odcinku roboczym. Chronić oczy i skórę przed gwałtownym wypływem medium. Nie stosować w środowiskach i z mediami niezgodnymi z materiałami wykonania.
