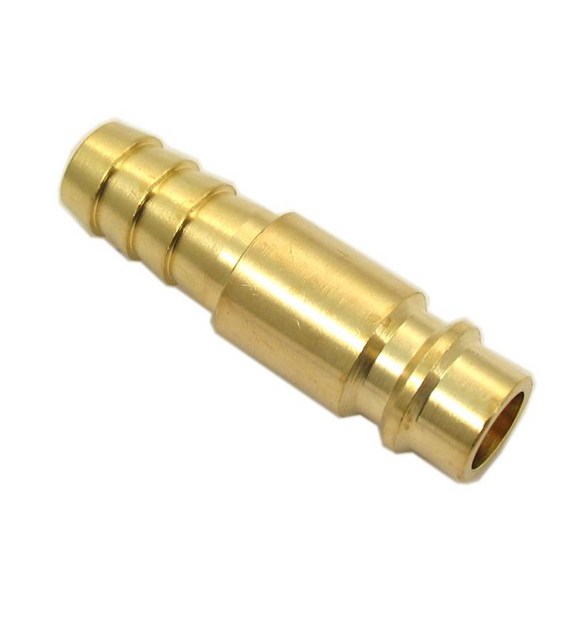

Szybkozłącze pneum. wtyk na wąż 9mm mosiądz
Opis:
Szybkozłącze pneumatyczne – wtyk na wąż 9 mm z mosiądzu (MS58) to element roboczy systemów sprężonego powietrza w standardzie DN 7,2, zaprojektowany do częstych podłączeń i odłączeń narzędzi oraz osprzętu. Konstrukcja z króćcem (nyplem) na wąż 9 mm pozwala na szybki montaż w linii pneumatycznej, a profil roboczy umożliwia obsługę jedną ręką. Rozwiązanie powstało z myślą o zminimalizowaniu strat ciśnienia i ryzyka nieszczelności przy częstych przepięciach. Produkt jest kompatybilny z popularnymi systemami: PARKER/RECTUS seria 25/26 oraz CEJN 320, co ułatwia integrację w istniejących instalacjach bez konieczności wymiany całych odcinków osprzętu. Marka GEKA Oryginal zapewnia spójność standardu wykonania i dopasowania do szeroko stosowanych gniazd tego profilu.
Mosiężny korpus MS58 zapewnia odporność na korozję i stabilność wymiarową w szerokim zakresie temperatur pracy od -20 do +100°C. Wtyk utrzymuje szczelność w typowych aplikacjach pneumatycznych do ciśnienia roboczego 35 bar, a maksymalna przepustowość 1100 l/min wspiera narzędzia wymagające ciągłego zasilania powietrzem. Dzięki standardowi DN 7,2 uzyskuje się powtarzalne parametry przepływowe i pewne łączenie z gniazdami tego samego profilu. Dla zespołów utrzymania ruchu i serwisów warsztatowych istotna jest wymienność: wtyk współpracuje z gniazdami PARKER/RECTUS 25/26 i CEJN 320, co ułatwia szybkie uzupełnianie i modernizację z magazynu części.
W praktyce produkt rozwiązuje kilka częstych problemów: skraca czas przezbrojenia stanowisk dzięki obsłudze jednoręcznej, zmniejsza ryzyko nieszczelności wynikających z niedopasowania profilu, ogranicza spadki ciśnienia przy dużym przepływie, a także ujednolica standard złączy w mieszanych flotach narzędzi. W miejscach o zmiennej temperaturze otoczenia utrzymuje stabilne działanie uszczelnienia. W liniach mobilnych i serwisowych minimalizuje potrzebę stosowania przejściówek.
Dla pełnej przejrzystości warto wskazać, że w ramach tego standardu spotykane są również wykonania stalowe (ocynkowane, pasywowane na żółto, bez chromu VI), jednak prezentowany wariant dotyczy wersji mosiężnej na wąż 9 mm. To rozwiązanie jest adresowane do typowych instalacji sprężonego powietrza, ale może pracować także z innymi mediami gazowymi i płynnymi, o ile zachowana jest zgodność materiałowa z mosiądzem i uszczelnieniami układu. Dzięki temu wtyk może stanowić komponent uniwersalny w warsztatach, liniach produkcyjnych, lakierniach czy w serwisie narzędzi pneumatycznych. Wtyk szybkozłączki pneumatycznej na wąż 9 mm GEKA Oryginal to funkcjonalny element dla użytkowników poszukujących niezawodnej i kompatybilnej części w standardzie DN 7,2. Krótko mówiąc: mniej przestojów, więcej stabilnej pracy.
Wymiary:
- Średnica króćca na wąż: 9 mm
- Standard profilu wtyku: DN 7,2 (profil europejski)
Cechy:
- Obsługa jedną ręką: konstrukcja wtyku umożliwia szybkie przepinanie narzędzi bez odkładania uchwytu, co skraca przestoje na stanowisku.
- Kompatybilność międzyplatformowa: współpraca z gniazdami PARKER/RECTUS seria 25/26 oraz CEJN 320 ułatwia integrację w istniejących instalacjach.
- Materiał MS58 (mosiądz): dobra odporność na korozję i stabilność wymiarowa; korzystne parametry w aplikacjach sprężonego powietrza.
- Stabilne parametry przepływowe: do 1100 l/min, co wspiera narzędzia o wyższym zapotrzebowaniu na powietrze.
- Zakres pracy w trudnych warunkach: temperatura od -20 do +100°C, ciśnienie robocze do 35 bar.
- Króciec na wąż 9 mm: pewny montaż przewodu; łatwa integracja z popularnymi rozmiarami przewodów pneumatycznych.
- Standard DN 7,2: ujednolicone wymiary i profil, wysoka powtarzalność łączeń.
- Marka GEKA Oryginal: rozpoznawalny standard, łatwa identyfikacja i dobór zamienników tej marki w łańcuchu dostaw.
- Uniwersalne medium: powietrze i inne media (po uwzględnieniu zgodności materiałowej).
Parametry:
- Kod Produktu: SWM09
- Jednostka miary: szt
- Waga produktu: 0,016 kg
- Marka: GEKA Oryginal
- Producent: XL-TOOLS Poland
- Kod Kreskowy EAN13: 5907630123244
- Ciśnienie robocze: do 35 bar
- Temperatura pracy: od -20°C do +100°C
- Maksymalna przepustowość: 1100 l/min
- Medium: sprężone powietrze i inne kompatybilne media
- Standard profilu: DN 7,2
- Kompatybilność: PARKER/RECTUS typ 25/26, CEJN 320
- Materiał korpusu: mosiądz MS58 (wariant prezentowany)
Zastosowanie:
- Linie zasilania narzędzi pneumatycznych w warsztatach, serwisach i na produkcji.
- Szybkie przezbrajanie stanowisk montażowych i pakujących z częstym przepinaniem osprzętu.
- Układy sprężonego powietrza w branży automotive, obróbce drewna, metalach, lakiernictwie i utrzymaniu ruchu.
- Mobilne zestawy serwisowe, gdzie liczy się kompatybilność DN 7,2 oraz pewne łączenie w zmiennych warunkach.
- Miejsca, w których istotna jest wymienność złączy z systemami PARKER/RECTUS 25/26 i CEJN 320.
Ten wtyk szybkozłącza pneumatycznego na wąż 9 mm GEKA Oryginal łączy prostotę montażu z przewidywalnymi parametrami przepływu. Dzięki zgodności ze standardem DN 7,2 oraz szerokiej kompatybilności ułatwia utrzymanie sprawności linii i ogranicza koszty przestojów.
Lista korzyści:
- Skrócenie czasu przezbrojeń dzięki obsłudze jedną ręką
- Mniejsza liczba nieszczelności w punktach połączeń
- Wysoka kompatybilność z popularnymi gniazdami (PARKER/RECTUS 25/26, CEJN 320)
- Stabilna praca w szerokim zakresie temperatur i ciśnień
- Ujednolicenie standardu DN 7,2 w parku narzędziowym
- Odporna, mosiężna konstrukcja MS58 ograniczająca korozję
- Przewidywalny przepływ do 1100 l/min dla narzędzi wymagających stałego zasilania
- Prosty montaż na wężu 9 mm, bez potrzeby specjalistycznych narzędzi
Instrukcja użytkowania:
- Dobrać wąż o wewnętrznej średnicy 9 mm, zgodny materiałowo z medium.
- Nasuwać wąż osiowo na króciec wtyku do pełnego przylgnięcia; w aplikacjach przemysłowych zalecane zabezpieczenie opaską zaciskową odpowiedniej średnicy.
- Przed podłączeniem upewnić się, że gniazdo szybkozłączki odpowiada profilowi DN 7,2 (kompatybilne: PARKER/RECTUS 25/26, CEJN 320).
- Podłączać wtyk do gniazda zdecydowanym ruchem aż do wyczuwalnego zatrzaśnięcia; odłączać pociągnięciem tulei gniazda zgodnie z jego instrukcją.
- Pracować w zakresie temperatur -20 do +100°C i do 35 bar ciśnienia roboczego; nie przekraczać parametrów katalogowych.
- Okresowo kontrolować stan węża i połączenia (zużycie, pęknięcia, poluzowanie opaski) oraz czyścić z zabrudzeń wpływających na szczelność.
