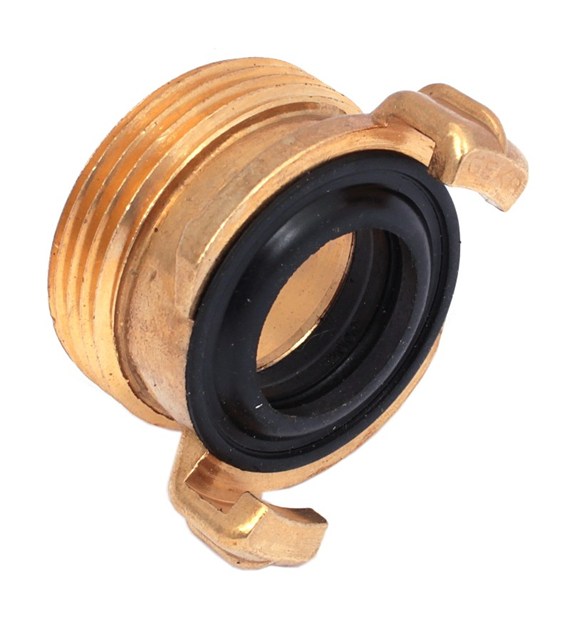

Szybkozłączka GEKA gwint zewn wąż 32mm 5/4'
Opis:
Szybkozłączka kłowa GEKA Oryginal z gwintem zewnętrznym 1 1/4 cala (G 1 1/4") to uniwersalny element armatury przeznaczony do szybkiego łączenia przewodów oraz urządzeń w instalacjach wody i powietrza. Złącze bazuje na standardzie GEKA z rozstawem kłów 40 mm, dzięki czemu współpracuje z innymi elementami tego typu o tym samym standardzie. Konstrukcja z mosiądzu CW617N (W617N) zapewnia odporność na korozję wodną i typowe warunki eksploatacyjne w warsztacie, ogrodzie oraz w lekkich zastosowaniach przemysłowych. Produkt korzysta z uszczelnienia NBR serii GEKA 200, które stabilnie doszczelnia połączenie i ogranicza ryzyko wycieków przy prawidłowym doborze i montażu.
Wariant z gwintem zewnętrznym ułatwia dołączanie armatury, filtrów, szybkozłączy, rozdzielaczy czy elementów z gwintem wewnętrznym G 1 1/4". Standardowe medium robocze to woda i powietrze, a dopuszczalne ciśnienie pracy wynosi 10 bar. Zakres temperatur eksploatacyjnych elementu to -5°C do 100°C, natomiast samo uszczelnienie NBR pracuje optymalnie w przedziale -10°C do 90°C. Połączenie kłowe działa symetrycznie – sprzęgnięcie następuje poprzez wsunięcie i lekkie obrócenie dwóch złączy o rozstawie kłów 40 mm, co sprzyja szybkim przezbrojeniom i skróceniu przestojów.
GEKA Oryginal to rozpoznawalny standard złączy kłowych, opracowany pierwotnie przez KARASTO, zapewniający kompatybilność systemową i powtarzalność wymiarową. Dla użytkownika końcowego oraz działów zakupów w kanałach B2B2C ważna jest przewidywalność: produkt łączy cechy prostego, beznarzędziowego montażu z odpornością materiałową mosiądzu i łatwą konserwacją uszczelnienia NBR. Szybkozłączka sprawdza się tam, gdzie liczy się szybkie podpinanie węży ogrodowych, linii do sprężonego powietrza o niskim i średnim obciążeniu oraz doraźne podłączenia w warsztatach i przydomowych instalacjach.
Wymiary:
- Gwint zewnętrzny: G 1 1/4" (11/4 cala).
- Rozstaw kłów: 40 mm (standard GEKA).
- Zgodność nominalna z instalacjami 5/4" (32 mm) w zakresie armatury i przewodów dopasowanych do gwintu wewnętrznego G 1 1/4".
Cechy:
- Szybkie złącze kłowe GEKA Oryginal z rozstawem kłów 40 mm, zapewniające kompatybilność z innymi elementami systemu GEKA.
- Wersja z gwintem zewnętrznym G 1 1/4", ułatwiająca podłączanie urządzeń i armatury z gwintem wewnętrznym.
- Korpus z mosiądzu CW617N (W617N) o dobrej odporności na korozję i typowe obciążenia eksploatacyjne.
- Uszczelnienie NBR GEKA 200 (80200C), zoptymalizowane pod kątem wody i powietrza; łatwo dostępne do wymiany serwisowej.
- Praca przy ciśnieniu do 10 bar, z zachowaniem szczelności przy prawidłowym montażu i doborze elementów współpracujących.
- Zakres temperatur użytkowania elementu: -5°C do 100°C; zakres pracy uszczelnienia NBR: -10°C do 90°C.
- Prosty, beznarzędziowy montaż poprzez obrócenie po sprzęgnięciu kłów; redukcja czasu przezbrojenia instalacji.
- Standard GEKA minimalizuje problem niekompatybilnych końcówek węży i armatury w instalacjach wieloelementowych.
Parametry:
- Kod Produktu: GKI114A
- Wymiary:
• Gwint zewnętrzny: G 1 1/4" (11/4 cala)
• Rozstaw kłów: 40 mm
• Zgodność nominalna: 5/4" (32 mm) w zakresie kompatybilnej armatury
- Marka: GEKA Oryginal
- Producent: XL-TOOLS Poland
- Waga: 0,081 kg
- Jednostka miary: szt
- Kod Kreskowy EAN13: 5907630123411
- Pozostałe parametry:
• Materiał: mosiądz CW617N (W617N)
• Medium: woda, powietrze
• Ciśnienie robocze: 10 bar
• Temperatura pracy elementu: -5°C do 100°C
• Uszczelnienie: GEKA 200 NBR (80200C), zakres pracy uszczelnienia: -10°C do 90°C
Zastosowanie:
- Ogrodnictwo i nawadnianie: szybkie podpinanie odcinków węży i zraszaczy, tymczasowe rozgałęzienia w instalacjach 5/4", łatwa reorganizacja linii podlewania w sezonie. Rozwiązanie problemu częstych przekuć i nieszczelności wynikających z niedopasowanych końcówek.
- Warsztat i przydomowe prace: doraźne przyłączenia wody do mycia narzędzi, krótkotrwałe linie powietrzne do dmuchania i przedmuchiwania. Ograniczenie przestojów wynikających z konieczności użycia narzędzi do montażu klasycznych złączy.
- Budowa i serwis: tymczasowe punkty poboru wody, przejścia do armatury z gwintem wewnętrznym G 1 1/4" w rozdzielaczach i filtrach. Redukcja problemu niekompatybilności złączy dzięki standardowi GEKA (rozstaw 40 mm).
- Rolnictwo i prace terenowe: szybkie łączenie odcinków linii przesyłowych wody o umiarkowanym ciśnieniu, możliwość szybkiego rozłączenia w razie potrzeby zmiany konfiguracji.
GEKA Oryginal w tym wariancie gwintowanym ułatwia budowę modularnych układów wodnych i pneumatycznych o niskim i średnim obciążeniu. Standaryzacja 40 mm pozwala łączyć elementy różnych dostawców zgodnych z GEKA, zachowując przewidywalność działania.
Korzyści z użytkowania:
- Szybkie przezbrojenia i oszczędność czasu dzięki połączeniu kłowemu.
- Mniejsze ryzyko wycieków dzięki uszczelnieniu NBR dobranemu do wody i powietrza.
- Kompatybilność systemowa GEKA (40 mm) – łatwe łączenie elementów różnych producentów zgodnych z tym standardem.
- Trwały materiał mosiężny – dobra odporność na korozję w typowych warunkach pracy.
- Uniwersalność zastosowań: woda i powietrze w szerokim zakresie temperatur i ciśnień do 10 bar.
- Prosta obsługa bez narzędzi – ograniczenie błędów montażowych.
Instrukcja użytkowania:
- Przed montażem sprawdzić stan kłów i uszczelnienia NBR; elementy zabrudzone oczyścić, zużyte uszczelki wymienić.
- Dopasować złącze kłowe do kompatybilnego elementu GEKA (rozstaw kłów 40 mm). Wsunąć i lekko obrócić do wyczuwalnego zablokowania.
- Stronę gwintowaną G 1 1/4" wkręcić w gniazdo z gwintem wewnętrznym G 1 1/4", stosując odpowiednią taśmę/PTFE lub uszczelkę płaską zgodnie z wymaganiami instalacji.
- Po montażu stopniowo podać medium, sprawdzić szczelność przy ciśnieniu roboczym. W razie nieszczelności skorygować dokręcenie lub wymienić uszczelnienie.
- Eksploatować w granicach parametrów: ciśnienie do 10 bar; temperatura elementu -5°C do 100°C; uwzględnić zakres pracy uszczelnienia NBR (-10°C do 90°C).
- Po zakończeniu pracy rozłączyć złącze poprzez lekkie odkręcenie i wyjęcie, przechowywać w suchym miejscu, chronić uszczelkę przed olejami niespójnymi z NBR.
