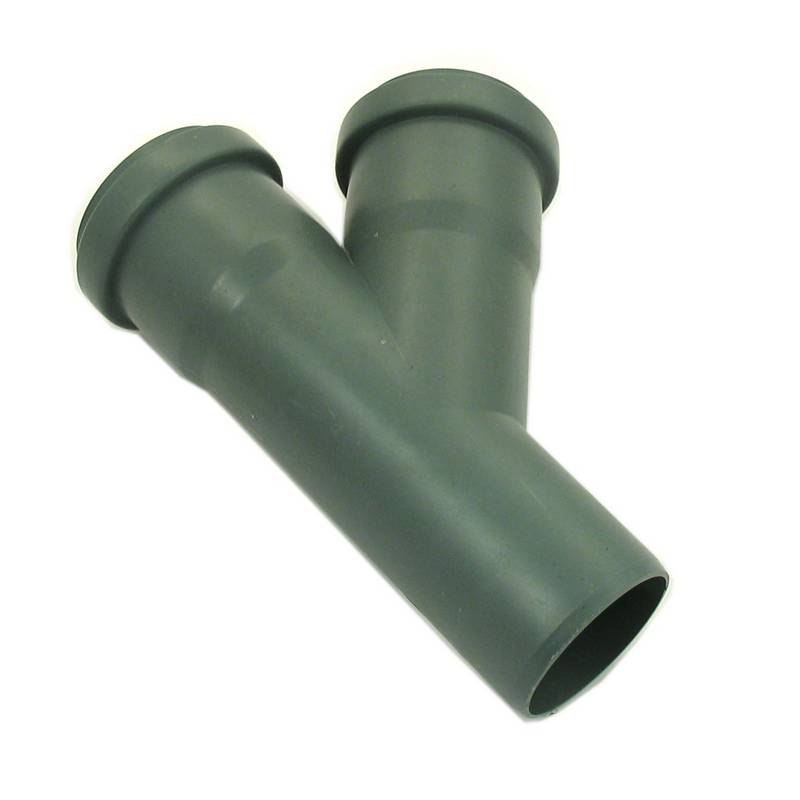

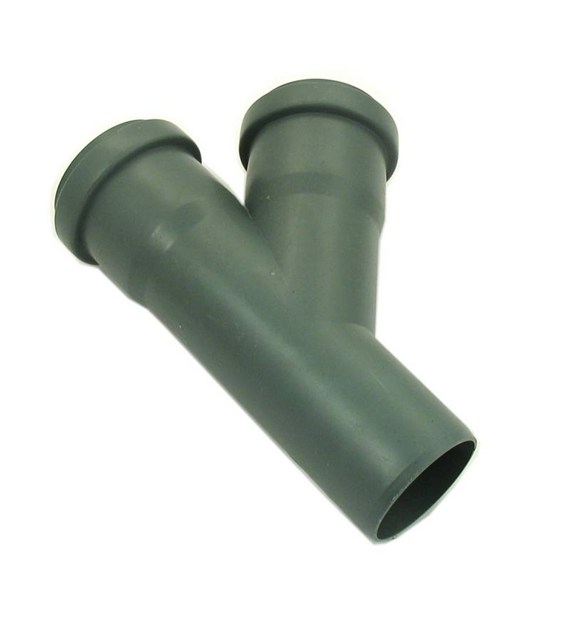

Trójnik 110/ 50/67 szary
Opis:
Trójnik 110/50/67 szary XL-TOOLS to kształtka do wewnętrznych instalacji kanalizacyjnych, przeznaczona do łączenia przewodu głównego DN 110 mm z odgałęzieniem DN 50 mm pod kątem 67°. Element wykonany do pracy w systemach bezciśnieniowych, z fabrycznie zamontowanymi uszczelkami dwuwargowymi z pierścieniem dociskowym, zapewnia szybki montaż na wcisk oraz pewną szczelność połączeń. Rozwiązanie dedykowane do budynków mieszkalnych, użyteczności publicznej i lekkich zastosowań przemysłowych, gdzie wymagane jest trwałe i odporne hydraulicznie rozgałęzienie pionu lub przewodu poziomego. Produkt marki XL-TOOLS w kolorze szarym optymalnie wpisuje się w standardowe systemy kanalizacji wewnętrznej.
Kształtka zaprojektowana jest do pracy ze ściekami o podwyższonej temperaturze: do 95°C w trybie ciągłym i okresowo do 100°C, co odpowiada wymaganiom nowoczesnych urządzeń AGD i sanitarnych (np. zmywarki, pralki, umywalki, brodziki). Gładkie ścianki wewnętrzne ograniczają osadzanie się zanieczyszczeń i zmniejszają ryzyko powstawania zatorów, a kąt 67° zapewnia korzystne warunki przepływu w porównaniu z ostrzejszymi załamaniami. Niewielka masa ułatwia prace instalacyjne w ograniczonej przestrzeni i przyspiesza montaż.
Akapit o bezpieczeństwie użytkowania i montażu:
Prace montażowe należy prowadzić w odciętym hydraulicznie odcinku instalacji, bez przepływu ścieków i bez nadciśnienia. Zalecane jest stosowanie rękawic ochronnych i okularów, szczególnie podczas docinania i fazowania rur PP/PVC, ponieważ świeżo cięte krawędzie mogą być ostre. Przed wsunięciem końcówki rury do kielicha trójnika XL-TOOLS należy oczyścić i osuszyć powierzchnie, usunąć gratu i nałożyć odpowiedni poślizg do montażu uszczelnianych złączy (nie stosować klejów ani rozpuszczalników do PP). Nie przekraczać deklarowanych zakresów temperatury ścieków; w przypadku okresowych zrzutów gorących mediów elementy mogą nagrzewać się do wysokiej temperatury – unikać kontaktu gołymi dłońmi. Produkt przeznaczony wyłącznie do kanalizacji grawitacyjnej (bezciśnieniowej); nie stosować w instalacjach ciśnieniowych ani do transportu mediów agresywnych termicznie i chemicznie poza zakresem odporności typowym dla PP. Unikać długotrwałej ekspozycji na promieniowanie UV na etapie składowania.
Wymiary:
- Średnica przewodu głównego: 110 mm
- Średnica odgałęzienia: 50 mm
- Kąt rozgałęzienia: 67°
- Kolor: szary
Cechy:
- Kształtka kanalizacyjna PP 110/50 pod kątem 67°, kompatybilna z typowymi systemami wewnętrznymi.
- Fabrycznie montowane uszczelki dwuwargowe z pierścieniem dociskowym zapewniają szczelność bez konieczności klejenia.
- Odporność na podwyższoną temperaturę ścieków: do 95°C w sposób ciągły, okresowo do 100°C.
- Odporność chemiczna na związki obecne w ściekach bytowych i wielu ściekach technologicznych.
- Niewielki ciężar i prosta technika łączenia na wcisk przyspieszają prace montażowe.
- Gładkie ścianki wewnętrzne trójnika XL-TOOLS ograniczają osady i poprawiają własności hydrauliczne.
- Kąt 67° sprzyja łagodnej zmianie kierunku przepływu i redukuje ryzyko zatorów.
- Kolor szary do zastosowań wewnętrznych, estetyczna integracja z popularnymi systemami.
- W komplecie uszczelki – gotowość do montażu od razu po wyjęciu z opakowania.
- Produkt marki XL-TOOLS, spójny z innymi elementami systemów tej marki.
Parametry:
- Kod Produktu: TR115067
- Wymiary: DN 110 mm (główne), DN 50 mm (odgałęzienie), kąt 67°, kolor szary
- Marka: XL-TOOLS
- Producent: XL-TOOLS Poland
- Waga produktu: 0,227 kg
- Jednostka miary: szt
- Kod Kreskowy EAN13: 5907630136701
- Skład zestawu: trójnik 110/50/67 z fabrycznie zamontowanymi uszczelkami dwuwargowymi
- Materiał korpusu: PP (polipropylen) do kanalizacji wewnętrznej, bezciśnieniowej
- Zakres temperatury ścieków: do 95°C (ciągła), okresowo do 100°C
- Typ połączenia: kielichowe, na uszczelkę, bez kleju
Zastosowanie:
Trójnik XL-TOOLS 110/50/67 przeznaczony jest do budowy i modernizacji wewnętrznych instalacji kanalizacyjnych grawitacyjnych. Stosowany do włączania podejść DN 50 mm (umywalka, brodzik, pralka, zmywarka, bidet) do pionu lub przewodu DN 110 mm, zarówno w układach poziomych, jak i pionowych z zachowaniem wymaganego spadku. Kąt 67° polecany jest tam, gdzie potrzeba łagodnej zmiany kierunku oraz minimalizacji ryzyka osadów. Rozwiązuje typowe problemy instalacyjne, takie jak ograniczona przestrzeń zabudowy, konieczność wpięcia kilku przyborów sanitarnych do jednego pionu czy odprowadzanie ścieków o podwyższonej temperaturze z urządzeń AGD. W kontekście docinania elementów instalacji, w trakcie montażu dopuszcza się cięcie współpracujących rur kanalizacyjnych z PP lub PVC (rury tworzywowe), nie stosuje się cięcia elementów metalowych w celu łączenia z tą kształtką. Do cięcia zalecane są nożyce do rur z tworzyw lub piły z drobnym zębem; po cięciu należy sfazować i oczyścić krawędź rury.
Wyważona konstrukcja i parametry odpornościowe sprawiają, że element sprawdzi się w instalacjach mieszkaniowych i komercyjnych, zapewniając trwałe, szczelne rozgałęzienie pod kątem 67°. Produkt XL-TOOLS wpisuje się w standardowe wymagania montażowe i ułatwia serwis oraz rozbudowę istniejących systemów.
Korzyści z użytkowania:
- Szybki i czysty montaż dzięki połączeniu kielichowemu na uszczelkę, bez klejów.
- Wyższa odporność na gorące ścieki, zgodna z realnymi warunkami pracy urządzeń AGD.
- Zmniejszone ryzyko zatorów dzięki gładkim ściankom i łagodnemu kątowi 67°.
- Kompatybilność z powszechnymi systemami PP i rurami DN 110/50 w instalacjach wewnętrznych.
- Mniejsza masa elementu ułatwia prace nad głową i w szybach instalacyjnych.
- Szczelne połączenia ograniczają ryzyko zawilgoceń i uszkodzeń wykończeń.
Instrukcja użytkowania/montażu:
- Przygotowanie: odciąć dopływ ścieków do modernizowanego odcinka. Sprawdzić kompletność uszczelki w kielichu trójnika XL-TOOLS.
- Docinanie rur: dociąć współpracujące rury z PP lub PVC do wymaganej długości używając nożyc do rur z tworzyw lub piły z drobnym zębem. Po cięciu sfazować i odgratować krawędzie. Nie dotyczy rur metalowych – nie przewiduje się ich bezpośredniego łączenia z tą kształtką bez odpowiednich przejściówek.
- Przygotowanie złącza: oczyścić i osuszyć powierzchnie łączone. Nałożyć cienką warstwę środka poślizgowego przeznaczonego do złączy uszczelkowych PP.
- Montaż: wprowadzić końcówkę rury DN 110 do kielicha głównego do oporu, następnie wpiąć rurę DN 50 w odgałęzienie 67°, zachowując kierunek przepływu i wymagany spadek przewodów (zazwyczaj 2–3% dla podejść).
- Kontrola: po złożeniu skontrolować osiowość, głębokość wsunięcia i nieuszkodzenie uszczelek. Wykonać próbę szczelności wodą.
- Eksploatacja: użytkować w zakresie temperatur do 95°C (okresowo 100°C). Unikać udarów mechanicznych i długotrwałej ekspozycji UV podczas składowania. Nie stosować w instalacjach ciśnieniowych ani do mediów niezgodnych z PP. Po okresowych zrzutach gorących ścieków umożliwić wychłodzenie elementu przed pracami serwisowymi.
