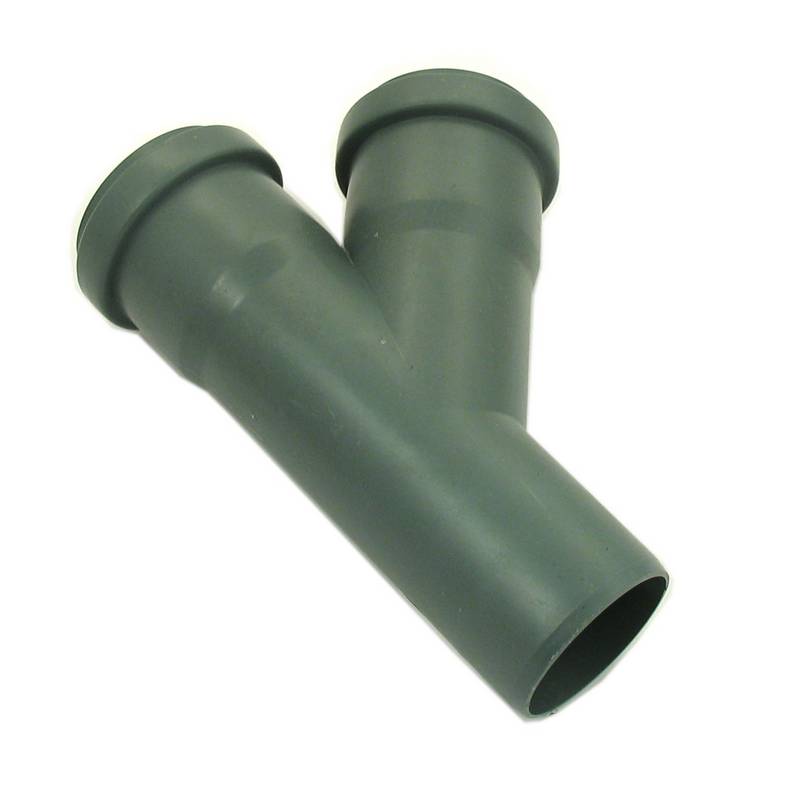

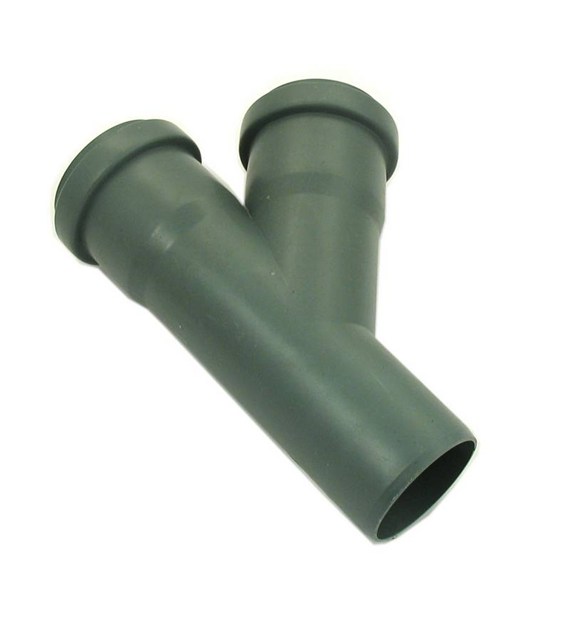

Trójnik 50/50/67 szary
Opis:
Trójnik 50/50/67 szary XL-TOOLS to kształtka do kanalizacji wewnętrznej przeznaczona do łączenia przewodów o średnicy nominalnej 50 mm pod kątem 67°. Element umożliwia wygodne wykonanie rozgałęzienia w poziomych i pionowych odcinkach instalacji, optymalizując przepływ i minimalizując ryzyko zatorów. Produkt jest zgodny z typowymi systemami kanalizacji wewnętrznej, a fabrycznie zamontowane uszczelki dwuwargowe z pierścieniem dociskowym zapewniają pewne i szczelne połączenie bez konieczności dodatkowego uszczelniania. Kolor szary ułatwia identyfikację w obrębie instalacji sanitarnych.
Kształtka jest przystosowana do pracy ze ściekami o podwyższonej temperaturze: do 95°C w sposób ciągły, a okresowo do 100°C. Gładkie ścianki wewnętrzne oraz precyzyjnie wykonane kielichy ograniczają opory przepływu i poprawiają własności hydrauliczne układu. Niewielka masa własna ułatwia transport i montaż, co ma znaczenie zarówno przy budowie nowych instalacji, jak i podczas modernizacji. Produkt marki XL-TOOLS jest kompatybilny z innymi elementami DN50 opartymi o połączenia kielichowe z uszczelką.
Trójnik 50/50/67 znajduje zastosowanie w miejscach, gdzie potrzebne jest włączenie bocznego przyboru sanitarnego do istniejącego przewodu lub wykonanie rozgałęzienia pod łagodniejszym kątem niż 90°, aby poprawić warunki przepływu. Rozwiązanie sprawdza się w mieszkaniach, domach jednorodzinnych, obiektach użyteczności publicznej i lekkim przemyśle. To praktyczny wybór do remontów i rozbudowy instalacji, gdy liczy się niezawodna szczelność i szybki montaż.
Wymiary:
- Średnice przyłączy: 3 × 50 mm (DN50)
- Kąt rozgałęzienia: 67°
- Kolor: szary
Cechy:
- Rozgałęzienie pod kątem 67° ogranicza straty hydrauliczne i redukuje ryzyko odkładania się zanieczyszczeń w porównaniu do ostrzejszych zmian kierunku.
- Fabrycznie zamontowane uszczelki dwuwargowe z pierścieniem dociskowym zapewniają wysoką szczelność połączeń i skracają czas montażu.
- Przystosowanie do ścieków gorących: praca ciągła do 95°C, krótkotrwale do 100°C, co pozwala na odprowadzanie wód zmywania i prania o podwyższonej temperaturze.
- Dobra odporność chemiczna na typowe ścieki bytowo-gospodarcze oraz wybrane media z obiektów usługowych.
- Gładkie ścianki wewnętrzne zapewniają lepsze własności przepływowe i mniejsze ryzyko zatorów.
- Niewielka masa ułatwia transport, magazynowanie i montaż, także w trudno dostępnych miejscach.
- Kompatybilność z systemami kanalizacji wewnętrznej DN50 wykorzystującymi połączenia kielichowe z uszczelką.
- Marka XL-TOOLS zapewnia spójność systemową asortymentu kształtek i rur dla działów instalacyjnych.
Parametry:
- Kod Produktu: TR50506
- Marka: XL-TOOLS
- Producent: XL-TOOLS Poland
- Jednostka miary: szt
- Waga: 0,097 kg
- Kod Kreskowy EAN13: 5907630136688
- Typ kształtki: trójnik równoprzelotowy, kąt 67°
- Średnice przyłączy: 3 × DN50 (50 mm)
- Kąt rozgałęzienia: 67°
- Zakres temperatur ścieków: do 95°C (okresowo do 100°C)
- Sposób łączenia: kielichowe z uszczelką dwuwargową i pierścieniem dociskowym
- Uszczelki w zestawie: tak, fabrycznie zamontowane
- Zastosowanie: kanalizacja wewnętrzna, bezciśnieniowa
- Kolor: szary
Zastosowanie:
Trójnik 50/50/67 szary XL-TOOLS służy do wykonania rozgałęzienia przewodu kanalizacji wewnętrznej DN50. Umożliwia włączenie do instalacji takich odbiorników jak umywalki, zlewy kuchenne, prysznice i brodziki, wanny, bidety, pralki, zmywarki, kratki ściekowe oraz odprowadzenia skroplin z klimatyzacji. Sprawdza się przy prowadzeniu odgałęzień w pionach i poziomach, przy omijaniu przeszkód budowlanych oraz w sytuacjach, gdzie potrzebne jest łagodne przejście kierunku przepływu. Wykorzystywany w nowych instalacjach i podczas modernizacji, w budownictwie mieszkaniowym i usługowym.
Solidny trójnik DN50 pod kątem 67° upraszcza pracę instalatora i ogranicza liczbę dodatkowych kształtek. To praktyczne rozwiązanie dla działów zakupów i ekip wykonawczych, które oczekują powtarzalnej jakości montażowej i kompatybilności w ramach systemu XL-TOOLS.
Bezpieczeństwo użytkowania:
Element przeznaczony do grawitacyjnych, bezciśnieniowych instalacji kanalizacji wewnętrznej. Nie stosować w instalacjach ciśnieniowych ani do mediów przekraczających dopuszczalne temperatury. Podczas montażu zalecane jest używanie rękawic ochronnych; ostre krawędzie po cięciu rur DN50 należy sfazować i usunąć zadzior, aby nie uszkodzić uszczelek. Stosować neutralne, nieszkodliwe dla gumy smary montażowe; unikać olejów i rozpuszczalników mogących degradować uszczelki. Nie wystawiać kształtki na otwarty ogień ani nadmierne źródła ciepła. Prace wykonywać w dobrze wentylowanych pomieszczeniach, zachowując stabilne podparcie przewodów i kontrolując głębokość wsunięcia zgodnie ze znakiem montażowym. Po złożeniu instalacji wykonać próbę szczelności.
Kilka najważniejszych korzyści z użytkowania:
- Szybki, beznarzędziowy montaż dzięki fabrycznym uszczelkom dwuwargowym.
- Mniejsza podatność na zatory dzięki kątowi 67° i gładkim ściankom wewnętrznym.
- Bezproblemowe odprowadzanie ścieków o podwyższonej temperaturze do 95°C.
- Uniwersalność zastosowań w typowych instalacjach DN50 w budownictwie mieszkaniowym i usługowym.
- Niewielka waga ułatwia montaż nad głową i w ograniczonych przestrzeniach.
- Kompatybilność systemowa w ramach asortymentu XL-TOOLS.
Instrukcja użytkowania i montażu:
- Zaplanuj trasę przewodów z zachowaniem spadku roboczego 2–3% dla odcinków poziomych.
- Przygotuj odcinki rur DN50: dokonaj pomiaru, wykonaj proste cięcie, usuń graty i sfazuj krawędź na ok. 15°.
- Oczyść gniazdo kielicha i końcówkę rury; nanieś cienką warstwę neutralnego smaru montażowego kompatybilnego z gumą.
- Wsuń rurę do oporu w kielich trójnika, następnie cofnij o 10–15 mm na kompensację wydłużeń termicznych.
- Ustaw gałąź boczną pod wymaganym kątem 67° względem kierunku przepływu, unikając skręcania połączenia pod obciążeniem.
- Zamocuj przewody na podporach zgodnie z wytycznymi dla DN50, zachowując odpowiednie odległości między obejmami.
- Po zmontowaniu odcinka przeprowadź próbę szczelności i kontrolę spadków; w razie potrzeby dokonaj regulacji.
- Eksploatuj instalację w zakresie temperatur i mediów przewidzianych dla kanalizacji wewnętrznej; nie stosować do transportu mediów agresywnych przekraczających odporność systemu.
Produkt XL-TOOLS łączy prostotę montażu z przewidywalną szczelnością połączeń. Trójnik 50/50/67 szary pozwala wykonać rozgałęzienie w sposób bezpieczny hydraulicznie i zgodny z dobrymi praktykami instalacyjnymi, skracając czas pracy na budowie.
