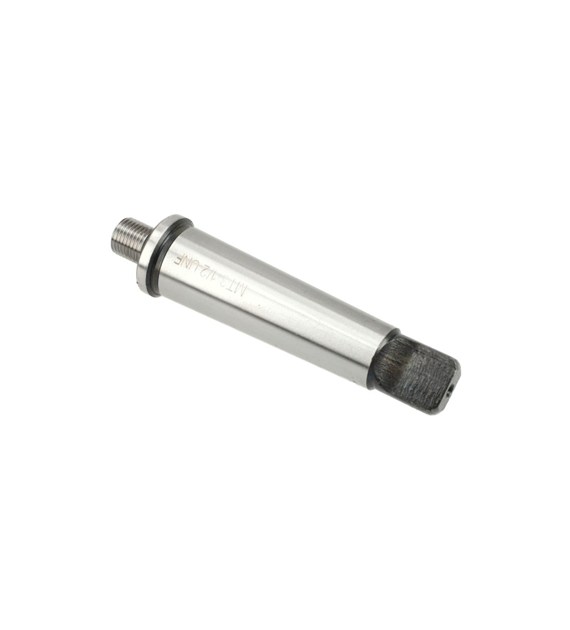

Trzpień sworzeń stożkowy Morse’a MT3 -1/2 UNF 40Cr
Opis:
Trzpień sworzeń stożkowy Morse’a MT3 – 1/2"-20 UNF 40Cr to precyzyjna przejściówka do mocowania uchwytów wiertarskich z gwintem 1/2" UNF na wrzecionach i kłach ze stożkiem Morse’a MT3 (MK3). Rozwiązanie adresowane do obrabiarek takich jak wiertarki stołowe, tokarki (pinola konika), a także frezarki w operacjach wiercenia. Produkt marki PRO-TECHNIK, wykonany ze stali stopowej 40Cr i hartowany, zapewnia stabilne przenoszenie momentu obrotowego oraz pewne osadzenie uchwytu, minimalizując bicie i ryzyko luzów. Dzięki szlifowanej powierzchni stożka MT3 i precyzyjnemu gwintowi UNF uzyskuje się powtarzalną współosiowość niezbędną w wierceniu, nawiercaniu czy pogłębianiu.
Przejściówka MT3 na 1/2"-20 UNF rozwiązuje typowe problemy warsztatowe: umożliwia montaż popularnych uchwytów wiertarskich gwintowanych na wrzecionie MK3, ułatwia wymianę zużytego trzpienia bez potrzeby modyfikacji maszyny oraz pozwala wykorzystać jeden uchwyt na kilku obrabiarkach. W praktyce poprawia ergonomię i skraca przestoje – montaż i demontaż zajmuje minuty, a właściwe spasowanie ogranicza drgania i poprawia jakość otworów. W zastosowaniach przemysłowych i serwisowych adapter PRO-TECHNIK sprawdza się jako uniwersalne ogniwo między wrzecionem a uchwytem, zapewniając prostą i trwałą konwersję z systemu stożkowego na gwintowany.
Bezpieczeństwo użytkowania:
Element jest przeznaczony do pracy w maszynach obrotowych. Przed montażem i demontażem należy odłączyć obrabiarkę od zasilania (w przypadku urządzeń 230 V/400 V – wyłączyć i zabezpieczyć przed przypadkowym uruchomieniem). Stożek MT3 i gniazdo wrzeciona muszą być czyste, odtłuszczone i suche; obecność oleju lub wiórów grozi wysunięciem trzpienia podczas pracy. Po wkręceniu uchwytu w gwint 1/2"-20 UNF należy sprawdzić pewność połączenia i usunąć klucz z uchwytu przed startem. Nie stosować do operacji frezowania poprzecznego ani do znacznych obciążeń bocznych – uchwyty wiertarskie gwintowane i trzpienie tego typu są przeznaczone do wiercenia osiowego. Unikać długotrwałej pracy w lewych obrotach przy wysokim obciążeniu, gdyż może to sprzyjać odkręcaniu się gwintu. Zalecane jest używanie okularów ochronnych i rękawic oraz kontrola temperatury narzędzia – rozgrzane elementy mogą powodować oparzenia.
Cechy:
- Stożek Morse’a MT3 (MK3) dokładnie szlifowany – stabilne, osiowe osadzenie we wrzecionie lub pinoli.
- Gwint zewnętrzny 1/2"-20 UNF zgodny z uchwytami wiertarskimi gwintowanymi – szeroka kompatybilność akcesoriów.
- Materiał 40Cr, stal stopowa hartowana – podwyższona wytrzymałość zmęczeniowa i odporność na zużycie.
- Konstrukcja jednoczęściowa – lepsza sztywność i redukcja bicia w porównaniu z przejściówkami wieloelementowymi.
- Powierzchnie robocze precyzyjnie obrobione – ułatwione czyszczenie, powtarzalny montaż i demontaż.
- Kompatybilność z obrabiarkami: wiertarki stołowe, kolumnowe, tokarki (konik MK3), frezarki w operacjach wiercenia.
- Przeznaczenie warsztatowe i przemysłowe – niezawodne przeniesienie momentu obrotowego w cyklu produkcyjnym.
- Marka PRO-TECHNIK – spójność systemowa z innymi akcesoriami stożkowymi i uchwytami tej marki.
- Praktyczne rozwiązanie dla serwisów utrzymania ruchu – szybka adaptacja uchwytów gwintowanych do wrzecion MT3.
- Zgodność z długim ogonem potrzeb: adapter MT3 do uchwytu 1/2-20 UNF, trzpień MK3 pod uchwyt gwintowany, przejściówka stożek Morse’a MT3 na 1/2 UNF.
Parametry:
Kod Produktu: UMT3U12
Marka: PRO-TECHNIK
Producent: XL-TOOLS Poland
Kod Kreskowy EAN13: 5903347055847
Jednostka miary: szt
Typ stożka: MT3 (MK3), system Morse’a
Gwint zewnętrzny: 1/2"-20 UNF, prawy
Materiał: stal stopowa 40Cr, hartowana
Wykończenie: powierzchnie robocze szlifowane
Przeznaczenie: uchwyty wiertarskie gwintowane 1/2"-20 UNF
Sposób montażu: wcisk stożka w gniazdo MT3, wkręcenie uchwytu w gwint UNF
Zastosowanie:
Trzpień PRO-TECHNIK MT3 – 1/2 UNF służy do mocowania uchwytów wiertarskich gwintowanych na wrzecionach MK3 w wiertarkach, tokarkach oraz frezarkach podczas operacji wiercenia. Umożliwia wykonywanie wiercenia, nawiercania, rozwiercania i pogłębiania z użyciem wierteł cylindrycznych mocowanych w uchwycie. W zależności od zastosowanych narzędzi skrawających pozwala obróbkę następujących materiałów: stale konstrukcyjne i automatowe, żeliwo, aluminium i stopy lekkie, mosiądz, miedź, tworzywa sztuczne (np. PVC, PA, POM, PE), kompozyty, drewno, płyty MDF/Sklejka oraz laminaty. Sprawdza się w narzędziowniach, zakładach produkcyjnych, warsztatach ślusarskich, serwisach utrzymania ruchu i w laboratoriach prototypowych, gdzie wymagana jest szybka adaptacja uchwytów gwintowanych do wrzecion MT3.
Solidna, hartowana konstrukcja w standardzie MT3, kompatybilność z popularnym gwintem 1/2"-20 UNF oraz precyzyjne wykonanie czynią z tego trzpienia PRO-TECHNIK uniwersalne i trwałe rozwiązanie. Ułatwia standaryzację osprzętu w parku maszynowym i ogranicza koszty wynikające z konieczności utrzymywania wielu różnych trzpieni.
Lista korzyści:
- Jedna przejściówka łączy wrzeciono MT3 z uchwytami 1/2"-20 UNF, ograniczając liczbę adapterów w warsztacie.
- Stabilne mocowanie i mniejsze bicie poprawiają jakość otworów i trwałość narzędzi.
- Hartowana stal 40Cr zapewnia długą żywotność w warunkach produkcyjnych.
- Szybki montaż skraca przestoje i przyspiesza przezbrojenia.
- Szeroka kompatybilność z wiertarkami, tokarkami i frezarkami w operacjach wiercenia.
- Rozszerza możliwości obróbki różnych materiałów przy użyciu jednego uchwytu wiertarskiego.
- Marka PRO-TECHNIK gwarantuje spójność z innymi akcesoriami systemowymi.
Instrukcja użytkowania:
- Odłączyć maszynę od zasilania i zabezpieczyć przed przypadkowym uruchomieniem.
- Oczyścić i odtłuścić stożek trzpienia MT3 oraz gniazdo wrzeciona; usunąć wióry i olej.
- Wkręcić uchwyt wiertarski z gwintem 1/2"-20 UNF na gwint trzpienia, dokręcając ręcznie do oporu; dociągnięcie wykonać poprzez kilkukrotne zaciśnięcie kluczem uchwytu na wiertle, co dosadzi połączenie.
- Wsunąć trzpień w gniazdo stożkowe MT3 i osadzić zdecydowanym, kontrolowanym dociśnięciem (lub krótkim uderzeniem poprzez docisk pinoli).
- Zamocować narzędzie skrawające w uchwycie, usunąć klucz z uchwytu.
- Uruchomić maszynę na niskich obrotach, sprawdzić bicie i stabilność; następnie przejść do roboczych parametrów skrawania.
- Po zakończeniu pracy wybić trzpień z gniazda używając klina wybijaka lub mechanizmu wyrzutowego obrabiarki; oczyścić i zabezpieczyć powierzchnie przed korozją.
- Nie stosować do obróbki z dużymi obciążeniami bocznymi ani do frezowania; unikać długotrwałej pracy w lewych obrotach pod obciążeniem.
