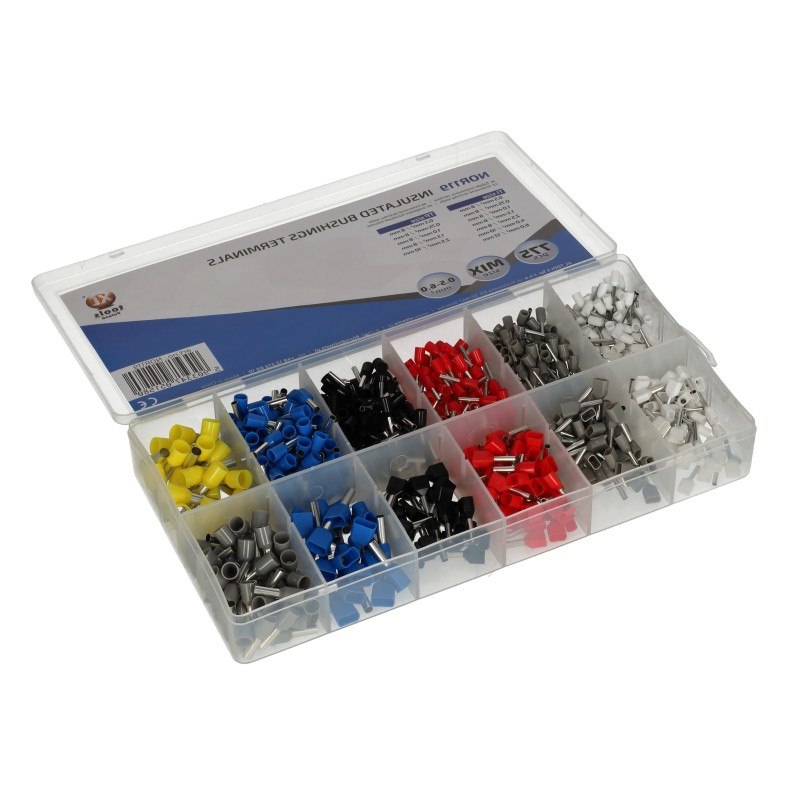

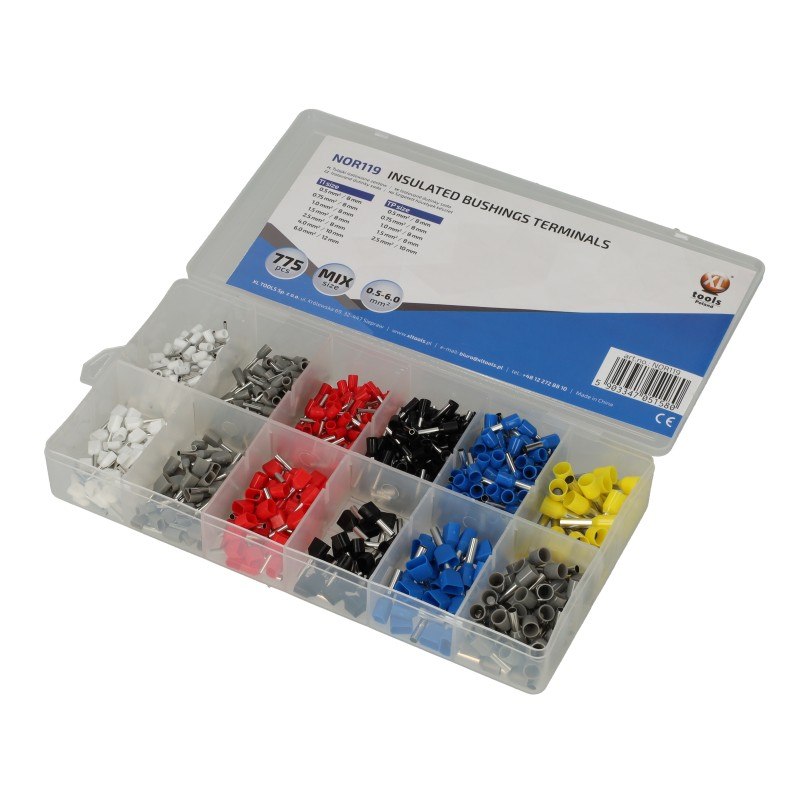

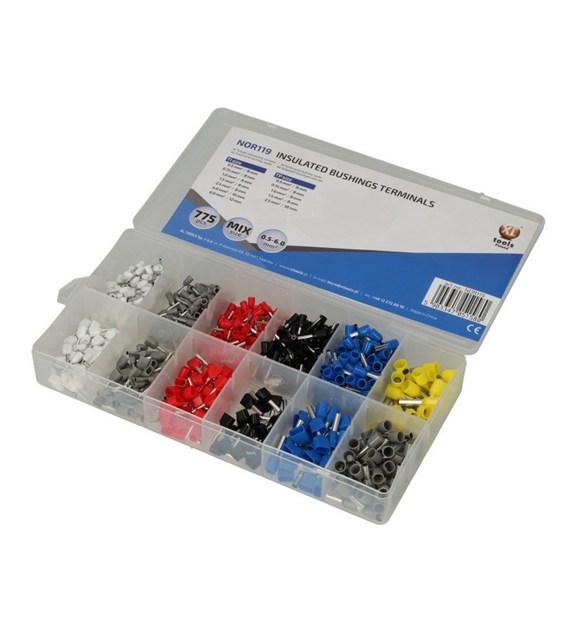

Tulejki izolowane zestaw 775 szt. BOXX
Opis:
Tulejki izolowane zestaw 775 szt. BOXX XL-TOOLS to komplet końcówek tulejkowych do profesjonalnego i uporządkowanego zakańczania odizolowanych końcówek przewodów wielodrutowych (linek). Zestaw obejmuje tulejki pojedyncze TI oraz podwójne TP w najczęściej stosowanych przekrojach od 0,5 do 6,0 mm2 i długościach 8, 10 oraz 12 mm, co pozwala dopasować końcówkę do konkretnego przewodu, złącza i warunków montażowych. Prawidłowo zaciśnięte tulejki XL-TOOLS stabilizują splot żył, eliminują rozwarstwianie się drutów pod śrubą, minimalizują spadki napięcia i ryzyko przegrzewania, a także umożliwiają wielokrotny montaż w terminale bez utraty jakości styku. Konfiguracja z tulejkami podwójnymi TP ułatwia estetyczne i bezpieczne łączenie dwóch przewodów w jednym zacisku, np. do mostkowania obwodów.
Praktyczne pudełko tworzywowe BOXX porządkuje asortyment i przyspiesza dobór właściwej średnicy. Zestaw współpracuje z typowymi zaciskarkami do tulejek (kwadratowymi, sześciokątnymi lub trapezowymi – zgodnie z zakresem 0,5–6,0 mm2), używanymi zarówno w serwisie, jak i w prefabrykacji rozdzielnic. Marka XL-TOOLS jest kilkukrotnie wskazana w dokumentacji i parametrach, co ułatwia identyfikację produktu w systemach zakupowych B2B i B2C.
Bezpieczeństwo użytkowania:
Prace z tulejkami prowadzą do bezpośredniego kontaktu z instalacjami elektrycznymi, w tym 230/400 V AC oraz niskonapięciowymi obwodami DC. Montaż należy wykonywać wyłącznie na odłączonym zasilaniu; przed rozpoczęciem prac wskazane jest sprawdzenie braku napięcia odpowiednim testerem. Dobór tulejki musi odpowiadać przekrojowi przewodu (0,5–6,0 mm2) oraz geometrii zacisku producenta aparatury – zbyt mała tulejka może nie zapewnić kontaktu, a zbyt duża grozi wysunięciem i przegrzaniem połączenia. Do zaciskania stosować wyłącznie sprawną zaciskarkę o odpowiednim zakresie i matrycach, bez prób doginania kombinerkami. Nie używać uszkodzonych lub zdeformowanych tulejek; metalowe krawędzie po cięciu przewodu mogą być ostre – zalecane są rękawice robocze. W tulejkach podwójnych TP umieszczać dwa przewody o zgodnych przekrojach, bez mieszania różnych obwodów ochronnych i sterowniczych, zgodnie z zasadami danej instalacji. Po zaciśnięciu wykonać kontrolę pociągową oraz oględziny, a następnie dokręcać śruby zacisków momentem przewidzianym przez producenta osprzętu. Produkt nie przewodzi napięcia sam w sobie, lecz pracuje w torze prądowym – niewłaściwy dobór lub montaż może skutkować nadmiernym nagrzewaniem, łukiem elektrycznym i ryzykiem porażenia prądem 230/400 V. Nie służy do cięcia, lutowania ani wykonywania połączeń skręcanych; nie zastępuje końcówek oczkowych lub widełkowych tam, gdzie są wymagane.
Wymiary:
– TI pojedyncze: 0,5 mm2 / 8 mm (100 szt), 0,75 mm2 / 8 mm (100 szt), 1,0 mm2 / 8 mm (100 szt), 1,5 mm2 / 8 mm (100 szt), 2,5 mm2 / 8 mm (100 szt), 4,0 mm2 / 10 mm (50 szt), 6,0 mm2 / 12 mm (25 szt).
– TP podwójne: 0,5 mm2 / 8 mm (50 szt), 0,75 mm2 / 8 mm (50 szt), 1,0 mm2 / 8 mm (50 szt), 1,5 mm2 / 8 mm (25 szt), 2,5 mm2 / 10 mm (25 szt).
– Pudełko tworzywowe BOXX: organizer z przegródkami (brak szczegółowych wymiarów producenta).
Cechy:
– Kompletny zestaw 775 sztuk tulejek izolowanych TI i TP w jednym pudełku BOXX.
– Zakres przekrojów od 0,5 do 6,0 mm2 oraz długości tulei 8, 10 i 12 mm do typowych złącz śrubowych i sprężynowych.
– Tulejki pojedyncze TI do standardowego zakańczania linek; tulejki podwójne TP do łączenia dwóch przewodów w jednym terminalu.
– Zwiększona niezawodność połączeń: stabilizacja splotu żył, lepszy kontakt elektryczny, redukcja ryzyka przegrzania i luzowania.
– Wielokrotny montaż w terminale przy zachowaniu poprawnego kontaktu po prawidłowym zaciśnięciu.
– Kompatybilne z powszechnie stosowanymi zaciskarkami do tulejek 0,5–6,0 mm2.
– Praktyczny organizer ułatwiający szybki dobór odpowiedniej średnicy w warsztacie i na budowie.
– Rozwiązanie typowych problemów: rozwarstwianie żył pod śrubą, wysuwanie przewodu, niepowtarzalny docisk, trudność z mostkowaniem obwodów.
– Produkt XL-TOOLS przygotowany z myślą o serwisie, instalacjach budynkowych i automatyce.
– Nie służy do cięcia materiałów – jest elementem kończącym przewody.
Parametry:
– Kod Produktu: NOR119
– Marka: XL-TOOLS
– Producent: XL-TOOLS Poland
– Jednostka miary: szt
– Waga produktu: 0,166 kg
– Kod Kreskowy EAN13: 5903347051580
– Zawartość opakowania: 775 szt. tulejek (TI: 0,5/8 – 100 szt; 0,75/8 – 100 szt; 1,0/8 – 100 szt; 1,5/8 – 100 szt; 2,5/8 – 100 szt; 4,0/10 – 50 szt; 6,0/12 – 25 szt; TP: 0,5/8 – 50 szt; 0,75/8 – 50 szt; 1,0/8 – 50 szt; 1,5/8 – 25 szt; 2,5/10 – 25 szt) + 1 x pudełko tworzywowe BOXX.
– Zakres przekrojów przewodów: 0,5–6,0 mm2 (TI i TP).
– Długości tulei: 8 mm, 10 mm, 12 mm.
– Typy końcówek: TI (pojedyncze), TP (podwójne).
– Kompatybilne narzędzia: zaciskarki do tulejek 0,5–6,0 mm2 z odpowiednimi matrycami.
Zastosowanie:
Zestaw przeznaczony do zakańczania odizolowanych końcówek przewodów wielodrutowych w rozdzielnicach, puszkach instalacyjnych, szafach sterowniczych, układach automatyki i sterowania, systemach HVAC, instalacjach oświetleniowych, w aparaturze pomiarowej oraz w obwodach niskiego napięcia (np. zasilanie LED, urządzenia warsztatowe). Tulejki TP sprawdzają się przy mostkowaniu dwóch przewodów w jednym zacisku listwy czy aparatu. Rozwiązują problemy z rozwarstwianiem żył pod śrubą, słabym kontaktem oraz niestabilnym dociskiem w złączach. Produkt nie służy do cięcia; do przygotowania końców przewodów wymagane jest narzędzie do ściągania izolacji i odpowiednia zaciskarka.
Kompletny, logicznie skomponowany zestaw XL-TOOLS ułatwia standaryzację połączeń i skraca czas montażu. Dobór przekroju i długości tulei do typu złącza pozwala osiągnąć powtarzalny efekt zarówno w instalacjach budynkowych, jak i w aplikacjach przemysłowych.
Lista korzyści:
– Stabilne, powtarzalne połączenia przewodów linkowych.
– Szybszy montaż oraz mniejsza liczba błędów instalacyjnych.
– Ograniczenie ryzyka przegrzewania i luzowania połączeń.
– Możliwość estetycznego mostkowania dwóch przewodów dzięki TP.
– Jeden zestaw pokrywa najczęstsze przekroje 0,5–6,0 mm2.
– Lepszy porządek w warsztacie dzięki organizerowi BOXX.
– Kompatybilność z popularnymi zaciskarkami do tulejek.
– Ochrona przed rozwarstwianiem żył pod śrubą zacisku.
Instrukcja użytkowania:
1) Dobór: wybrać tulejkę TI lub TP o przekroju zgodnym z przekrojem przewodu oraz długości adekwatnej do złącza. Dla TP stosować dwa przewody o porównywalnym przekroju.
2) Przygotowanie przewodu: odłączyć zasilanie, sprawdzić brak napięcia. Zdjąć izolację na długość części metalowej tulei, nie uszkadzając żył.
3) Osadzenie: wsunąć odizolowany koniec przewodu (lub dwóch przewodów dla TP) do tulejki aż do oporu.
4) Zaciskanie: użyć zaciskarki do tulejek w zakresie 0,5–6,0 mm2 z odpowiednią matrycą; zaciskać prostopadle, do pełnego zamknięcia narzędzia.
5) Kontrola: wykonać próbę pociągową i oględziny – brak wysunięcia żył, brak deformacji izolacji.
6) Montaż w złączu: umieścić zaciśniętą tulejkę w zacisku aparatu, dokręcić śrubę momentem zalecanym przez producenta złącza.
7) Weryfikacja: po zasileniu sprawdzić temperaturę połączenia pod obciążeniem; w razie nieprawidłowości powtórzyć montaż z właściwym doborem.
8) Uwagi BHP: prace wyłącznie na odłączonym zasilaniu 230/400 V; stosować rękawice i okulary ochronne; nie używać uszkodzonych tulejek i narzędzi.
