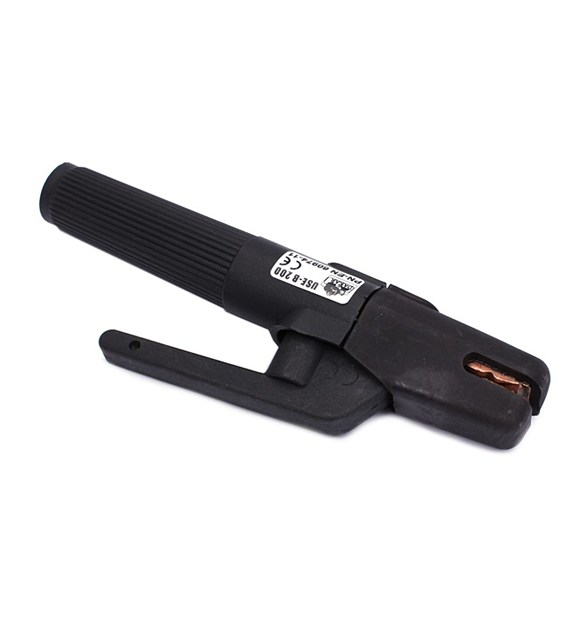

Uchwyt elektrody MAS USE-200 PL elektrody: 2.5-4mm
Opis:
Uchwyt elektrodowy MAS USE-200 PL to solidny, w pełni izolowany zacisk do spawania elektrodami otulonymi metodą MMA, przystosowany do pracy z elektrodami o średnicach 2,5–4,0 mm. Konstrukcja oparta na mosiężnych odlewach zapewnia stabilny przepływ prądu oraz niski spadek napięcia w miejscu chwytu elektrody. Płytka miedziana, lutowana specjalnym lutem, zwiększa przewodność i ogranicza lokalne nagrzewanie, co przekłada się na mniejsze ryzyko przegrzania uchwytu przy wysokich obciążeniach. Uchwyt umożliwia pewne mocowanie elektrody w trzech pozycjach roboczych, co ułatwia prowadzenie łuku w różnych położeniach spawalniczych i poprawia ergonomię pracy w terenie, na montażu i w warsztacie.
Osłony z niepalnego tworzywa są wytrzymałe, odporne na iskry i rozpryski, a przy tym wymienne – to ułatwia konserwację i obniża koszty eksploatacyjne w dłuższej perspektywie. W komplecie znajduje się taśma podatna do łączenia przewodu, co przyspiesza montaż i zapewnia prawidłowy kontakt elektryczny z przewodem spawalniczym o przekroju 25–35 mm2. Uchwyt spełnia wymagania normy PN-EN 60974-11:2005, co potwierdza zgodność z kryteriami bezpieczeństwa i funkcjonalności dla osprzętu spawalniczego. Zakres prądowy pozwala na pracę do 200 A przy cyklu 60% oraz do 315 A przy cyklu 35%, co pokrywa typowe zadania spawalnicze dla elektrod 2,5–4,0 mm, w tym spoiny łączeniowe i naprawcze w stalach konstrukcyjnych.
Akapit o bezpieczeństwie użytkowania:
Podczas pracy należy uwzględnić oddziaływanie wysokiego prądu i temperatury. Elementy strefy chwytu elektrody oraz sama elektroda rozgrzewają się do bardzo wysokich temperatur – dotknięcie może spowodować oparzenia; wymagane są rękawice spawalnicze i odzież ochronna. Przed podłączeniem lub demontażem przewodu należy odłączyć spawarkę od zasilania sieciowego 230/400 V i wyłączyć źródło prądowe. Uchwyt, przewód i połączenia muszą być suche i czyste; wilgoć zwiększa ryzyko porażenia. Nie wolno przekraczać zadeklarowanych obciążeń prądowych ani cyklu pracy; nadmierne nagrzewanie skraca żywotność osłon i może doprowadzić do uszkodzenia izolacji. Podczas spawania należy chronić oczy i skórę przed promieniowaniem łuku (przyłbica spawalnicza z odpowiednim filtrem) oraz pracować w dobrze wentylowanym miejscu. Nie pozostawiać rozgrzanego uchwytu na podłożu palnym; odkładać na powierzchnię niepalną i stosować przerwy na wychłodzenie.
Cechy:
- Zakres średnic elektrod 2,5–4,0 mm, dostosowany do najczęściej używanych elektrod rutylowych, zasadowych, nierdzewnych i do napraw.
- Trzypołożeniowy system mocowania elektrody umożliwiający prowadzenie łuku w różnych pozycjach i lepszą kontrolę nad spoiną.
- Mosiężne odlewy o wysokiej przewodności, zapewniające stabilny przepływ prądu i mniejsze straty cieplne.
- Płytka miedziana lutowana specjalnym lutem dla trwałego połączenia i redukcji ryzyka przegrzewania.
- Osłony z niepalnego, wymiennego tworzywa – wytrzymałe mechanicznie i odporne na rozpryski.
- Całkowita izolacja części chwytnej, zwiększająca bezpieczeństwo pracy.
- Kompatybilność z przewodami spawalniczymi 25–35 mm2; dołączona taśma podatna ułatwia montaż.
- Zgodność z normą PN-EN 60974-11:2005 dla osprzętu do spawania MMA.
- Przeznaczenie do spawania ręcznego we wszystkich pozycjach.
- Dostępność części zamiennych, co ułatwia serwis i wydłuża okres użytkowania.
Parametry:
- Kod Produktu: USE200
- Marka: MAS
- Producent: XL-TOOLS Poland
- Jednostka miary: szt
- Waga: 0,3 kg
- Kod Kreskowy EAN13: 5907630117465
- Metoda: MMA (elektroda otulona)
- Zakres średnic elektrod: 2,5–4,0 mm
- Prąd spawania: do 200 A przy X=60%, do 315 A przy X=35%
- Przekrój przewodu współpracującego: 25–35 mm2
- Liczba pozycji mocowania elektrody: 3
- Materiał przewodzący: mosiężne odlewy, płytka miedziana
- Materiał osłon: tworzywo niepalne, wymienne
- Izolacja: pełna izolacja części chwytnej
- Norma: PN-EN 60974-11:2005
- Zawartość zestawu: uchwyt elektrodowy, taśma podatna do łączenia przewodu
Zastosowanie:
Uchwyt przeznaczony jest do spawania ręcznego MMA w pracach montażowych, warsztatowych i terenowych. Sprawdza się przy łączeniu, naprawach i podtrzymaniach konstrukcji stalowych, balustrad, krat, ram, elementów maszyn, płaskowników i profili, w tym w warunkach o ograniczonym dostępie i w pozycji wymuszonej. Przy dobraniu właściwych elektrod pozwala na spawanie stali węglowych i niskostopowych, żeliwa (elektrody do żeliwa), elementów ze stali nierdzewnej (elektrody nierdzewne), a także na napawanie warstw utwardzających. Umożliwia punktowanie, sczepy i spoiny przerywane w pracy serwisowej i utrzymaniowej. W zastosowaniach awaryjnych, z użyciem elektrod tnących do MMA, może posłużyć do prostych cięć i rozdzielania elementów stalowych, takich jak blachy, pręty, śruby, płaskowniki czy kątowniki w terenie; do regularnego cięcia zalecane są jednak narzędzia dedykowane.
Niewielka masa i pełna izolacja uchwytu wpływają na komfort oraz bezpieczeństwo długotrwałej pracy. Trzy pozycje mocowania elektrody ułatwiają prowadzenie łuku w narożach, na krawędziach i w trudno dostępnych miejscach, a stabilny przepływ prądu wspiera powtarzalność spoin.
Lista korzyści wynikających z użytkowania:
- Stabilny przepływ prądu i mniejsze przegrzewanie dzięki miedzi i mosiądzowi w torze prądowym.
- Szybkie dopasowanie do różnych pozycji spawalniczych dzięki trzem położeniom mocowania elektrody.
- Wysoka odporność na rozpryski i temperaturę dzięki niepalnym osłonom.
- Krótki czas montażu przewodu z użyciem dołączonej taśmy podatnej.
- Dłuższa żywotność i możliwość serwisowania dzięki częściom wymiennym.
- Bezpieczna praca dzięki pełnej izolacji i zgodności z normą PN-EN 60974-11:2005.
- Uniwersalność zastosowań w spawaniu MMA elektrodami 2,5–4,0 mm oraz możliwość awaryjnego cięcia z użyciem elektrod tnących.
Instrukcja użytkowania:
- Przygotowanie: Odłączyć źródło spawalnicze od sieci 230/400 V. Sprawdzić stan izolacji uchwytu i czystość powierzchni kontaktowych. Dobrać przewód 25–35 mm2 odpowiedni do planowanego prądu.
- Montaż przewodu: Oczyścić i przygotować końcówkę przewodu. Zamocować przewód do zacisku uchwytu, wykorzystując dołączoną taśmę podatną; połączenie powinno być mechanicznie stabilne i elektrycznie pewne.
- Dobór elektrody i prądu: Wybrać elektrodę 2,5–4,0 mm zgodnie z materiałem i pozycją spawania. Ustawić prąd w granicach zalecanych przez producenta elektrody, nie przekraczać 200 A przy cyklu 60% ani 315 A przy 35%.
- Mocowanie elektrody: Osadzić elektrodę w jednym z trzech położeń, zapewniając pewny styk w szczękach. Upewnić się, że osłony nie kolidują z obszarem spawania.
- Spawanie: Założyć środki ochrony indywidualnej (przyłbica, rękawice, odzież). Zapewnić wentylację stanowiska. Uruchomić źródło prądu i prowadzić łuk zgodnie z techniką MMA.
- Po pracy: Odłożyć uchwyt na niepalną powierzchnię do wychłodzenia. Po wystudzeniu skontrolować stan osłon i styków; w razie zużycia wymienić elementy wymienne. Odłączyć urządzenie od zasilania przed konserwacją lub demontażem.
