Uchwyt najazdu gniazdo szyna 80x80 do słupka 100mm
Opis:

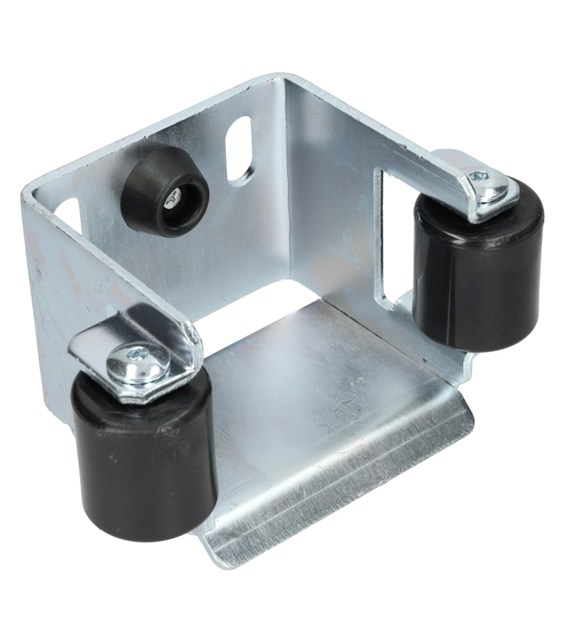

Uchwyt najazdu gniazdo szyna 80x80 do słupka 100 mm MetalKraft to dolny uchwyt prowadzący do bramy przesuwnej samonośnej, dostosowany do profili jezdnych 80x80 mm oraz 70x70 mm. Zespół składa się z masywnego gniazda najazdowego z blachy o grubości 4 mm, dwóch nylonowych rolek naprowadzających oraz gumowego odbojnika, który wycisza i amortyzuje domknięcie. Element stabilizuje skrzydło po zamknięciu i rozkłada jego ciężar na większą liczbę punktów podparcia, co przekłada się na mniejsze zużycie wózków jezdnych oraz spokojniejszą, cichą pracę bramy. Wykończenie ocynkowane zwiększa odporność na korozję w warunkach zewnętrznych. Na tylnej ściance znajdują się dwa otwory montażowe ułatwiające szybkie i powtarzalne osadzenie na słupku 100 mm. Nylonowe rolki są twardsze i stabilniejsze od zwykłych rolek z tworzywa, co zapewnia trwałe prowadzenie profilu nośnego i ogranicza ryzyko jego zarysowania. Produkt współpracuje z mocowaniem gniazda najazdu o kodzie RBR38, co umożliwia spójny i estetyczny montaż w typowych systemach bramowych. MetalKraft adresuje zarówno potrzeby instalatorów, jak i użytkowników końcowych, oferując przewidywalne prowadzenie skrzydła na końcówce biegu oraz redukcję hałasu przy zamknięciu. To praktyczny element zestawu do bram przesuwnych, szczególnie tam, gdzie liczy się powtarzalność pracy, trwałość i mniejsza obsługa serwisowa w czasie.
Bezpieczeństwo użytkowania:
Podczas montażu i eksploatacji należy zachować ostrożność ze względu na ruchome rolki oraz potencjalnie ostre krawędzie elementów stalowych. Nie wolno wkładać dłoni między rolki a profil bramy; grozi to przycięciem. Uchwyt pracuje pod obciążeniem skrzydła – wszelkie regulacje należy wykonywać przy odciążonej bramie. W instalacjach z automatyką bramową (np. napędy 230 V) wymagane jest odłączenie zasilania i zabezpieczenie napędu przed przypadkowym uruchomieniem na czas prac montażowych i regulacyjnych. Zalecane jest stosowanie rękawic i okularów ochronnych przy wierceniu i montażu. Po deszczu i zimą powierzchnie mogą być śliskie; nie wolno stawać na elemencie ani używać go do podnoszenia. Produkt nie jest przeznaczony do cięcia materiałów ani do prac mechanicznych niezwiązanych z prowadzeniem skrzydła bramy.
Wymiary:
• Do szyny jezdnej: 80x80 mm oraz 70x70 mm
• Do słupka: 100 mm
• Grubość blachy korpusu gniazda: 4 mm
Cechy:
• Konstrukcja z blachy stalowej 4 mm zapewniająca sztywność i odporność na odkształcenia przy najazdach.
• Ocynkowane wykończenie zwiększające odporność na korozję w warunkach zewnętrznych.
• Dwie nylonowe rolki naprowadzające, trwalsze i cichsze od typowych rolek z tworzywa; ograniczają tarcie i chronią profil nośny.
• Gumowy odbojnik w gnieździe najazdowym skutecznie wycisza domknięcie i amortyzuje kontakt krawędzi profilu z uchwytem.
• Dwa otwory montażowe na tylnej ściance ułatwiające szybkie i precyzyjne mocowanie do słupka 100 mm.
• Stabilizacja skrzydła po zamknięciu i rozkład ciężaru, co wydłuża żywotność wózków jezdnych oraz elementów jezdnych.
• Kompatybilność z mocowaniem gniazda najazdu RBR38, co upraszcza dobór akcesoriów i montaż w systemach bramowych.
• Przystosowanie do profili 80x80 i 70x70 mm, co zwiększa uniwersalność w typowych instalacjach domowych i przemysłowych.
• Cicha praca dzięki kombinacji nylonowych rolek i gumowego odboju; ograniczenie drgań i uderzeń skrzydła.
• Praca niezależnie od warunków pogodowych; materiały dobrane do ekspozycji zewnętrznej.
Parametry:
Kod Produktu: RBR221
Wymiary: szyna 80x80 i 70x70 mm; słupek 100 mm; grubość blachy 4 mm
Marka: MetalKraft
Producent: XL-TOOLS Poland
Waga produktu: 1,14 kg
Jednostka miary: szt
Kod Kreskowy EAN13: 5903347049686
W skład zestawu wchodzi: uchwyt najazdu z zintegrowanymi rolkami nylonowymi i gumowym odbojnikiem
Pozostałe parametry: wykończenie ocynkowane; liczba otworów montażowych: 2; typ bramy: przesuwna samonośna; materiał rolek: nylon; korpus: stal
Zastosowanie:
Przeznaczony do bram przesuwnych samonośnych w obiektach prywatnych, wspólnotach mieszkaniowych oraz w zakładach i magazynach. Sprawdza się w sytuacjach, gdzie konieczne jest pewne naprowadzenie profilu jezdnego i pełna stabilizacja skrzydła w pozycji zamkniętej. Rozwiązuje typowe problemy, takie jak hałaśliwe domykanie, uderzanie skrzydła o słupek, kołysanie na wietrze, nierówne domknięcie czy przyspieszone zużycie wózków. Ułatwia płynne najazdy przy bramach o dużym świetle przejazdu i intensywnej eksploatacji. Produkt nie służy do cięcia; nie jest narzędziem tnącym ani akcesorium do obróbki materiałów.
MetalKraft RBR221 łączy prosty montaż z trwałą konstrukcją i cichą pracą. Dzięki dopasowaniu do popularnych profili 80x80 i 70x70 mm oraz do słupka 100 mm stanowi uniwersalny wybór dla instalatorów i serwisów bramowych. Ocynk i nylonowe rolki ograniczają potrzebę konserwacji, zapewniając długotrwałe i stabilne prowadzenie skrzydła.
Lista korzyści:
• Stabilniejsze domknięcie i mniejsze obciążenie wózków jezdnych.
• Cichsza praca bramy dzięki gumowemu odbojowi i rolkom nylonowym.
• Ochrona profilu nośnego przed zarysowaniem i uderzeniami.
• Krótszy czas montażu dzięki otworom montażowym i kompatybilności z RBR38.
• Lepsza odporność na warunki atmosferyczne dzięki ocynkowi.
• Uniwersalność zastosowań: profile 80x80 i 70x70 mm, słupek 100 mm.
• Redukcja drgań skrzydła i stabilizacja w pozycji zamkniętej.
• Mniejsza konieczność serwisu i dłuższa żywotność elementów jezdnych.
Instrukcja użytkowania i montażu:
1) Przygotowanie: Sprawdzić zgodność profilu bramy (80x80 lub 70x70 mm) oraz słupka (100 mm). Zapewnić odłączenie zasilania automatyki bramy. Wyznaczyć wysokość montażu tak, aby profil jezdny wchodził w gniazdo bez naprężeń.
2) Oznaczenie i wiercenie: Przyłożyć uchwyt do słupka, zaznaczyć otwory, nawiercić otwory pod odpowiednie łączniki (dobór kotew/śrub dostosować do materiału słupka).
3) Mocowanie: Przykręcić uchwyt najazdu do słupka, kontrolując pion i poziom elementu. Nie dokręcać na sztywno przed wstępną regulacją.
4) Regulacja: Przeprowadzić skrzydło przez rolki i gniazdo, sprawdzając liniowość najazdu. Skorygować pozycję uchwytu tak, aby rolki prowadziły profil płynnie i bez nadmiernego docisku. Dokręcić łączniki z momentem zalecanym dla zastosowanych kotew.
5) Test: Wykonać kilkukrotne otwarcie i zamknięcie bramy, obserwując pracę rolek i kontakt z gumowym odbojem. Sprawdzić, czy nie występują ocieranie, uderzenia lub luz poprzeczny skrzydła.
6) Konserwacja: Okresowo kontrolować dokręcenie śrub oraz stan gumowego odboju. Rolki nylonowe są bezobsługowe; w razie zabrudzeń oczyścić wilgotną ściereczką. W przypadku współpracy z automatyką – po każdej regulacji przywrócić zasilanie i wykonać test bezpieczeństwa.
Produkt przeznaczony do prowadzenia bramy; nie używać jako stopnia, podpory ani do podnoszenia. Wszelkie prace serwisowe wykonywać przy unieruchomionej i zabezpieczonej bramie.
