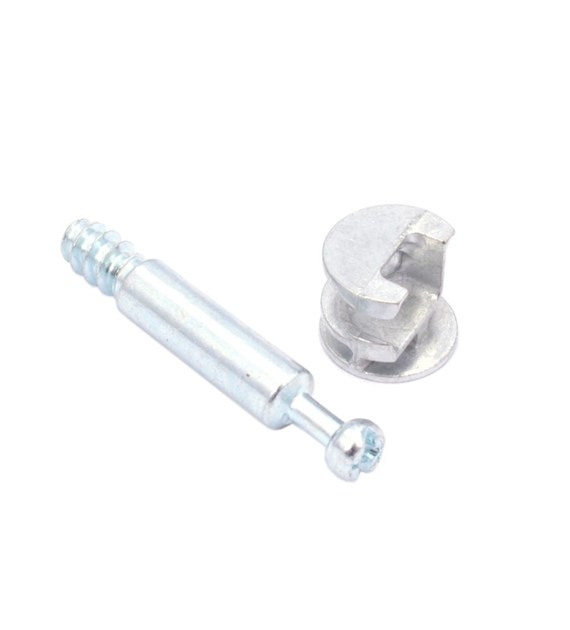

Złącze meblowe do płyt (mimośród+trzpień) (216)
Opis:
Złącze meblowe mimośrodowe do płyt pod kątem 90°, komplet 2-elementowy: mimośród 15 mm i trzpień z gwintem do drewna 6,3 mm. Przeznaczone do niewidocznego, demontowalnego łączenia korpusów meblowych, półek i boków z płyt drewnopochodnych. Stal z powłoką cynkowaną galwanicznie zapewnia trwałość i odporność na korozję. Rozwiązanie eliminuje wystające łby wkrętów, skraca czas montażu i umożliwia wielokrotny demontaż bez osłabiania połączenia. Przykładowe problemy rozwiązywane przez produkt: chwiejne połączenia w korpusie szafki, konieczność szybkiego rozłożenia mebla do transportu, potrzeba estetycznego łączenia bez widocznych elementów od frontu. Dla poszukujących “złącz mimośrodowych do płyt meblowych 90 stopni” i “cam lock Titus 15 mm z trzpieniem 6,3 mm” to praktyczny, standardowy wybór do mebli skrzyniowych i zabudów.
Wymiary:
Mimośród: 15 x 10,5 mm (średnica x wysokość)
Trzpień mimosrodowy do drewna: 6,3 x 29,8 mm (średnica x długość)
Średnica części okrągłej (mimośrodu): 15 mm
Wkręt: 2,7 x 43 mm
Cechy:
- Połączenie pod kątem 90° do płyt meblowych: stabilny montaż korpusów, półek i ścianek.
- Komplet śruba (trzpień) + mimośród: szybkie spięcie elementów bez widocznych łączników na zewnątrz.
- Mimośród w standardzie Titus 15 x 10,5 mm: kompatybilny z typowym otworem 15 mm.
- Trzpień z gwintem do drewna 6,3 mm: pewne zakotwienie w płycie wiórowej, MDF i innych płytach drewnopochodnych.
- Demontowalność i serwisowalność: możliwość wielokrotnego rozkładania mebla bez utraty sztywności połączenia.
- Stal ocynkowana galwanicznie: odporność na korozję i dłuższa żywotność w codziennym użytkowaniu.
- Montaż niewidoczny: poprawa estetyki frontów i krawędzi mebla bez dodatkowych zaślepek.
Parametry:
Kod Produktu: ZMM3
Wymiary: Mimośród 15 x 10,5 mm; Trzpień 6,3 x 29,8 mm; Średnica części okrągłej 15 mm; Wkręt 2,7 x 43 mm
Producent: XL-TOOLS Poland
Waga produktu: 0,013 kg
Jednostka miary: szt
Kod Kreskowy EAN13: 5907630194411
Materiał: stal
Powłoka: cynkowanie galwaniczne
Kąt połączenia: 90°
Zawartość opakowania: 1 x mimośród 15 x 10,5 mm, 1 x trzpień z gwintem do drewna 6,3 x 29,8 mm
Typ mimośrodu: Titus 15
Zastosowanie:
Łączenie płyt meblowych pod kątem 90° w meblach skrzyniowych: regały, szafki, komody, biurka, zabudowy z płyt drewnopochodnych. Montaż i serwis mebli wymagających demontażu do transportu lub przechowywania. Estetyczne połączenia bez widocznych śrub na zewnętrznych powierzchniach.
Solidne złącze mimośrodowe skraca czas montażu i zapewnia czysty, niewidoczny od zewnątrz wygląd połączenia. Standardowe wymiary ułatwiają dobór narzędzi i powtarzalność produkcji w warsztacie oraz montaż w terenie.
Instrukcja użytkowania:
- Przygotowanie: zaznaczyć miejsca otworów zgodnie z rysunkiem montażowym mebla.
- Otwór pod mimośród: wywiercić w płycie gniazdo o średnicy 15 mm na głębokość odpowiadającą wysokości mimośrodu (ok. 10,5 mm) z niewielkim zapasem, nie przewiercać na wylot.
- Otwór/trasa pod trzpień: przygotować otwór prowadzący w krawędzi drugiej płyty odpowiedni dla trzpienia z gwintem do drewna 6,3 mm; zachować osiowość względem gniazda mimośrodu.
- Montaż trzpienia: wkręcić trzpień na wymaganą głębokość tak, aby jego główka i część robocza współpracowały z gniazdem mimośrodu.
- Osadzenie mimośrodu: włożyć mimośród do gniazda tak, aby otwór roboczy był skierowany w stronę nadchodzącego trzpienia.
- Złożenie: nasunąć elementy tak, by trzpień wszedł w gniazdo mimośrodu; obrócić mimośród śrubokrętem zgodnie ze wskazaniem na korpusie, aż do zaciągnięcia połączenia i uzyskania sztywności.
- Kontrola: sprawdzić przyleganie krawędzi i kąt 90°; w razie potrzeby skorygować ustawienie i ponownie dociągnąć.
- Narzędzia: wiertło 15 mm do gniazda mimośrodu, wiertarka, śrubokręt do obracania mimośrodu; przydatny ogranicznik głębokości wiercenia.
- Zalecenia: stosować właściwe rozstawy i odległości od krawędzi zgodnie z projektem mebla; nie przekraczać momentu dokręcania, aby nie uszkodzić płyty.
